Комплект соединений для вытяжки Ø 125 мм

Zestaw przyłączeniowy do okapu o średnicy fi 125

Elementy zestawu:

• Rura aluminiowa FLEX fi125 rozciągliwa 3 mb spiro (FLEX 125)
• Przepustnica zwrotna DAOS 125mm (DAOS-125)
• Taśma aluminiowa zbrojona 50 mm x 10 mb (5010Z)
• 2x Opaska zaciskowa ślimakowa 110-130mm obejma (OZ110130)

Rura aluminiowa elastyczna jest najprostszym i najtańszym sposobem rozprowadzania powietrza. Jest niezastąpiona przy montażu okapu, czy tworzeniu systemu wentylacyjnego w domu. Jej giętkość i rozciągliwość (do 3 metrów) pozwala wygodnie poprowadzić przewód bez konieczności stosowania osobnych kolan.

Dane techniczne:

• Średnica rury: ∅125
• Materiał: aluminium
• Zakres temperatur: -30*C - +250*C
• Maksymalne ciśnienie: 2000 Pa
• Grubość: 0,1 - 0,12 mm

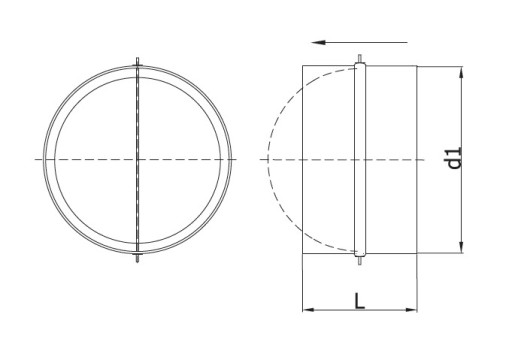

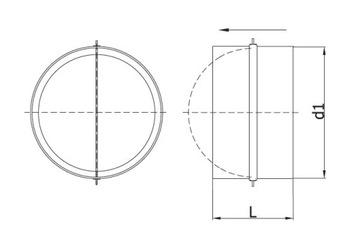

Przepustnica DAOS posiada aluminiowe lamelki, które otwierają się podczas napływu powietrza w jedną stronę oraz zamykają się przy ciągu powrotnym.

Wykonana jest ze stali ocynkowanej z aluminiowymi lamelkami. Możliwy montaż w pozycji poziomej lub pionowej.

Lamelki podczas braku powietrza są utrzymywane w pozycji pionowej za pomocą sprężyny.

Przepustnica DAOS posiada w środku piankową uszczelkę o odporności temperaturowej od -30oC do +100oC.

Taśma aluminiowa wzmacniana siatką z włókna szklanego [moduł 5 mm x 5 mm] powleczona z jednej strony specjalnym klejem kauczukowym syntetycznym Hot-Melt oraz zabezpieczona (separowana) jednostronnie papierem silikonowanym. Wzmocnienie wykonane z siatki z włókna szklanego powoduje bardzo dużą odporność na zrywanie wzdłużne, jak i poprzeczne.

Zastosowanie:

Taśma stosowana w klimatyzacji, wentylacji, ciepłownictwie, chłodnictwie, motoryzacji, przemyśle elektronicznym jako taśma łącząca, uszczelniająca, maskująca i ekranująca. Doskonała bariera na wilgoć, promieniowanie UV i temperaturę. Charakteryzuje się wysoką odpornością na starzenie.

Dane Techniczne:

• Szerokość: 50 mm
• Długość: 10 mb
• Grubość folii: 0,020 m
• Grubość całkowita: 0,060 m
• Klej: Hot-Melt
• Waga lepiszcza: 35 g/m2
• Przyczepność do stali 4 N / 10 mm
• Wytrzymałość na zrywanie ≥ 250 N / 50 mm
• Rozciągliwość 4 %
• Odporność temperaturowa: -20ºC do +80ºC (obciążenia ciągłe)
• Krótkotrwała do 100ºC (1 godzina)
• Kolor: srebrny

Metalowa opaska zaciskowa wykonana jest z taśmy ze stali ocynk. Posiada odpowiednio ukształtowane krawędzie, aby zapobiec uszkodzeniu przewodów podczas zakładania.

Może być stosowana do wszystkich typów przewodów elastycznych. Zapewnia dobrą szczelność oraz wysoką wytrzymałość połączenia.

Do montażu używa się klucza sześciokątnego do śrub C7 lub zwykłego śrubokręta płaskiego lub krzyżakowego.

Informacje techniczne:

• Zakres zaciskania (średnica): 110-130 mm
• Szerokość opaski: 9 mm
