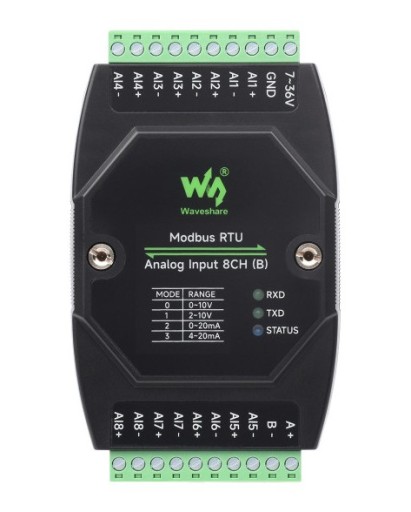

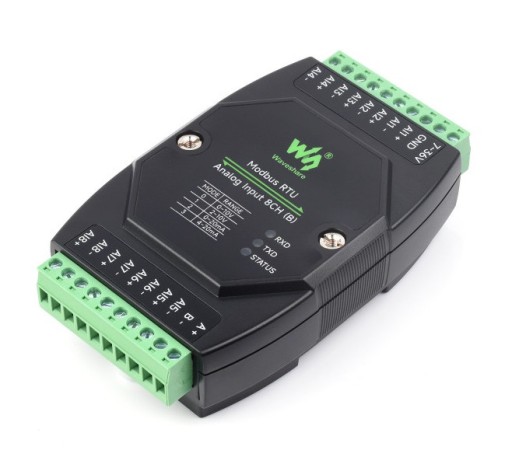

Промышленный 8-канальный модуль аналогового ввода (B) 12 бит Modbus RTU

Modbus RTU Analog Input 8CH  (B)

Kod producenta: SKU: 25767 - domyślnie ustawiony tryb pomiaru napięcia 0-10V

Przemysłowy moduł akwizycji analogowej o 8 kanałach, 12-bitowy, wysokiej precyzji, obsługujący akwizycję napięcia i prądu, z szerokim zakresem zasilania od 7 do 36V DC oraz protokołem Modbus RTU.

Dodatkowe informacje: https://www.waveshare.com/wiki/Modbus_RTU_Analog_Input_8CH

• Konfigurowalny adres urządzenia (1~255), umożliwiający kaskadowanie wielu urządzeń na magistrali RS485.
• Wbudowany regulator napięcia, obsługuje zasilanie w szerokim zakresie od 7 do 36V.
• Zintegrowane zasilanie izolacyjne jednoczęściowe na pokładzie, zapewnia stabilne izolowane napięcie, nie wymaga dodatkowego źródła zasilania dla złącza izolacyjnego.
• Zintegrowana izolacja magnetyczna jednoczęściowa na pokładzie, umożliwia izolację sygnału, charakteryzuje się wysoką niezawodnością i silną odpornością na zakłócenia.
• Zintegrowany bezpiecznik resetowalny i TVS (Transient Voltage Suppressor) na pokładzie, skutecznie tłumi napięcie przepięcia i napięcie szczytowe w obwodzie, zapewniając ochronę przed prądem przeciążeniowym/napięciowym, piorunami i elektrostatyką.
• Obsługuje akwizycję 12-bitową o wysokiej precyzji z wieloma trybami wejścia, obsługuje wejścia jednostronne/diferencyjne, obsługuje jednoczesną akwizycję napięcia i prądu.
• Wykorzystuje wysokoprecyzyjne rezystory oraz wzmacniacz operacyjny o zerowej dryfie dla bardziej precyzyjnej akwizycji danych.
• Wbudowany algorytm cyfrowego filtrowania oversampling, obwodowy watchdog, dla stabilnego wyjścia bez awarii.

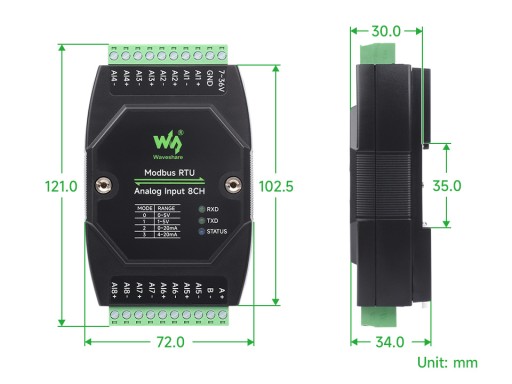

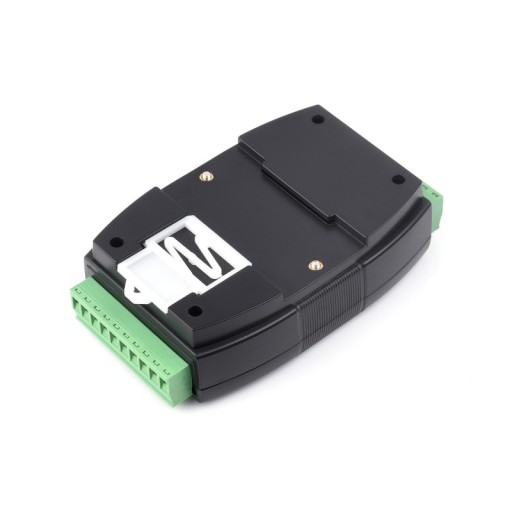

• Obudowa do montażu na szynie, umożliwiająca stosowanie kombinacji, łatwa w instalacji i bezpieczna w użyciu.

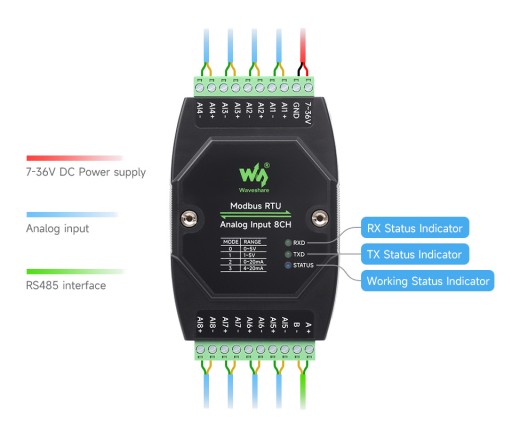

• 3 diody LED do wskazywania statusu MCU i statusu transmisji sygnału.

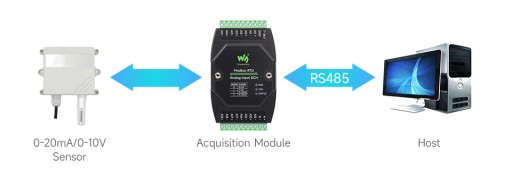

Obsługuje wysyłanie poleceń protokołu Modbus RTU za pośrednictwem magistrali RS485 do pobierania danych z czujnika o zakresie 0-20mA / 0-10V.

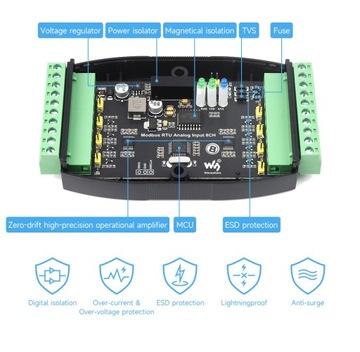

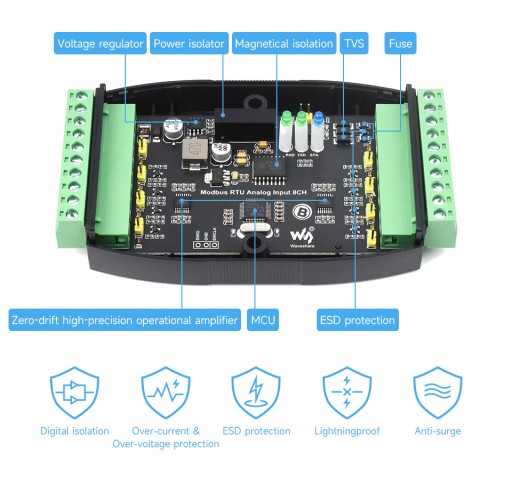

Ochrona izolacyjna klasy przemysłowej Podwójna izolacja zasilania i sygnału na pokładzie dla komunikacji RS485, zapewnia stabilne napięcie izolacyjne, cechuje się wysoką niezawodnością i silną odpornością na zakłócenia. Wbudowany TVS (rurka tłumiąca napięcia przelotowe) efektywnie tłumi napięcia przepięcia i napięcie szczytowe w obwodzie, zapewniając ochronę przed piorunami i elektrostatyką. Wbudowany bezpiecznik resetowalny i dioda ochronna gwarantują stabilny prąd i napięcie wyjściowe, zapewniają ochronę przed prądem przeciążeniowym i napięciowym, poprawiają odporność na wstrząsy, co sprawia, że jest odpowiedni do zastosowań w środowiskach przemysłowych o wysokich wymaganiach.

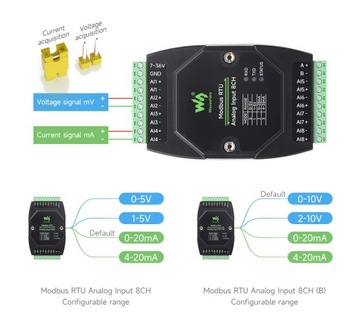

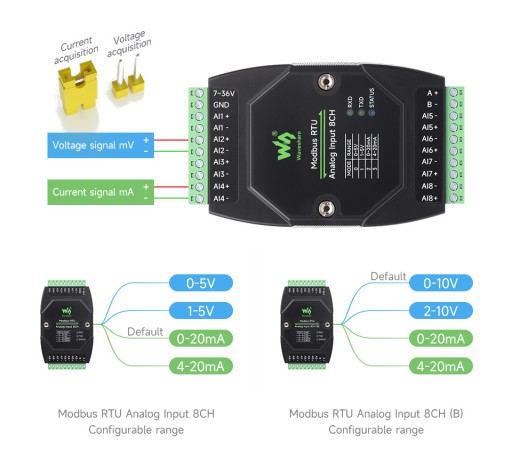

Obsługuje akwizycję napięciową/prądową Szeroki zakres pomiarowy 8 interfejsów akwizycji analogowej, akwizycja napięcia i prądu jest przełączalna za pomocą zworki. Wiele zakresów konfigurowalnych za pomocą oprogramowania.

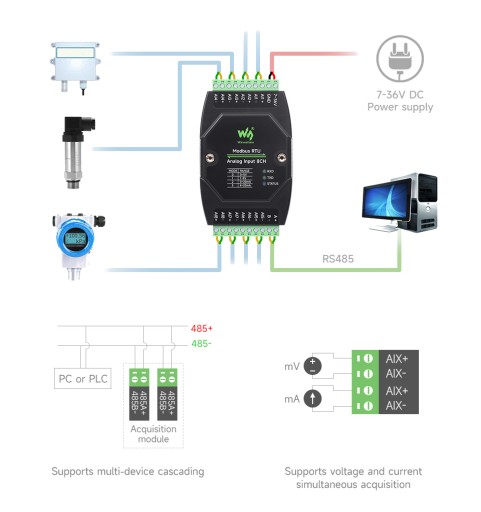

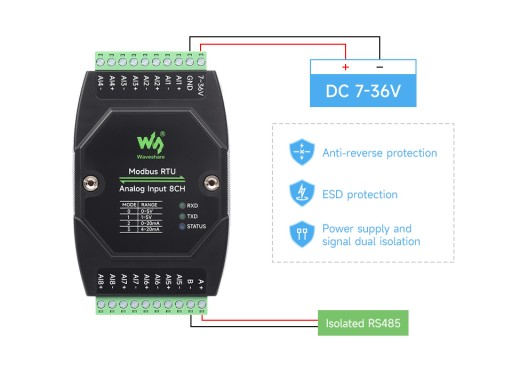

Connection Diagram

Supports Setting Device Address (1~255) For Multi-Device Cascading, Supports Single-Ended/Differential Input, Supports Voltage And Current Simultaneous Acquisition

Wide Voltage Power Supply, Isolated RS485 Interface

Built-In Fuse And Anti-Reverse Protection, With ESD Protection For Analog Input
