4DOF DIY робот-манипулятор для ESP/STM32/Arduino IDE

Firma MYHATRONIC z oferuje: 4DOF Ramię robota DIY dla ESP/STM32/Arduino IDE

Zestaw edukacyjny do nauki mechatroniki, tzw. ramię robota 4 DOF

Zbudowany na bazie 4 serwomechanizmów (brak w zestawie), umożliwia obrót wieży, podnoszenie, opuszczanie, wysuwanie (pochylanie) przód tył, oraz zaciskanie i poluźnianie szczęk. Zestaw popularny, odpowiada konstrukcją wielu innym wersją 4 DOF, dzieki czemu można się oprzeć na oprogramowaniu i poradnikach dostępnych w internecie. Zestaw do samodzielnego montażu.

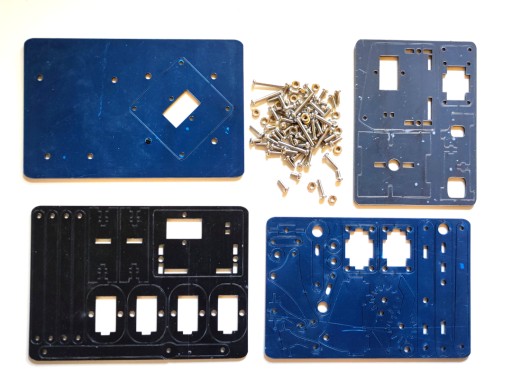

W komplecie wszystkie niezbędne wycinane laserowo w plastiku elementy oraz śruby.

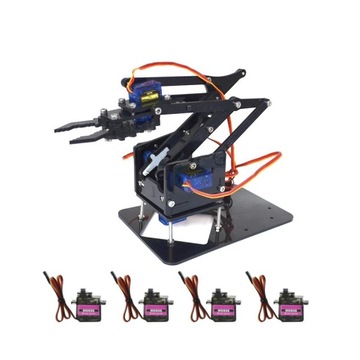

UWAGA - Zdjęcia poglądowe zmontowanego zestawu - w komplecie brak serwomechanizmów i układów elektronicznych - można zakupić w odrębnych naszych ofertach.

UWAGA - Do prawidłowego działania wymaga sterownika – domyślnie ARDUINO/ESP32/NODEMCU/STM32

Instrukcja montażu:

W każdym przypadku należy dobrać śruby odpowiedniej długości. Część mocowań wymaga zastosowania nakrętek, cześć wkręca się bezpośrednio w element. Niektóre z połączeń przegubowych wyposażyć należy w podkładki dystansowe. Podczas montażu należy zachować ostrożność i wszystkie śruby dokręcać z wyczuciem.

Uwaga - Zestaw dla zaawansowanych. Montaż wymaga uwagi i wyobraźni przestrzennej.

Uwaga - Uruchomienie wymaga odpowiedniego oprogramowania mikrokontrolera.

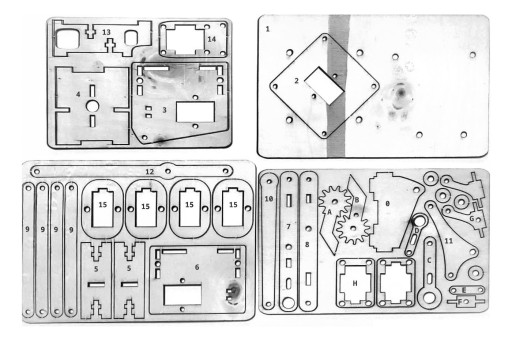

• Pomiędzy element 2 oraz 15 zamontować serwo
• W element 1 wkręcić długie śruby i zabezpieczyć nakrętkami (4 sztuki, dookoła otworu po wycięciu elementu 2). Na ich koniec należy nasadzić element 2
• Pomiędzy element 6 oraz 15 zamontować serwo. Na serwo zamontować ramię D
• Pomiędzy element 3 oraz 15 zamontować serwo. Na serwo zamontować ramie 7
• Element 4 skręcić z elementami dostarczanymi z serwomechanizmem.
• Element 0 zamontować pomiędzy elementami 5.
• Elementy 5 oraz 4 zamontować pomiędzy elementemi 3 oraz 6
• Na element 0 zamontować ramie 8
• Pomiędzy ramie 8 oraz 7 zamontować element 13
• Ramię D połączone do serwa montowanego w elemencie 6
• Do ramienia D montować element 9, połączony krótkim bokiem z elementem 12. Oś elementu 12 połączyć do elementu 8
• Do dłuższego boku elementu 11 mocowac element 9, połączony z elementem 3
• Do krótkiego boku elementu 11 mocować element 9 (drugi koniec w dalszym etapie do elementu G)
• Do średniego boku elementu 11 mocować element 10, i osadzić oba na jednej osi z ramieniem 7
• Pomiędzy elementem 14 oraz H należy zamontować element F, element G oraz serwo
• Element A i B montować na element 14
• Ramie D montować do ramienia B
• Element C zamontować na dźwigni serwomechanizmu i połączyć z D
• Ramie 9 połączyć z elementem G
