UAC-EVO I Конвертер USB I2S SPDIF BLUETOOTH MATWAY ELECTRONICS

Uwaga! Aukcja dotyczy podstawowego modułu w wersji konwerter USB - I2S.

Instrukcja na dole strony

Moduł UAC-EVO I zastępuje popularny konwerter Amanero - w galerii porównanie wybranych konwerterów.

Konwerter zaprojektowany i wykonany w Polsce

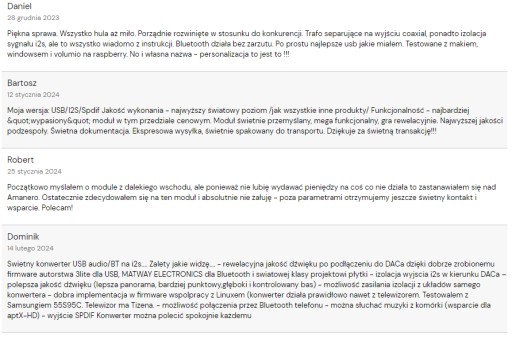

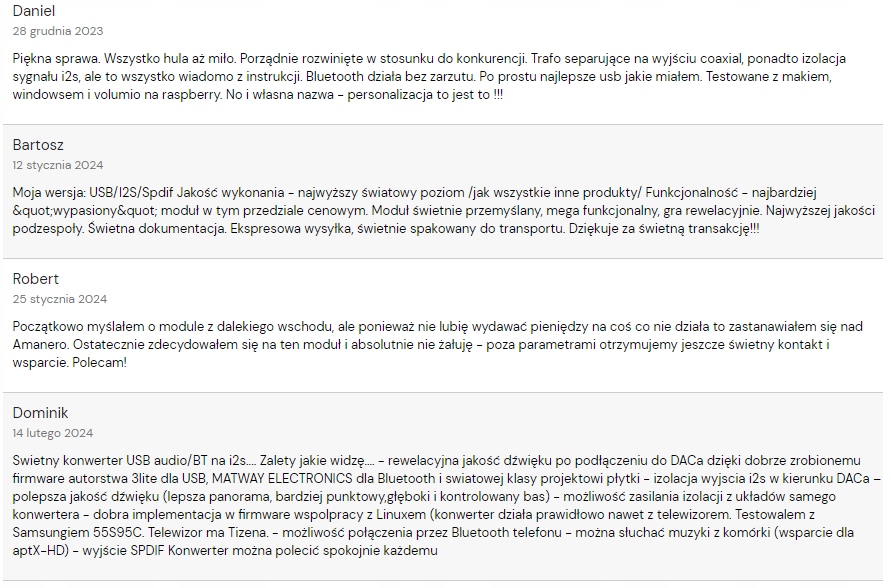

Wybrane opinie

Zapraszamy do śledzenia naszej strony na Facebook -> https://www.facebook.com/share/p/55gU5vifTkE1VJqQ/

Jeden z najnowszych produktów MATWAY ELECTRONICS!  Konwerter USB I2S rozbudowany o Bluetooth oraz SPDIF. Moduł konwertera USB, Bluetooth z wyjściem I2S i/lub SPDIF. Używany do streamerów (np. Raspberry Pi), przesyłania dźwięku z komputera do DACa w bezstratnej jakości po I2S.

Update 14.02.2024 - konwerter działa bezproblemowo z wybranymi telewizorami obsługującymi USB w funkcji Audio.

Przed zakupem zapoznaj się z opisem, instrukcją dostępną w załączniku na dole strony!

Uwaga! Kupując moduł, otrzymujemy zalutowane:

- złącze BT (w przypadku wersji z Bluetooth)

- złącze „+3,3V OUT” (w każdej wersji)

- złącze X2 (zewnętrzne zasilanie, w każdej wersji)

• zworka UAC (wybór UAC 1.0 lub 2.0 – w przypadku wszystkich kombinacji z USB)

Do samodzielnego montażu pozostaje:

- złącze 2x10pin – wyjściowa (w każdej wersji)

- złącze „3,3V IN” – zasilanie izolatorów (wtyczka, gniazdo, 2 piny), (w każdej wersji)

- złącze „SPDIF” – (wtyczka, gniazdo, 2 piny), (dla wersji z SPDIF)

Najważniejsze informacje:

1) Generatory:

49.152MHz NDK NZ2520SDA - Ultra Low Phase Noise Type - dla USB

45.158MHz NDK NZ2520SDA – Ultra Low Phase Noise Type - dla USB

(22.5792MHz oraz 24.5760MHz są przetaktowane z głównych generatorów)

24.5760MHz NDK NZ2520SDA – Ultra Low Phase Noise Type - dla Bluetooth

2) Współpraca z systemami:

Windows

Linux (w tym Raspberry)

MAC

Android (OTG)

Obsługa konwertera bez sterowników

3) Obsługiwane rozdzielczości oraz próbkowania:

a) dla USB, UAC 1.0 (Windows XP)

16bits/44.1-192kHz

24bits/44.1-96kHz

b) dla USB, UAC 2.0

16-32bits/44.1-384kHz

c) dla Bluetooth:

24bits/48kHz

Oprogramowanie do CM6631A/6632A wykonane przez .3lite ( kusy.audio )

Oprogramowanie dla modułu Bluetooth wykonane przez naszą firmę ( MATWAY ELECTRONICS )

4) Wyjście I2S oraz SPDIF - jednocześnie, w zależności jakie źródło jest aktualnie aktywne. SPDIF 24bits/192kHz

5) Obsługiwane kodeki Bluetooth:

AAC

SBC

AptX

AptX-HD

6) USB:

- wbudowany filtr CMF z ochroną ESD oraz ograniczeniem EMI,

- filtr CLC

7) PCB 4 warstwowa - porządny layout z zachowaniem impedancji dla USB, I2S.

8) Izolacja:

- pełna izolacja wszystkich sygnałów I2S oraz F0..3

• SPDIF - na trafo

9) Moduł Bluetooth 5.0 CSR8675 z oprogramowaniem wykonanym przez MATWAY-ELECTRONICS

+ gniazdo u.fl do anteny Bluetooth

10) MUX I2S (USB/Bluetooth) - automatycznie przełącza na źródło Bluetooth po połączeniu się z urządzeniem

12) Zasilanie:

a) z USB (wbudowany softstart, ochrona przeciwzwarciowa, zabezpieczenie termiczne)

b) zewnętrzne 3,3 lub 5V - z zabezpieczeniem przed odwrotną polaryzacją bez spadku napięcia. Dedykowany zasilacz w Powiązanych Produktach (3,3V 350mA, 5V 550mA)

13) Wymiary te same co Amanero / USB Audio

Konwerter UAC-EVO I ( USB I2S ) obsługuje próbkowanie w zakresie 44.1-384kHz oraz rozdzielczość 16-32bit dzięki czemu możemy dopasować parametry do swoich potrzeb.
