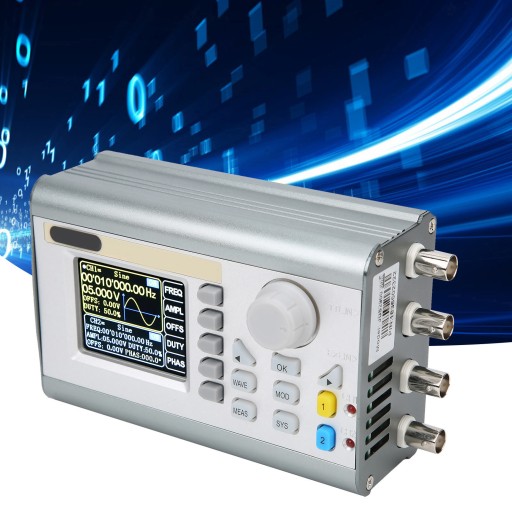

JDS2900-60M 2-канальный функциональный генератор сигналов

Funkcja:

1. Użyj technologii bezpośredniej syntezy DDS, aby uzyskać dokładne sygnały wyjściowe o niskim poziomie zniekształceń.

2. Technologia montażu powierzchniowego, układ scalony na dużą skalę, wysoka niezawodność i długa żywotność.

3. Wysokiej jakości ognioodporna powłoka, silikonowe klawisze skrótów, piękne i hojne, po wzniesieniu wspornika wygodniej jest obsługiwać i przeglądać dane.

4. Wysoka dokładność, z możliwością zabezpieczenia przed zwarciem wyjściowym, wszystkie zaciski wyjściowe sygnału mogą pracować przez 60 S w warunkach zwarcia obciążenia.

5. Przejrzysty interfejs operacyjny, z niezależnymi przełącznikami sterującymi, szeroko stosowany w entuzjastach elektroniki, instytucjach naukowo-badawczych i przedsiębiorstwach high-tech.

6. Przenośny dwukanałowy generator funkcji DDS/przebiegów arbitralnych, dwukanałowy o jednakowej wydajności, płynnie regulowana różnica faz w zakresie 360 ​​stopni.

7. Użyj fal sinusoidalnych, fal prostokątnych, fal piłokształtnych lub fal arbitralnych, aby wygenerować ciąg impulsów, a liczba okresów impulsów jest płynnie regulowana w zakresie od 0 do 1048575.

8. Integruje funkcje generatora sygnału funkcyjnego, generatora przebiegów arbitralnych, generatora sygnału impulsowego, generatora szumu, pomiaru sygnału, licznika i przemiatania częstotliwości.

Specyfikacja:

• Stan: 100% nowy
• Typ artykułu: generator sygnału
• Materiał: silikon, ABS (ognioodporny)
• Model: JDS2900-60M
• Charakterystyka częstotliwości:
• Zakres częstotliwości fal sinusoidalnych: 0-60 MHz
• Zakres częstotliwości fal prostokątnych: 0-25 MHz
• Zakres częstotliwości fal trójkątnych: 0-25MHz
• Zakres częstotliwości fal pulsacyjnych: 0-6MHz
• Zakres częstotliwości fal cyfrowych TTL: 0-6 MHz
• Zakres częstotliwości arbitralnych fal: 0-6MHz
• Zakres regulacji szerokości impulsu: 25nS-4000S
• Czas narastania fali prostokątnej: ≤10ns
• Minimalna rozdzielczość częstotliwości: 0,01 μHz (0,00000001)
• Dokładność częstotliwości: ±20 ppm
• Stabilność częstotliwości: ±1 ppm/3 godziny
• Charakterystyka fal:
• Typy przebiegów: fale sinusoidalne, fale prostokątne, fale pulsacyjne (regulowany cykl pracy, szerokość impulsu i czas cyklu można dokładnie regulować), fale trójkątne, częściowe fale sinusoidalne, fale CMOS, poziom prądu stałego (ustaw amplitudę prądu stałego, dostosowując przesunięcie), półfale, fale pełne, dodatnie fale schodkowe, odwrotne fale schodkowe, fale szumowe, wykładniczy wzrost, wykładniczy spadek, fale wielodźwiękowe, impuls Sinkera, impuls Lorentza i 60 przebiegów zdefiniowanych przez użytkownika.
• Długość fal: 2048 punktów
• Częstotliwość próbkowania kształtu fali: 266MSa/S
• Rozdzielczość pionowa przebiegu: 14 bitów
• Fale sinusoidalne: tłumienie harmonicznych: 245dBc (całkowite zniekształcenie harmoniczne: fale prostokątne i fale pulsacyjne: przeregulowanie ≤5%
• Zakres regulacji cyklu pracy fal pulsacyjnych: 0,1%-99,9%
• Zakres regulacji cyklu pracy częściowych fal sinusoidalnych: 0,1%-99,9%
• Liniowość fal piłokształtnych: ≥98% (0,01Hz-10kHz)
• Charakterystyka wyjściowa:
• Zakres amplitudy fal sinusoidalnych: Częstotliwość ≤10MHz, 2mVpp-20Vpp
• Fale kwadratowe/fale trójkątne Zakres amplitudy: Częstotliwość ≤10 MHz, 2 mVpp-20Vpp
• Rozdzielczość amplitudy: 1mV
• Stabilność amplitudy: ±0,5%/5 godzin
• Płaskość amplitudy: ± 5% (10 MHz)
• Wyjście fal:
• Impedancja wyjściowa: 50Ω ± 10% (typowa)
• Zabezpieczenie: Wszystkie zaciski wyjściowe sygnału mogą pracować w ciągu 60 w warunkach zwarcia obciążenia
• Przesunięcie prądu stałego:
• Zakres regulacji przesunięcia: przesunięcie ≤10-amplituda/2
• Rozdzielczość offsetu: 0,01 V
• Charakterystyka fazowa:
• Zakres regulacji fazy: 0-359,9°
• Rozdzielczość fazowa: 0,1°
• Wyjście TTL/CMOS: Niski poziom: Wysoki poziom: 1 V-10 V
• Czas narastania/opadania poziomu:
• Funkcja pomiaru zewnętrznego:
• Funkcja licznika częstotliwości: Zakres pomiaru częstotliwości: 1Hz-100MHz
• Dokładność pomiaru: ciągła regulacja czasu bramki 0,01 s-10 s
• Funkcja licznika: Zakres zliczania 0-4294967295
• Tryb łączenia: tryby łączenia DC i AC
• Metoda liczenia: ręczna
• Zakres napięcia sygnału wejściowego: 2Vpp-20Vpp
• Pomiar szerokości impulsu: rozdzielczość 0,01 μs, maksymalnie mierzalne 20 s
• Pomiar okresu: Rozdzielczość 0,01us, Maksymalne mierzalne 20s
• Funkcja zamiatania:
• Kanał Sweep: CH1 lub CH2
• Typ przemiatania częstotliwości: przemiatanie liniowe, przemiatanie logarytmiczne
• Czas przemiatania: 0,1 s-999,9 s
• Zakres ustawień: arbitralnie ustawiony między punktem początkowym (0,01 Hz) a maksymalną częstotliwością wyjściową odpowiedniego modelu w punkcie końcowym
• Kierunek przemiatania: do przodu, do tyłu i w obie strony
• Funkcja wybuchu:
• Liczba impulsów: 1-1048575
• Tryb zdjęć seryjnych: wyzwalacz ręczny, wyzwalacz CH2, wyzwalacz zewnętrzny (AC), wyzwalacz zewnętrzny (DC)
• Ogólne dane techniczne:
• Typ wyświetlacza: Kolorowy wyświetlacz LCD TFT o przekątnej 2,4 cala
• Przechowywanie i ładowanie: Ilość: 100 grup
• Lokalizacja: 00 - 99 (domyślny parametr lokalizacji przechowywania 00 jest wywoływany po włączeniu urządzenia)
• Liczba przebiegów arbitralnych: 60 grup od 1 do 60 (domyślnie 15 grup)
• Tryb interfejsu: Używanie interfejsu USB do interfejsu szeregowego
• Interfejs rozszerzeń: port szeregowy z trybem poziomu TTL, wygodny dla użytkowników do opracowania
• Szybkość komunikacji: przy użyciu standardowego 115200bps
• Protokół komunikacyjny: w trybie wiersza poleceń protokół jest otwarty
• Napięcie zasilania: wejście: AC100-240V (50/60Hz)
• Wyjście: DC5V ± 0,5V
• Warunki środowiskowe: Temperatura: 0-40 ℃; Wilgotność:

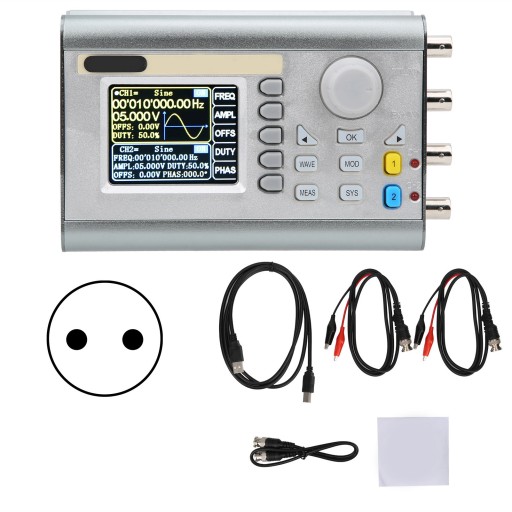

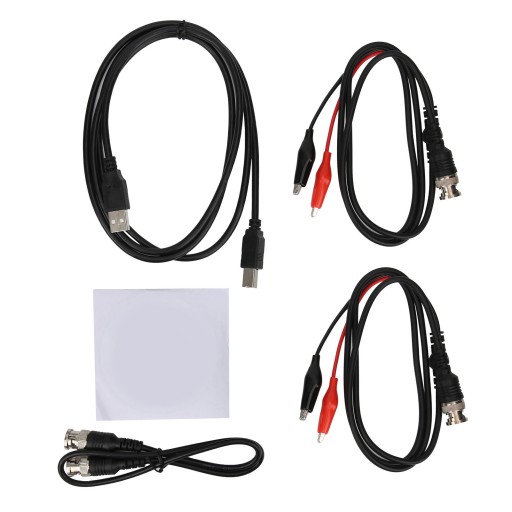

Lista pakietów:

• 1 x generator sygnału
• 1 x zasilacz
• 1 kabel USB
• 2 x kabel połączeniowy sygnału
• 1 x instrukcja w języku angielskim
• 1 płyta CD
• 1 kabel BNC
