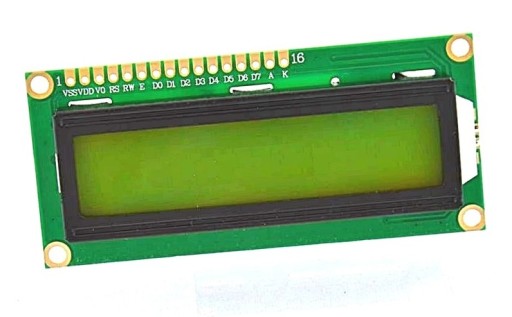

ЖК-дисплей 2x16 LCD1602 Arduino зеленый Raspberry Pi STM32 ESP32

Wyświetlacz znakowy LCD

LCD-1602A

ORGANIZACJA 2x16 ZNAKÓW

BARDZO DOBRA JAKOŚĆ

2x16 ALFANUMERYCZNY

PODŚWIETLENIE LED

CZARNE ZNAKI ZIELONE TŁO

• Wyświetlacz znakowy LCD 2x16,
• Bardzo dobry kontrast, wysoka jakość.
• Organizacja  2 linie po 16 znaków
• podświetlanie:  LED - ŻÓŁTO/ZIELONE
• PCB: 80x36mm
• wielkość ekranu: 64,5x13,8mm !!
• wysokość znaku: 5,15mm
• wielkość matrycy: 55,45x10,75mm
• zakres temperatury: -20 ÷ 70°C - ROZSZERZONY !!!
• zasilanie LED 5V
• przy zasilaniu LED z 5V nie trzeba podpinać dodatkowego reyzstora, można podpiąć dodatkowy rezystor do ograniczenia jasności podświetlenia np ok 50 ohm
• zasilanie: +5V,
• kontroler zgodny z HD44780 !!!
• Podstawowy zestaw znaków ENGLISH
• Drugi zestaw znaków Yapan

Wyprowadzenia:

1 -  Vss (-)

2 - Vdd (+)

3 - Vo KONTRAST

4 - RS, 5 - R/W, 6 - E,

7 - 14 DB0 DO DB7 LINIE DANYCH

15 - LED A
