Czujnik ruchu PIR, 360°, 300W, okrągły, podtynkowy, mini

Kompaktowy czujnik PIR przeznaczony do montażu sufitowego - podtynkowego. Dzięki montażowi rozporowemu, czujnik jest stabilnie osadzany, dopasowując się płasko do powierzchni, do której jest zamontowany. Widoczny element prezentuje się estetycznie, widoczny element doskonale współgra z sufitem.

Urządzenie wyposażone jest w czujnik PIR, fotodiodę oraz regulację, która umożliwia zautomatyzowane sterowanie urządzeniem, uwzględniając parametry, takie jak: natężenie światła oraz czas czuwania.

Najważniejsze parametry:

✔️ Typ czujnika: PIR

✔️ Kąt detekcji: 360°

✔️ Max. obciążenie (rezystancyjne / indukcyjne – np. LED): 300 W / 150 W

✔️ Regulacja czujnika światła: <3 – 2000 lux

✔️ Regulacja czasu aktywacji: 10 s±3 s – 7 min±2 min

Technologia PIR

Czujnik ruchu PIR to urządzenie wykorzystujące technologię wykrywania promieniowania podczerwonego, które reaguje na ruch w swoim polu widzenia. Działa on w oparciu o efekt termiczny, który polega na wykrywaniu zmian temperatury otoczenia. Czujnik może aktywować podłączone urządzenie w trybie pracy ciągłej lub aktywować go według ustawionej wartości natężenia światła

Charakterystyka detekcji

Zamontowany na suficie umożliwia detekcję poruszania się obiektów obszarze do 6 m.

Przeznaczenie

Czujnik dedykowany do montażu jako układ sterujący urządzeniami o charakterze indukcyjnym (np. oświetlenie LED) oraz rezystancyjnym, zasilanych napięciem AC 230 V 50Hz. Czujnik umożliwia również sterowanie urządzeniami w zależności od wybranego poziomu światła otoczenia.

Przykładowe rutyny pracy czujnika w połączeniu z lampą LED

Przy intensywnym oświetleniu większym niż próg światła dzienne, czujnik nie załączy lampy, gdy ktoś wchodzi do pomieszczenia.

W przypadku mniejszego oświetlenia otoczenia niż ustalony próg światła w czujniku, lampa zostanie włączona. Po kolejnym wykryciu ruchu czas aktywacji zostaje zresetowany.

Po opuszczeniu pomieszczenia lampa automatycznie wyłączy się po upływie zaprogramowanego czasu aktywacji.

PROGRAMOWANIE CZUJNIKA odbywa się w prosty sposób poprzez wybranie odpowiedniej wartości, przekręcając pokrętłami TIME, LUX

Opóźnienie i ciągłość detekcji [TIME]

Ustawienie czasu działania po wykryciu ruchu, regulowane w zakresie od 10 s±3 s do 7 min±2 min. W momencie wystąpienia detekcji następuje aktywacja czujnika, ponowne wystąpienie detekcji resetuje czas aktywacji.

Czujnik światła [LUX]

Dostosowanie pracy urządzenia w zależności od natężenia oświetlenia. Czujnik może reagować w dzień, kiedy jest ustawiony w pozycji maksymalnej (ikona słońca). Po ustawieniu na wartość minimalną urządzenie będzie aktywowane tylko w ciemności. Przy ustawieniu wartości maksymalnej - 2000 lux, czujnik będzie aktywować podłączone urządzenie zarówno w dzień jak i w nocy.

Parametry logistyczne:

• Ilość szt. w opakowaniu bezpośrednim: 1 szt.
• Ilość szt. w opakowaniu zbiorczym: 100 szt.
• Wymiary opak. bezpośrednie [D x S x W]: 5.5 x 7.5 x 10 cm
• Wymiary opak. zbiorcze [D x S x W]: 40 x 31 x 31 cm
• Masa brutto opak. bezpośrednie: 0.06 kg
• Masa brutto opak. zbiorcze: 6.5 kg
• Objętość opak. zbiorcze: 0,038 cm³

Parametry produktu:

• Model: TG-MS-PIR-101W-S
• Typ: czujnik ruchu
• Technologia czujnika: pasywny czujnik podczerwieni [PIR]
• Znamionowe napięcie zasilania: AC 220 - 240 V
• Znamionowa częstotliwość zasilania: 50 - 60 Hz
• Maks. obciążenie rezystancyjne: 300 W
• Maks. obciążenie indukcyjne: 150 W
• Maks. obciążenie dla źródła światła LED: 150 W
• Miejsce zastosowania: wewnętrzne
• Miejsce montażu: podtynkowe, w suficie

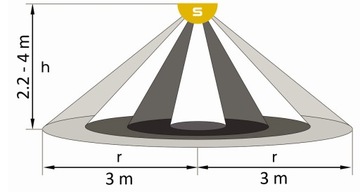

• Zasięg detekcji: maks. 3 m (promień)
• Wysokość montażu: 2.2 - 4 m
• Regulacja zasięgu detekcji 'SENS': nie
• Regulacja czasu aktywacji 'TIME': tak; min. 10 s ±3 s, maks. 7 min ±2 min
• Regulacja czułości czujnika światła 'LUX: tak; <3 - 2000 lux
• Kąt detekcji czujnika: 360°
• Regulacja w poziomie [horyzontalna]: nie
• Regulacja w pionie [wertykalna]: nie
• Prędkość ruchu obiektu detekcji: 0.6 - 1.5 m/s
• Sposób regulacji czujnika: potencjometry
• Klasa ochronności: II
• Stopień ochrony: IP20

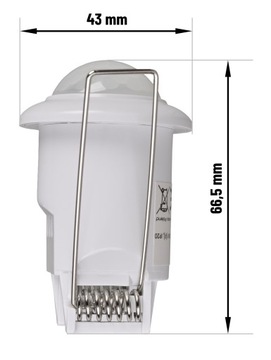

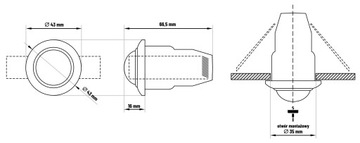

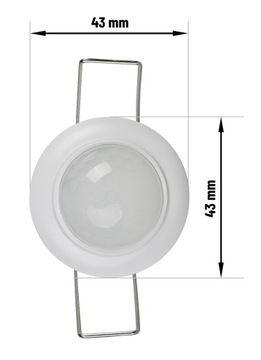

• Wymiary [Ø x W]: Ø43 x 66.5 mm
• Temperatura pracy i przechowywania: min. -20°C;  maks. +40°C
• Wilgotność pracy i przechowywania: RH <93% nieskondensowana
• Przeznaczenie produktu: automatyzacja sterowania oświetleniem lub innymi urządzeniami elektrycznymi
• Rodzaj podłączenia: zaciski śrubowe
• Zakres przekrojów stosowanych przewodów: 1.5 mm²
• Średnica otworu montażowego: Ø35 mm
• Kolor obudowy: biały
• Masa netto: 0.04 kg
