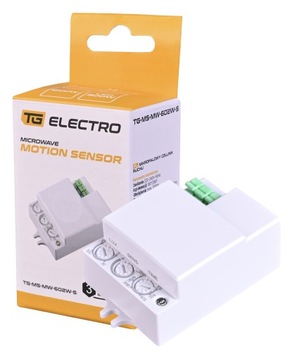

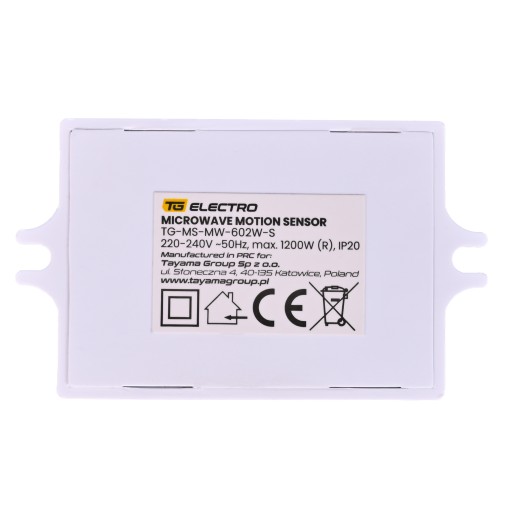

Mikrofalowy czujnik ruchu MINI, 360°/180°, 1200W, natynkowy

Mikrofalowy czujnik ruchu MINI o niewielkich rozmiarach został specjalnie zaprojektowany z myślą o automatycznym sterowaniu urządzeniami elektrycznymi oraz oświetleniem. Pozwala na dyskretny montaż natynkowy w odpowiednim miejscu.

Urządzenie wyposażone jest w mikrofalowy czujnik, fotodiodę oraz regulację, która umożliwia zautomatyzowane sterowanie urządzeniem, uwzględniając parametry takie jak: natężenie światła, czas czuwania oraz zasięg działania.

Najważniejsze parametry:

✔️ Typ czujnika: mikrofalowy

✔️ Kąt detekcji: 180° / 360°

✔️ Max. obciążenie (rezystancyjne / indukcyjne – np. LED): 1200 W / 300 W

✔️ Regulowany zasięg detekcji : montaż ścienny: 5 - 15 m montaż sufitowy: 2 - 8 m (promień)

✔️ Regulacja czujnika światła: <3 – 2000 lux

✔️ Regulacja czasu aktywacji: 10 s±3 s – 12 min±1 min

Mikrofalowa technologia detekcji

Czujnik emituje elektromagnetyczną falę o częstotliwości 5,8 GHz i odbiera jej echo. Wszelkie zmiany wywołane nawet małym poruszeniem w obserwowanym obszarze będą aktywować podłączone do niego urządzenie. Charakterystyka czujnika mikrofalowego pozwala na detekcję ruchu przez szkło, płyty kartonowo – gipsowe, tworzywa sztuczne itp.

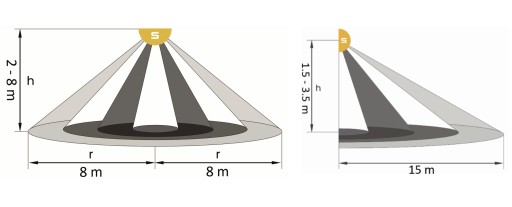

Charakterystyka detekcji

Zamontowany na suficie umożliwia detekcję poruszania się obiektów obszarze do 16 m, przy montażu ściennym do 15 m.

Przeznaczenie

Czujnik dedykowany do montażu jako układ sterujący urządzeniami o charakterze indukcyjnym (np. oświetlenie LED) oraz rezystancyjnym, zasilanych napięciem AC 230 V 50Hz. Czujnik umożliwia również sterowanie urządzeniami w zależności od wybranego poziomu światła otoczenia.

Przykładowe rutyny pracy czujnika w połączeniu z lampą LED

Przy intensywnym oświetleniu większym niż próg światła dzienne, czujnik nie załączy lampy, gdy ktoś wchodzi do pomieszczenia.

W przypadku mniejszego oświetlenia otoczenia niż ustalony próg światła w czujniku, lampa zostanie włączona. Po kolejnym wykryciu ruchu czas aktywacji zostaje zresetowany.

Po opuszczeniu pomieszczenia lampa automatycznie wyłączy się po upływie zaprogramowanego czasu aktywacji.

PROGRAMOWANIE CZUJNIKA odbywa się w prosty sposób poprzez wybranie odpowiedniej wartości, przekręcając pokrętłami TIME, SENS, LUX

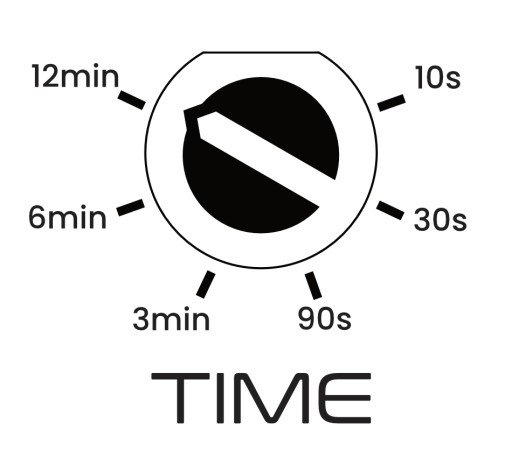

Opóźnienie i ciągłość detekcji [TIME]

Ustawienie czasu działania po wykryciu ruchu, regulowane w zakresie od 10 s±3 s do 12 min±2 min. W momencie wystąpienia detekcji następuje aktywacja czujnika, ponowne wystąpienie detekcji resetuje czas aktywacji.

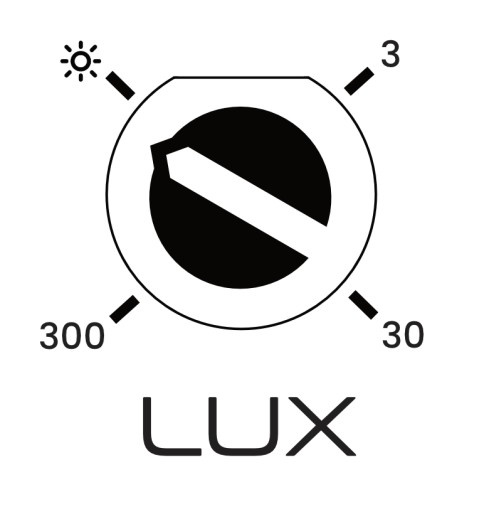

Czujnik światła [LUX]

Dostosowanie pracy urządzenia w zależności od natężenia oświetlenia. Czujnik może reagować w dzień, kiedy jest ustawiony w pozycji maksymalnej (ikona słońca). Po ustawieniu na wartość minimalną urządzenie będzie aktywowane tylko w ciemności. Przy ustawieniu wartości maksymalnej - 2000 lux, czujnik będzie aktywować podłączone urządzenie zarówno w dzień jak i w nocy.

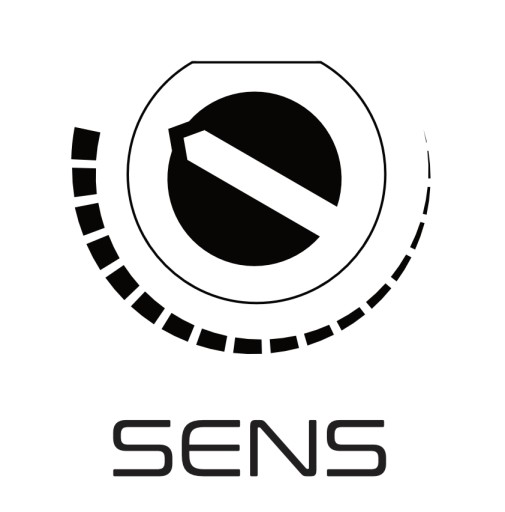

Zasięg detekcji [SENS]

Przy montażu sufitowym: Zasięg detekcji (w promieniu) może być ustawiony od 2m do 8m.

Przy montażu ściennym: zasięg detekcji może być regulowany od 5m do 15 m. Kosztem zasięgu detekcji urządzenie może być montowane pod powierzchniami takimi jak sufity podwieszane, płyty gipsowo-kartonowe oraz innymi lekkimi materiałami budowlanymi, które pozwalają na swobodny przepływ fali mikrofalowej.

W przypadku montażu schowanego należy wziąć pod uwagę brak możliwości sterowania względem natężenia światła – wówczas czujnik musi być ustawiony w tryb pracy 24h (ikona słońca).

Parametry logistyczne:

• Ilość szt. opakowanie bezpośrednie: 1 szt.
• Ilość szt. opakowanie zbiorcze: 100 szt.
• Wymiary opak. bezpośrednie (D x S x W): 3,5 x 5 x 11 cm
• Wymiary opak. zbiorcze (D x S x W): 34 x 23 x 27 cm
• Masa brutto opak. bezpośrednie: 0,06 kg
• Masa brutto opak. zbiorcze: 6,32 kg
• Objętość opak. zbiorcze: 0.021 m³

Parametry produktu:

• Model: TG-MS-MW-602W-S
• Typ: czujnik ruchu
• Technologia czujnika: mikrofalowy, CW radar, częstotliwość pracy ISM 5.8 Ghz, emitowana moc <0.2 mW
• Znamionowe napięcie zasilania: AC 220 - 240 V
• Znamionowa częstotliwość zasilania: 50 - 60 Hz
• Maks. obciążenie rezystancyjne: 1200 W
• Maks. obciążenie indukcyjne: 300 W
• Maks. obciążenie dla źródła światła LED: 300 W
• Miejsce zastosowania: wewnętrzne
• Miejsce montażu: natynkowe, na ścianie lub suficie
• Zasięg detekcji: montaż na ścianie: maks. 15 m; montaż na suficie: maks. 8 m (promień)
• Wysokość montażu: ściana: 1.5 - 3.5 m; sufit: 2 - 8 m
• Wyjście przekaźnikowe: nie
• Aplikacja mobilna: nie
• Regulacja zasięgu detekcji 'SENS': tak; montaż na ścianie: 5 - 15 m, montaż na suficie: 1 - 8  m (promień)
• Regulacja czasu aktywacji 'TIME': tak; min. 10 s ±3 s, maks. 12 min ±1 min
• Regulacja czułości czujnika światła 'LUX: tak; <3 - 2000  lux
• Kąt detekcji czujnika: 180° / 360°
• Prędkość ruchu obiektu detekcji: 0.6 - 1.5 m/s
• Sposób regulacji czujnika: potencjometry
• Klasa ochronności: II
• Stopień ochrony: IP20
• Materiał obudowy: poliwęglan [PC]

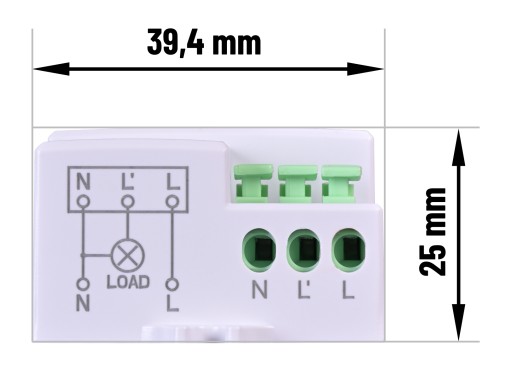

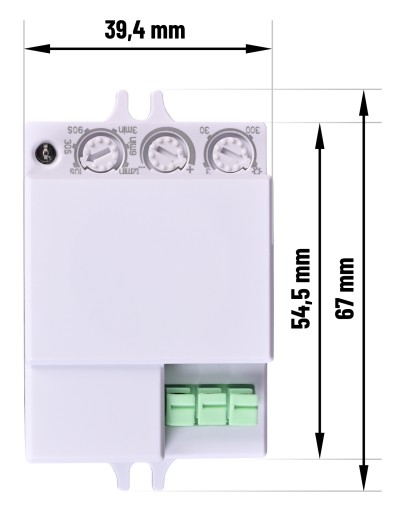

• Wymiary [D x S x W]: 67 x 39.4 x 25 mm
• Temperatura pracy i przechowywania: min. -20°C;  maks. +40°C
• Wilgotność pracy i przechowywania: RH <93% nieskondensowana
• Przeznaczenie produktu: automatyzacja sterowania oświetleniem lub innymi urządzeniami elektrycznymi
• Rodzaj podłączenia: zaciski bezśrubowe
• Zakres przekrojów stosowanych przewodów: 1.5 mm²
• Kolor obudowy: biały
• Masa netto: 0,04 kg
