Автоматический переключатель фаз RM-PS1LC

AUTOMATYCZNY PRZEŁĄCZNIK FAZ 230V 25A 150MS

Automatyczny przekaźnik faz stosowany jest w instalacjach zasilahjących ważne z punktu

widzenia ich funkcji urządzenia jednofazowe z sieci trójfazowych 3x230V+N, w celu zapewnienia

nieprzerwanego zasilania oraz ochrony przed niepożądanymi zmianami napięcia w sieci.

Główne cechy przełącznika:

• urządzenie bazuje na mikrokontrolerze,
• czas przełączania: 150ms,
• wykrywa mniejsze lub wyższe napięcie, od zakładanego,
• posiada sygnalizację LED,
• montaż na szynie DIN.

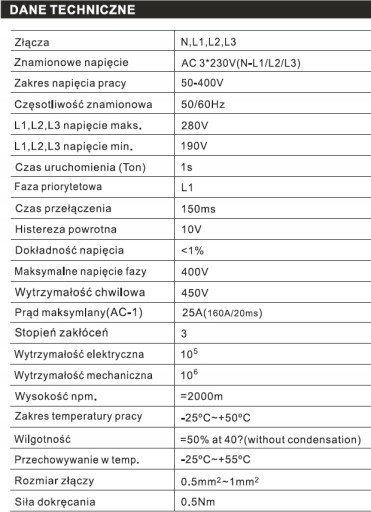

DANE TECHNICZNE:

• Złącza: N, L1, L2, L3
• Znamionowe napięcie: AC 3*230V (N-L1/L2/L3)
• Zakres napięcia pracy: 50 - 400V
• Częstotliwość znamionowa: 50/60Hz,
• Czas uruchomienia: (Ton) 1s
• L1,L2,L3 napięcie max: 280V
• L1,L2,L3 napięcie min: 190V
• Faza priorytetowa: L1,
• Czas przełączenia: 150 ms
• Histereza powrotna: 10V
• Dokładność napięcia: <1%
• Maksymalne napięcie fazy: 400V
• Wytrzymałość chwilowa: 450V
• Prąd maksymalny (AC-1): 25A (160A/20ms)
• Stopień zakłóceń: 3
• Wytrzymałość elektryczna: 10 (do pot. 5)
• Wytrzymałość mechaniczna:  10 (do pot. 6)
• Wysokość npm.:= 2000m
• Zakres temp. pracy: -25°C ? +50°C
• Wilgotność: 0,5mm? ? 1mm?
• Siła dokręcania: 0,5Nm

OPIS:

1. Złącza wejściowe
2. wskaźnik L1
3. wskaźnik L2
4. wskaźnik L3
5. Błąd
6. Złącza wyjściowe

Charakterystyka działania:

• po podłączeniu zasilania, dioda LED FAULT zacznie migać, urządzenie analizuje parametry sieci i przełącza się na odpowiednie wyjście fazowe po 1s opóźnieniu.
• Odpowiednia faza jest kierowana na wyjście urządzenia. Właściwa dioda LED sygnalizuje, że faza ta jest włączona na wyjściu urządzenia. W przypadku spadku napięcia w fazie L1 poniżej 190V, całkowitego braku napięcia lub wzrostu powyżej 280V (dioda LED L1 wyłącza się) a urządzenie przełączy fazę L2 na wyjście (jeżeli jej parametry są prawidłowe). Jeśli parametry w fazie L1i L2 są nieprawidłowe, faza L3 zostanie włączona na wyjście.
• W przypadku jednoczesnego braku prawidłowego napięcia we wszystkich 3 fazach (L1, L2, L3), zaświeci się dioda LED FAULT.
• Maksymalne obciążenie nie powinno przekraczać 25A (AC-1, 250V).

Wymiary oraz schemat podłączenia urządzenia:

Bezpieczeństwo:

• Urządzenie może zostać zamontowane wyłącznie przez osobę uprawnioną.
• Przed podłączeniem należy wyłączyć zasilanie. Nie wolno dotykać zacisków gdy urządzenie jest podłączone i znajduje się pod napięciem.
• Należy zwrócić uwagę na prawidłowe podłączenie zacisków, zgodnie ze schematem podłączenia.
• Urządzenia nie należy montować w miejscach narażonych na działanie żrących gazów, promieni słonecznych i odpadów atmosferycznych.
• Nie należy czyścić urządzenia na mokro.
