Векторный анализатор сетей NanoVNA V2 3G, 50 кГц ~ 3 ГГц

Wykonany z wysokiej jakości materiału, praktyczny, łatwy w obsłudze i obsłudze, ma długą żywotność.

Cechy:

Wykonany z dobrej jakości materiału, praktyczny, ma długą żywotność.

Przenośny i kompaktowy, łatwy w obsłudze i przenoszeniu.

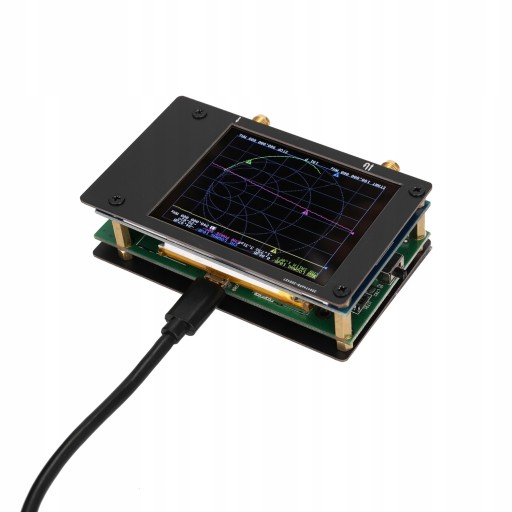

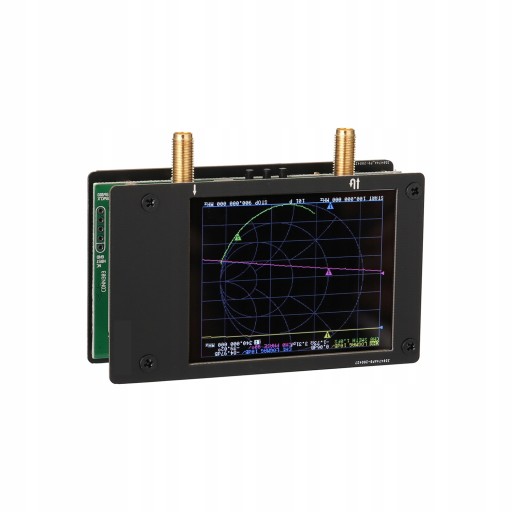

Z obudową, 2,8-calowym ekranem dotykowym LCD.

Zakres częstotliwości pomiaru to 50KHz~3GHz.

Wysoka stabilność, wysoka czułość, wysoka dokładność, znacznie poprawiona wydajność.

Dane techniczne:

Materiał: PCB akryl;

Kolor czarny

Zakres częstotliwości: 50 KHz-3 GHz

Zakres dynamiki systemu (skalibrowany): 70 dB (do 1,5 GHz), 60 dB (do 3 GHz)

Poziom szumów S11 (kalibrowany): -50dB (do 1,5GHz), -40dB (do 3GHz)

Szybkość przemiatania: 100 punktów / s

Wyświetlacz: 2,8", 320*240

Interfejs USB: Micro USB

Moc: USB, maksymalny prąd ładowania 1A

Bateria: 1 * bateria litowa, 1950 mAh (w zestawie)

Złącze baterii: JST-XH 2,54 mm

Maksymalne punkty przemiatania (na urządzeniu): 201

Maksymalna liczba punktów przemiatania (USB): 1024

Tłumienie powrotne portu 2 (1,5 GHz): 20dB typ

Tłumienie powrotne portu 2 (3GHz): 13dB min

Rozmiar opakowania: 170 * 100 * 35 mm / 6,7 * 3,9 * 1,4 cala

Waga opakowania: 225g / 7,9 uncji

Notatka:

1. Pobieranie oprogramowania VNA-QT: https://github.com/releases

2. wygaszacz: https://github.com/zarath/tree/feature

3. Instrukcja obsługi: https://github.com/raw/master/ug1101.pdf

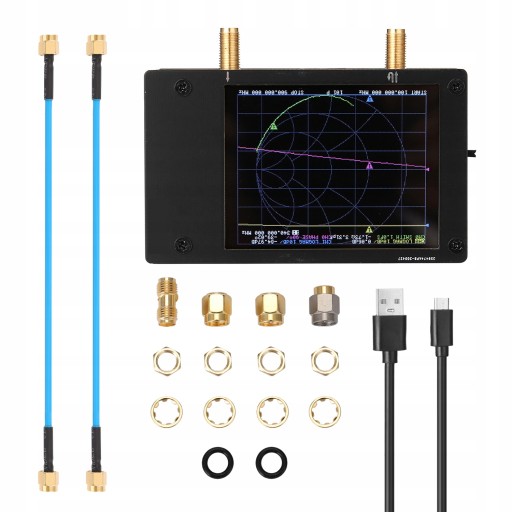

Lista rzeczy do spakowania:

1 * Host S-A-A-2 (z baterią 1950 mAh)

1 * kabel do transmisji danych Micro USB

2*300mm SMA męski na męski kabel RF SS405

1 * zestaw do kalibracji męskiej SMA-OPEN

1 * zestaw do kalibracji męskiej SMA-KRÓTKI

1 * męski zestaw kalibracyjny SMA-LOAD

1 * złącze żeńskie do żeńskiego SMA

1 * zestaw akcesoriów
