Терминальный адаптер для модулей ESP32, 30-контактный, версия 25,4 мм

Terminal adapter do modułów ESP32 30-PIN wersja 25,4mm

ARD-NA3025

Zastosowanie: moduły ESP32 w wersji 30-pinowej, o rozstawie pinów 25,4 mm

Dodatkowe 2 rzędy gniazd do podłączenia przewodów zakończonych pinem

Dwa rzędy gniazd z śrubowych

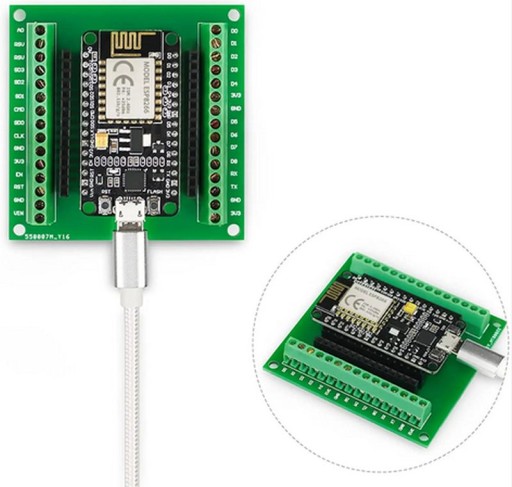

Piny są połączone 1:1 tzn. odpowiedni pin modułu ESP  - pin gniazda równoległego - pin złącza śrubowego

Piny złącza śrubowego posiadają opis zgodny z opisem płytki ESP32.

Rozstaw gniazd do modułu ESP - 25,4 mm (1 cal)

Rozstaw gniazd do podłączenia pinów - 34 mm

Rozstaw gniazd złącz śrubowych - 50 mm

Wymiary: 66 x 63 x 12 mm

Przed zakupem sprawdź rozstaw pinów modułu, z którym będzie zastosowany adapter - należy zmierzyć odległość od środka pinów.

W modułach ESP powszechnie stosowane są dwa standardy 23mm (=0,9 cala) oraz 25,5 mm (25,4mm = 1 cal).
