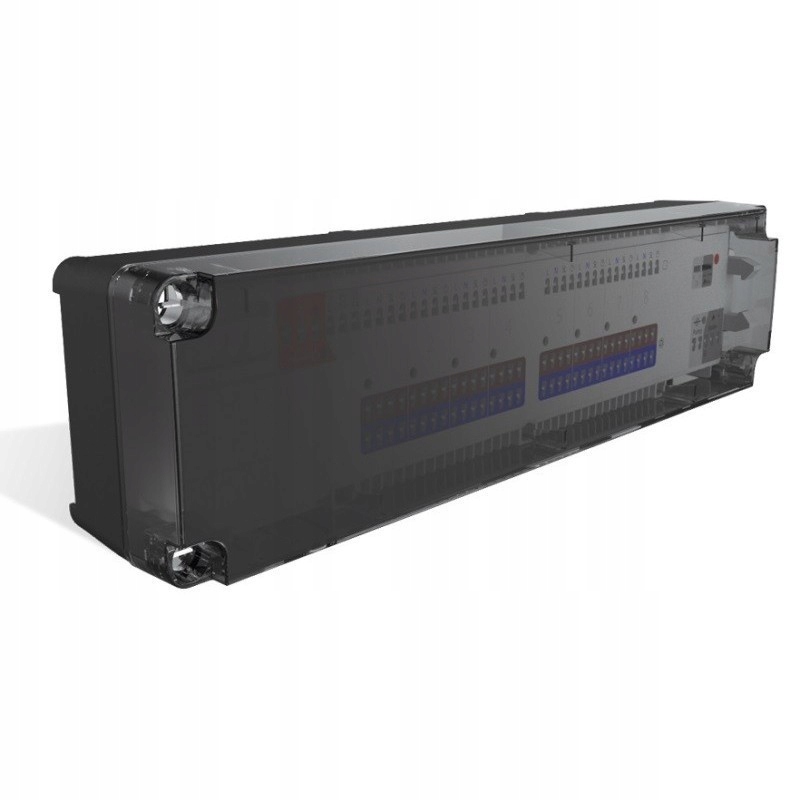

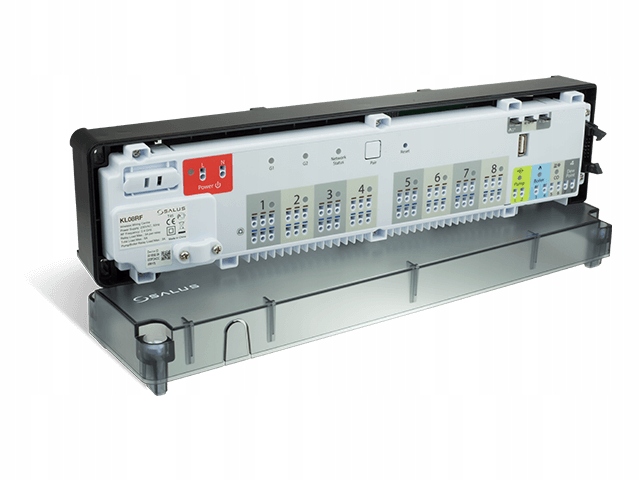

SALUS KL08RF BEZPRZEWODOWA LISTWA STERUJĄCA CENTRALA 8 STREF ZIGBEE + MODUŁ

KL08RF

BEZPRZEWODOWA LISTWA STERUJĄCA SIECI ZIGBEE

8 stref

Bezprzewodowa listwa sterująca KL08RF jest częścią systemu iT600RF. W połączeniu z bezprzewodowymi regulatorami serii iT600RF, zapewnia komfortowe i niezawodne sterowanie ogrzewaniem.

W trybie Offline, komunikacja z regulatorami bezprzewodowymi serii iT600RF musi odbywać się za pośrednictwem jednostki koordynującej CO10RF, która znajduje się w zestawie razem z listwą.

Aby listwa mogła pracować w trybie Online (poprzez aplikację SALUS Smart Home), należy ją połączyć z bramką internetową UGE600. W jednej sieci ZigBee (Online lub Offline) może być podłączonych 9 listew bezprzewodowych.

Cechy:

• Możliwość podłączenia siłowników typu NC oraz NO
• Łatwy montaż przewodów metodą PLUG-IN
• Dioda LED sygnalizująca gotowość urządzenia do pracy
• Przystosowana do montażu na szynie DIN 35mm
• Działa jak repeater zwiększając zasięg sieci ZigBee

Dane techniczne:

• Zasilanie: 230V AC 50 Hz
• Maks. obciążenie: 3 A 2 A
• Wejścia: Zmiana trybów grzanie/chłodzenie ,Czujnik punktu rosy
• Wyjścia sterujące: Pompa (NO/COM),Kocioł (NO/COM)
• Wyjścia dla siłowników: 230V 24V
• Komunikacja: Bezprzewodowa, ZigBee 2.4 GHz
• Wymiary [mm]: 355 x 85 x 67

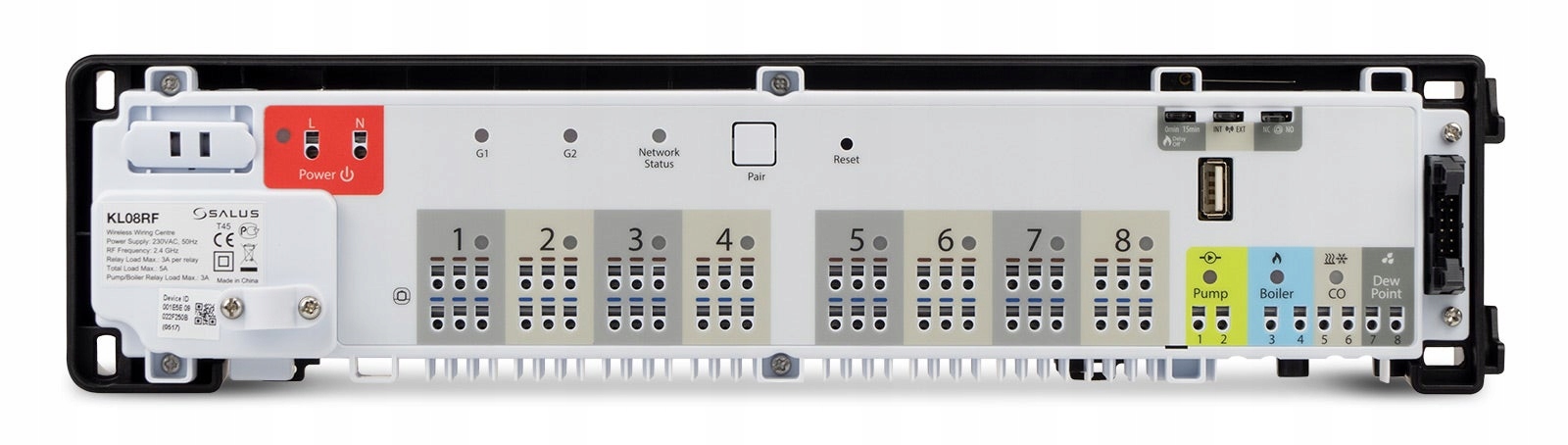

Opis listwy:

1. Bezpiecznik topikowy rurkowy 5 x 20 mm 12 A

2. Zasilanie

3. Sygnalizacja grupowania regulatorów

4. Dioda „Network Status”

5. Przycisk „Pair”

6. Przycisk „Reset”

7. Zworka „Delay”

8. Zworka anteny INT/EXT

9. Zworka NC/NO

10. Koordynator sieci ZigBee

11. Styki dla podłączenia siłowników

12. Wyjście sterujące pompą

13. Wyjście sterujące źródłem ciepła

14. Wejście CO

15. Wejście czujnika punktu rosy (higrostatu)

16. Złącze szeregowe dla rozszerzenia KL04RF

17. Złącze anteny
