Ступенька трубочиста двухопорная, НАБОР RAL 7016 АНТРАЦИТ

Kolor:

• RAL 7016 ANTRACYT

Dane techniczne:

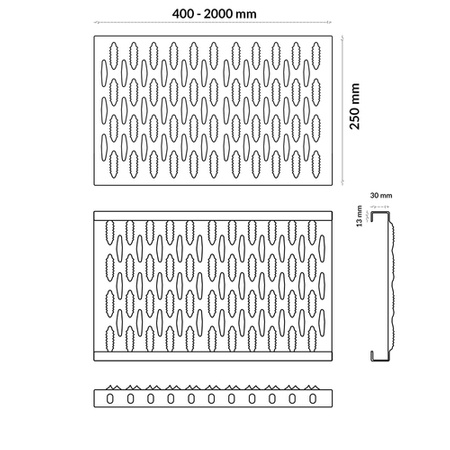

• Grubość platformy: 2mm
• Grubość wspornika: 4mm
• Szerokość wspornika: 30mm
• Zakres regulacji: od 110mm do 190mm
• Pianka na wspornikach chroniąca płytki
• Kąt nachylenia połaci dachowej: 15° - 50°
• Całkowita waga ok. 2,3 kg

Opis:

• Dedykowany do pokryć z dachówki betonowej lub ceramicznej,
• Antypoślizgowe przetłoczenia,
• Zastosowanie dwóch wsporników daje stabilność zbliżoną do ławy kominiarskiej,

Zestaw składa się z:

• platforma TECTO,
• dwa wsporniki do dachówki DBDC LN1 (zahaczane),
• dwie śruby zamkowe,
• dwie podkładki,
• dwie samokontrujące nakrętki,
• dwa wkręty SPAX,

Montaż:

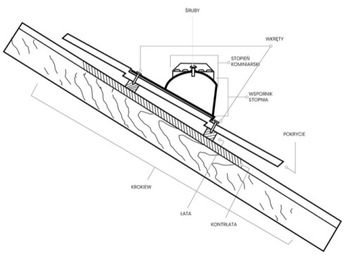

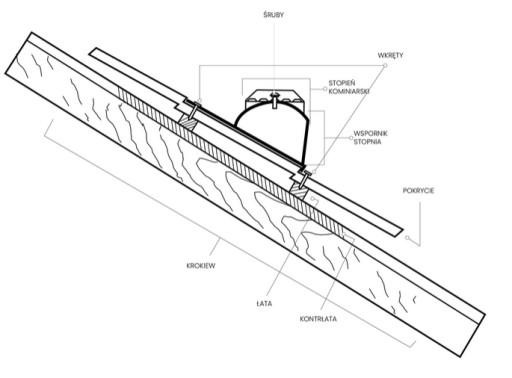

W zależności od rodzaju blachodachówki występują wsporniki o odpowiednim module odpowiadającym modułowi blachodachówki np. BD350/20 itp. Podstawowe zasady montażu są jednakowe dla wszystkich rodzajów wsporników. Wspornik przykręcamy do konstrukcji, używając śrub o długości dostosowanej do grubości łaty, zwracając uwagę na to, aby nie uszkodzić membrany dachowej. Należy korzystać ze śrub do drewna z łbem sześciokątnym o wymiarach minimalnych Ø 8mm x 60 mm. Przed przykręceniem można wstępnie nawiercić otwór o średnicy mniejszej niż średnica wkręta tak, aby zapobiec pękaniu drewna.

Rozstaw wsporników TECTO-BD można regulować w zakresie od 140 - 220 mm. Platformę stopnia TECTO ustawiamy pod odpowiednim kątem a następnie przykręcamy do wsporników TECTO-BD przy użyciu specjalnych śrub zamkowych M8x25, podkładki oraz nakrętki samokontrującej M8.
