Sterownik schodowy LED + 4 czujki SHARP

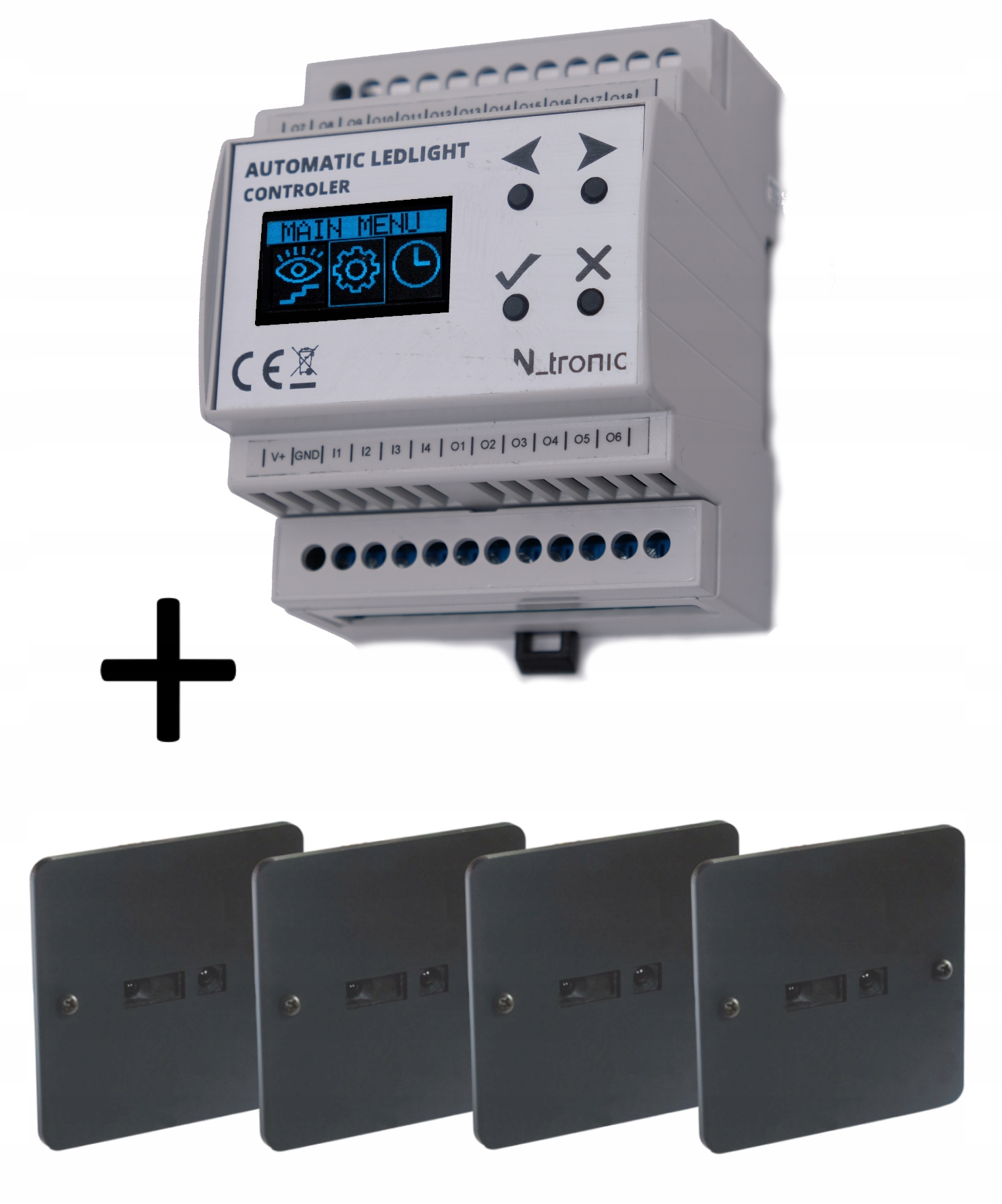

Przedmiotem aukcji jest ZESTAW SCHODOWY:

Sterownik AutoSteps18 + 4 czujki ruchu StepSensor03

Umożliwia automatyczne sterowanie wielopunktowym oświetleniem LED 12/24V DC.

Prosta konfiguracja przez ekran i 4 przyciski pozwala ustawić oddzielne ustawienia dla każdej Animacji.

Sterownik wyróżniają niesamowite efekty świetlne sterowanymi światłami LED.  Każdy z dostępnych efektów jest spektakularny i dopracowany. Animacje parametryzujemy przez ustawienia typu: prędkość, efekt, sposób gaszenia, czas świecenia, maksymalna jasność, czy nawet godziny pracy.

Fala LED realizowana przez sterownik jest naprawdę spektakularna i wyróżnia się na tle innych sterowników.

Sterownik ma funkcję ŚWIATEŁ SPOCZYNKOWYCH. W godzinach pracy wybrane stopnie mogą się świecić z ograniczoną mocą.

Wisienką na torcie jest ZEGAR ASTRONOMICZNY. Sterownik może sterować światłami od zachodu do wschodu słońca bez stosowania czujnika zmierzchowego. Czyli godziny pracy zmieniają się codziennie. Co więcej, możemy przesunąć te punkty pracy jeśli chcemy by schody działały juz np. 20 minut przed wschodem słońca.

Jeśli masz PODŚWIETLANĄ PORĘCZ, to nie problem, bo w sterowniku wystarczy ustawić numer wyjścia, pod które jest podłączona.

Producent: Ntronic, Polska.

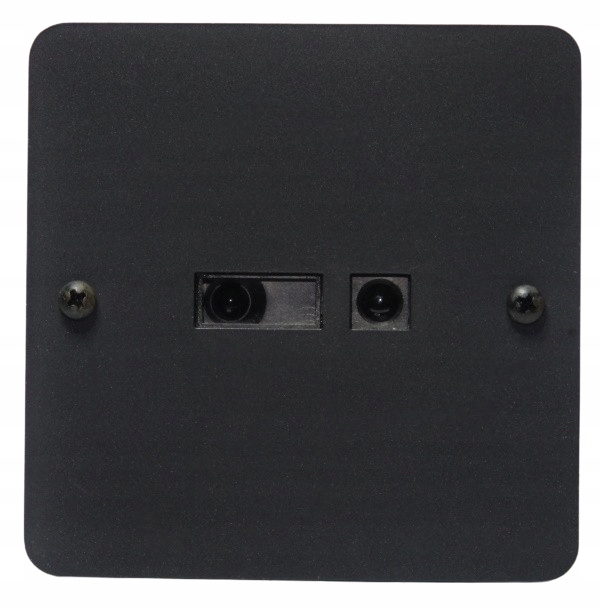

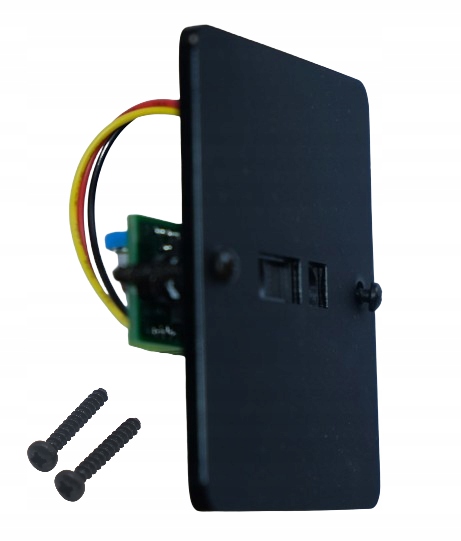

W zestawie zawarte są CZTERY laserowe czujki ruchu z sensorem SHARP. Czujki przeznaczone są do montowania w puszce elektrycznej fi 60 (taka jak do montowania gniazdek lub włączników).

Regulowany zasięg oraz wąski kąt detekcji i powodują, że, w odróżnieniu od czujników typu PIR, czujniki StepSensor03 reagują tylko na osoby wchodzące na schody ignorując oboby przechodzące przy schodach.

Jak wygląda animacja?

Fala LED realizowana przez sterownik jest czymś więcej niż sekwencyjnym zapalaniem schodków.

Schody rozświetlają się płynnie i jedna po drugim tworząc efekt płynącej mgły. Czas płynięcia tej mgły możemy regulować i ustalać indywidualnie dla kierunku gaszenia i zapalania.

Możemy przełączać animacje między różnymi efektami.

W efekcie WINDA, gdy wejdziemy na schody, fala rozświetla się przed nami i co ciekawe gaśnie za nami, niejako goniąc nas — WYGLĄDA TO ŚWIETNIE!

Innym efektem jest KASKADA, który polega na niejako spadaniu schodków przed nami. Gdy idziemy po schodach, każdy schodek, zanim zapali się na stałe, spada do z kierunku, w którym idziemy. To też jest niesamowite wizualnie. Szczególnie gdy wchodzimy na schody pierwszy raz i się tego efektu nie spodziewamy!

Każda z tych animacji możemy dostosowywać takimi parametrami jak czasy, moc maksymalna świecenia czy kierunek.

EFEKT WOW GWARANTOWANY!!!

Właściwości:

• Obciążalność wyjść: 4A x 18 stopni
• Duża moc wyjściowa
• Sterownie automatyczne, manualne — równolegle do czujników możemy podłączyć przyciski, lub zrezygnować z czujników ruchu.
• Wszystkie animacje możemy testować z ekranu urządzenia.
• W pełni automatyczne działanie niezależnie od sposobu aktywacji sterownika, liczby osób poruszających się po schodach i ich kierunku przemieszczania się.
• WBUDOWANY ZEGAR ASTRONOMICZNY — jeśli chcemy, praca synchroniczna ze wschodem i zachodem słońca.
• Możliwość zasilania jednym zasilaczem sterownika, czujek ruchu i LEDów.

FUNKCJE:

• Światło spoczynkowe wybrane LEDy świecą cały czas, w czasie pracy, o ograniczonej jasności.
• Ograniczenie mocy pełnej jasności animacji: Jeśli stwierdzimy, że światła świeca za mocno, możemy ograniczyć ich jasność.
• OKREŚLENIE GODZINY PRACY: Praca o sztywnych godzinach lub zgodnie z zegarem astronomicznym (nie potrzebujemy czujki zmierzchu).
• Różne animacje.
• Regulacja czasów.
• Obsługa wyjścia na półpiętrze.

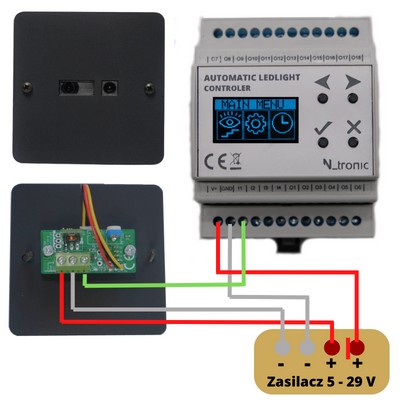

PODŁĄCZENIE

Wszystkie elementy (czujki ruchu, sterownik, diody LED) możemy zasilić jednym zasilaczem.

• Do czujki doprowadzamy 3 przewody (+, -, sygnał do sterownika)
• Do punktu LED doprowadzamy 2 przewody (+, sygnał do sterownika).

Z produktem dostępna jest instrukcja użytkownika w formacie PDF, zawierającą m.in. schemat instalacyjny.

W załączniku do aukcji dołączona jest także karta katalogową produktu.

Jako producent oferujemy wsparcie techniczne oraz bezpośredni serwis gwarancyjny i pogwarancyjny.

Na sterownik i czujniki udzielana jest 24-miesięczna gwarancja.

Jednak myślę, że bez problemu będzie działać dużo dłużej.

Obsługa półpiętra

Dzięki obecności wejść na 4 czujki ruchu można na półpiętrze zastosować dwie czujki ruchu aktywujące nam kierunek drogi, w którą idziemy. Eliminuje to efekt niepotrzebnego rozświetlania całych schodów.

Numery wyjść do każdej animacji określamy łatwo przez ekran z przyciskami.

Jeśli mamy proste schody bez półpiętra, wystarczą nam 2 czujki ruchu.

PODSUMOWUJĄC: Jeśli mamy schody z półpiętrem, stosujemy 4 czujki ruchu, z czego 2 na półpiętrze rozpoznają kierunek, w którym idziemy.

Podłączenie czujnika

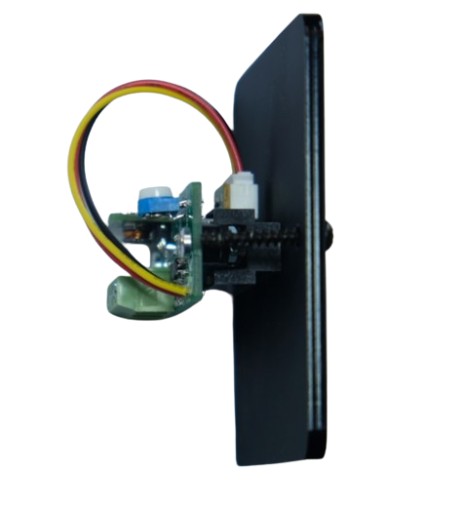

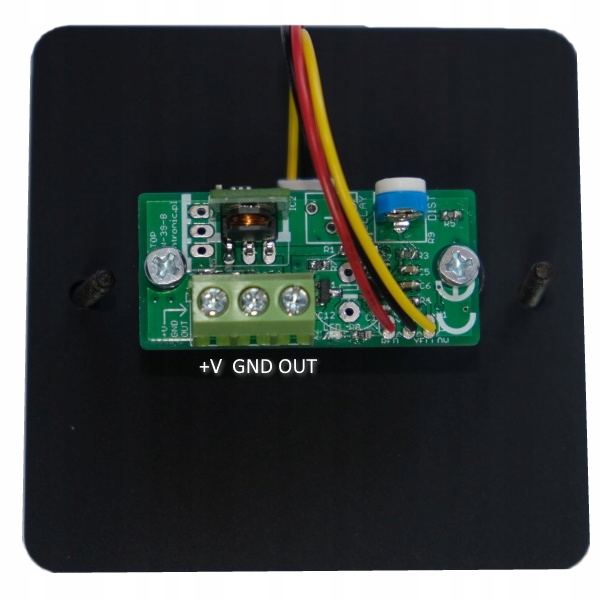

Czujnik przeznaczony jest do montażu w puszce elektrycznej o średnicy 60 mm. Wyprowadzenia znajdują się na listwie zaciskowej z tyłu czujnika:

• +12V – napięcie zasilania
• GND – masa zasilania 0V
• OUT – wyjście cyfrowe typu OC (NPN)

Odległość, do jakiej czujnik ma reagować, określamy za pomocą potencjometru na tyle czujnika. Wykrycie obiektu symbolizuje świecenie diody obok złącza sygnałowego.

Ustawienie czujnika polega na powolnym kręceniu potencjometrem do momentu zgaśnięcia diody, gdy przed czujnikiem nie znajduje się żaden obiekt.

Dane techniczne czujnika StepSensor03

• Zasięg: regulowany potencjometrem od 20 - 100 cm
• Napięcie zasilania: 8-30 VDC
• Pobór mocy (typ.): 10 mW
• Wyjście: NPN OC (aktywny stan niski), max. 30V 200mA
• Stopień ochrony: IP20
• Praca ciągła, w pomieszczeniach zamkniętych
• Temperatura pracy: -10°C - +45°C

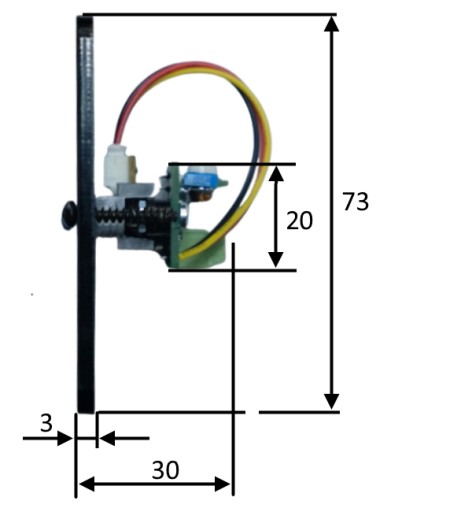

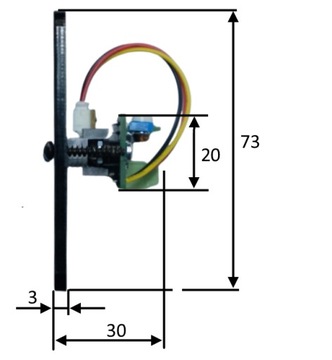

• Wymiary: średnica dekla 65 mm, długość 20 mm

Istotna Informacja — Czujki ruchu

Czujniki ruchu schodowego StepSensor od Ntronic są znacznie lepszym wyborem do wykrywania ruchu na schodach niż inne dostępne na rynku. Większość oferowanych czujników nie jest odpowiednia do zastosowań schodowych.

Spotykamy albo czujniki typu PIR o szerokim kącie detekcji i nieokreślonym zasięgu, które reagują na osoby przechodzące obok schodów, albo tanie czujniki optyczne z importu, które nie spełniają wymaganych parametrów. Te czujniki są bardzo wrażliwe na odbicia i olśnienia, na przykład od białej ściany naprzeciwko, i mają tendencję do częstych awarii. Wady te praktycznie dyskwalifikują je do zastosowania na schodach.

Znając wady dostępnych czujek, opracowaliśmy własne rozwiązanie, które faktycznie sprawdzają się w wykrywaniu ruchu na schodach. Są to czujki StepSensor, oparte na sensorach SHARP. Aktywne czujniki laserowe, działające w zakresie niewidocznej dla oka podczerwieni. Mają prostą konstrukcję, dobrze określony i regulowany zasięg, wąski kąt detekcji oraz odpowiednio ustawioną ścieżkę optyczną, aby zminimalizować odbicia.  Działają zarówno na otwartych, jak i zamkniętych schodach ze ścianą naprzeciwko. Ich niewielkie rozmiary pozwalają na dyskretny montaż. Czujniki te oferują bardzo dobrą jakość w stosunku do ceny.

Dane techniczne sterownika AutoSteps18

• Napięcie zasilania sterownika: 8-30 VDC
• Pobór mocy (typ.): 200 mW
• Napięcie pracy wyjść: typ: 12 VDC; max: 24 VDC
• Obciążenie prądowe wyjść (max): 4A x18
• Stopień ochrony: IP20
• Rodzaj pracy: ciągła,
• Temperatura pracy: -10°C - +45°C
• Wymiary: 7 cm x 9,0 cm x 6,2 cm
• Montaż: szyna DIN TH-35 4 moduły

Obsługa Urządzenia

Wszystkie parametry do Sterownika podświetlenia schodów wprowadzamy za pomocą 4 przycisków na ekranie OLED znajdującym się na froncie urządzenia.

Ponadto ekran umożliwia nam podgląd pracy urządzenia i symulowanie działania czujek ruchu.

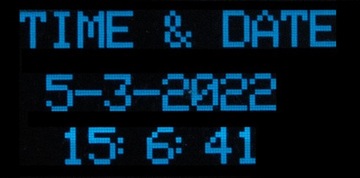

Poniżej ekrany z ustawień czasu pracy.
