Измеритель толщины краски Wintact WT2100-EU

MIERNIK GRUBOŚCI LAKIERU WINTACT

WT2100

Zakres pomiaru: 0 - 1800 μm (0 - 1,8 mm)

Miernik grubości powłok z kolorowym i obrotowym wyświetlaczem dużej rozdzielczości i pamięcią pomiarów oraz wykresami.

Profesjonalne urządzenie służące do szybkiego i dokładnego pomiaru grubości powłok niemagnetycznych na podłożach metalowych. Produkt ma szerokie zastosowanie w przemyśle chemicznym, metalurgicznym, kontroli jakości towarów, a szczególnie w motoryzacji oraz wielu innych dziedzinach. Miernik jest wyposażony w kolorowy wyświetlacz dużej rodzielczości (HD).

CECHY I FUNKCJE URZĄDZENIA:

• Kolorowy wyświetlacz HD.
• Pomiar grubości powłok niemagnetycznych (lakier, farba, cynk..) na podłożach metalicznych (np. stal)
• Dwie metody pomiaru: pojedynczy oraz ciągły.
• Trzy metody kalibracji: basic (podstawowa), offset (kalibracja przesunięcia), zero calibration (zerowa).
• Pomiar w jednostkach metrycznych i imperialnych.
• Przechowywanie danych.
• Obrotowy wyświetlacz ( auto-obrót w poziomie i pionie),
• Ładowanie akumulatorków przy pomocy dołączonego w zestawie zasilacza sieciowego.
• Podświetlany ekran.
• Automatyczne wyłączanie (Ustawiony domyślnie na 2 minuty po ostatniej czynności operacyjnej w interfejsie).

DOSTĘPNE OPCJE POMIARÓW:

• DIF :Różnica wartości względem poprzedniego pomiaru.
• AVG: Średnia wartość
• MAX: Maksymalna wartość
• MIN: Minimalna wartość
• HIGH: Limit górny
• LOW: Limit dolny
• SDEV: Odchylenie standardowe
• CV%: Współczynnik zmienności

Mierzona wartość i podgląd poprzednich pomiarów:

• Na interfejsie widoczne jest 12 wcześniejszych pomiarów.
• Wykres słupkowy pokazuje proporcje mierzonej wartości względem ustalonego zakresu pomiaru.
• Na wykresie słupkowym widoczny jest dolny i górny limit.
• Pomiar, którego wartość mieści się w ustalonym przedziale, utworzy na wykresie grafikę w kolorze zielonym.
• Pomiar, którego wartość nie mieści się w ustalonym przedziale, utworzy na wykresie grafikę w kolorze czerwonym.

SPECYFIKACJA TECHNICZNA:

Pomiar grubości na podłożu:

• ferromagnetycznym (np. stal, żelazo): TAK
• nieferromagnetycznym (np. aluminium): NIE

Pozostałe:

• Zakres pomiaru: 0 - 1800 μm (0 - 1,8 mm)
• Margines błędu: 0.1μm (<100μm) / 1μm (≥100μm)
• Minimalna średnica mierzonego obiektu: 12 mm
• Minimalna grubość metalowego podłoża: 0,5 mm
• Zasilanie: 3 x akumulator1,2V AAA lub adapter 5V 1A
• Wymiary: 70,6 x 38,6 x 149,49 mm
• Waga: 139 gr (wraz z bateriami)

EKRAN OBRACA SIĘ ZALEŻNIE OD TEGO W JAKIEJ POZYCJI JEST URZĄDZENIE. DZIĘKI CZEMU OBSŁUGA URZĄDZENIA STAJE SIĘ JESZCZE WYGODNIEJSZA.

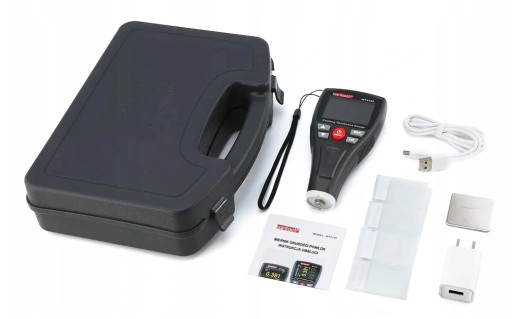

ZAWARTOŚĆ ZESTAWU:

• miernik grubości WT2100,
• płytki kalibracyjne i metalowa blaszka,
• zasilacz sieciowy,
• przewód usb,
• smycz,
• walizka,
• opakowanie zewnętrzne,
• instrukcja obsługi w języku polskim.

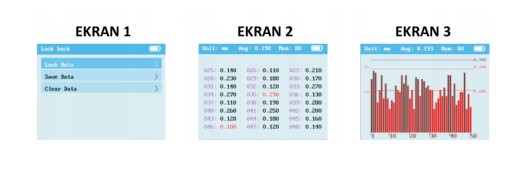

EKRAN 1 i EKRAN 2: pokazują zapis i czyszczenie danych, Lock Data odpowiada za wyświetlanie 100 ostatnich wyników, Save Data umożliwią ich zapis, a Clear Data czyszczenie.

EKRAN 3: W dolnej części histogramu wyświetla się ikona danych. Ustawione wartości alarmów znajdującą się w jego środkowej części. Kolumny danych z poza zakresu limitów, wyświetlane są na czerwono. e.Czarna linia u góry histogramu wyznacza jego zakres dla bieżących danych.

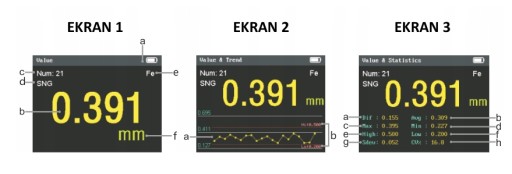

EKRAN 1 - Mierzone wartości:

• a. Górny pasek pokazuje opis funkcji oraz poziom Naładowania baterii.
• b. Wartość pomiaru wyświetlana jest w kolorze żółtym
• c. ”Num”: Numer porządkowy pomiaru.
• d. ”SNG” jest oznaczeniem bieżącego trybu pomiaru (SNG - pomiar pojedyńczy, CTN - pomiar ciągły).
• e. ”Fe” jest oznaczeniem mierzonego podłoża magnetycznego.
• f. Zielona ikona z prawej strony to jednostka pomiaru.

EKRAN 2 - Wartości i wykres:

• a. Wykres w dolnej części ekranu pokazuje trend dla ostatnich 20 zapisów pomiaru.
• b. Górna i dolna wartość graniczna wykresu.

EKRAN 3 - Zmierzone wartości i statystyki:

• a. Dif: Różnica wartości względem poprzedniego pomiaru.
• b. Avg: Średnia wartość
• c. Max: Maksymalna wartość
• d. Min: Minimalna wartość
• e. High: Limit górny
• f. Low: Limit dolny
• g. Sdev: Odchylenie standardowe
• h. CV%: Współczynnik zmienności

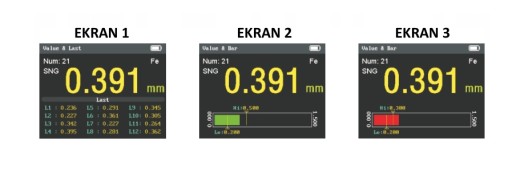

EKRANY: 1, 2, 3 - Mierzona wartość i podgląd poprzednich pomiarów:

• Na interfejsie widoczne jest 12 wcześniejszych pomiarów.
• Wykres słupkowy pokazuje proporcje mierzonej wartości względem ustalonego zakresu pomiaru.
• Na wykresie słupkowym widoczny jest dolny i górny limit.
• Pomiar, którego wartość mieści się w ustalonym przedziale, utworzy na wykresie grafikę w kolorze zielonym.
• Pomiar, którego wartość nie mieści się w ustalonym przedziale, utworzy na wykresie grafikę w kolorze czerwonym.
