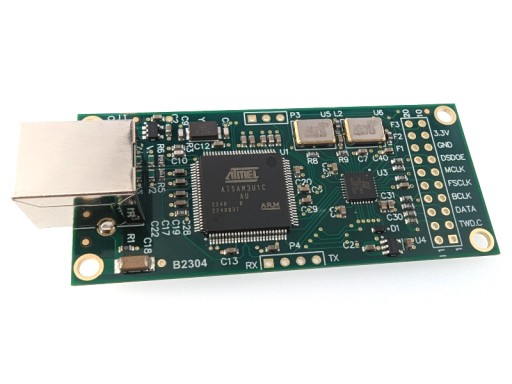

КОНВЕРТЕР AMANERO COMBO384SE DSD S/PDIF USB-I2S

KONWERTER USB-I2S AMANERO COMBO384SE DSD S/PDIF

Nowy wariant modułu konwertera USB popularnie nazywanego Amanero.

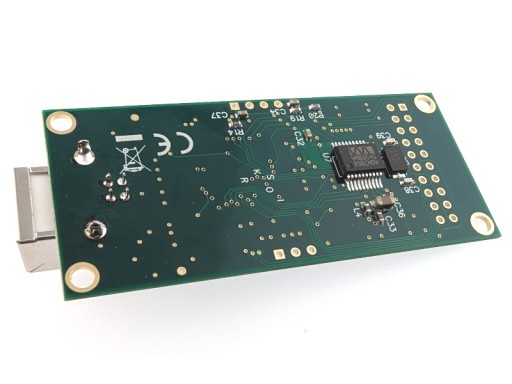

Dodano aplikację układu WM8804 oraz funkcjonalność wejścia oraz wyjścia sygnału S/PDIF.

Ze względu na wysokie walory brzmieniowe oraz możliwości techniczne jest to ceniona konstrukcja wśród pasjonatów audio DIY oraz firm z branży audio, które wykorzystują ją w swoich urządzeniach.

Ze względu na przejęcie firmy Xilinx przez AMD i oznaczenie poprzednio używanego układu za przestarzały został on zastąpiony aktualnym odpowiednikiem, lecz działa w ten sam sposób (poprzedni układ widoczny jest na ostatnim zdjęciu w ofercie).

Konwerter obsługuje rozdzielczość do 32bit i częstotliwość próbkowania do 384kHz dla sygnału PCM

oraz natywne DSD (do DSD512 wyłącznie dla systemów Windows).

Obsługa sterowników KS / Wasapi / WDM / ASIO dla systemów operacyjnych od Windows XP do Windows 10 (32/64bit).

Moduł posiada wyjście I2S - podłączenie bezpośrednio do kości DAC oraz S/PDIF.

Sterowniki nie są wymagane dla Mac OSX 10.6+ oraz systemu Linux z obsługą UAC2.

Obsługa sygnału PCM: 44.1Khz 48Khz 88.2Khz 96Khz 176.4Khz 192Khz 352.8Khz 384Khz, do 32bit

Obsługa sygnału DSD: DSD64, DSD128 (w przypadku systemu operacyjnego Windows - DSD256, DSD512)

Dostępne są:

- sterowniki dla Windows XP, Vista/Win7/Win8/Win 10 32bit 64bit (do pobrania ze strony producenta),

- różne wersje firmware (dla zaawansowanych użytkowników - prosimy o informację - prześlemy).

Uwaga! Nieumiejętna próba zmiany firmware, czyli wewnętrznego oprogramowania konwertera może zakończyć się jego trwałym uszkodzeniem.

Konwerter jest bardzo dobrze opisany na wielu polskich i anglojęzycznych stronach oraz forach audio DIY.

Nota katalogowa wersji standardowej:

http://www.amanero.com/drivers/combo384-D.pdf

Nota katalogowa (wstępna) nowych opcji wariantu SE:

https://www.amanero.com/drivers/combo384SE.pdf

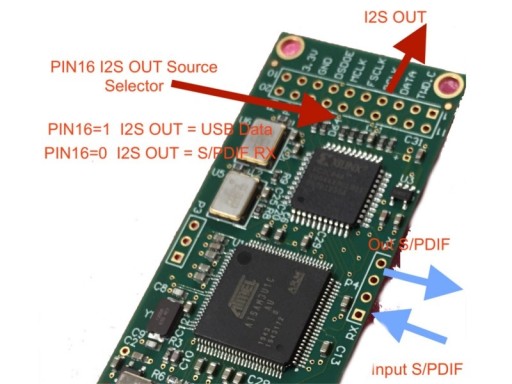

Opis konfiguracji pinu nr 16:

Jeśli pin nr 16 podłączy się do napięcia 3,3V lub jest niepodłączony - konwerter wysyła poprzez I2S odebrany sygnał z USB.

Wyjście S/PDIF TX powtórzy otrzymany sygnał z USB (wyśle jako s/pdif).

Jeśli pin nr 16 zewrze się do masy - konwerter wysyła poprzez I2S odebrany sygnał s/pdif poprzez wejście S/PDIF RX.

Wyjście S/PDIF TX powtórzy otrzymany sygnał.

Jeśli zostanie użyty przełącznik do zwierania pinu 16 do masy konwerter ustawi na chwilę sygnał MUTE, gdy nastąpi przełączenie z USB na S/PDIF.

Płytka nowa, przetestowana i sprawna, zapakowana w antystatyczne opakowanie.

Dwurzędową listwę pinową wysyłamy z konwerterem nieprzylutowaną.

Konwerter jest oryginalnym produktem firmy Amanero Srl z Włoch.

Moduł konwertera USB 2.0 z wyjściem I2S obsługujący sygnał PCM do 32 bit 384kHz oraz sygnał DSD do DSD512 (22.5792 MHz).
