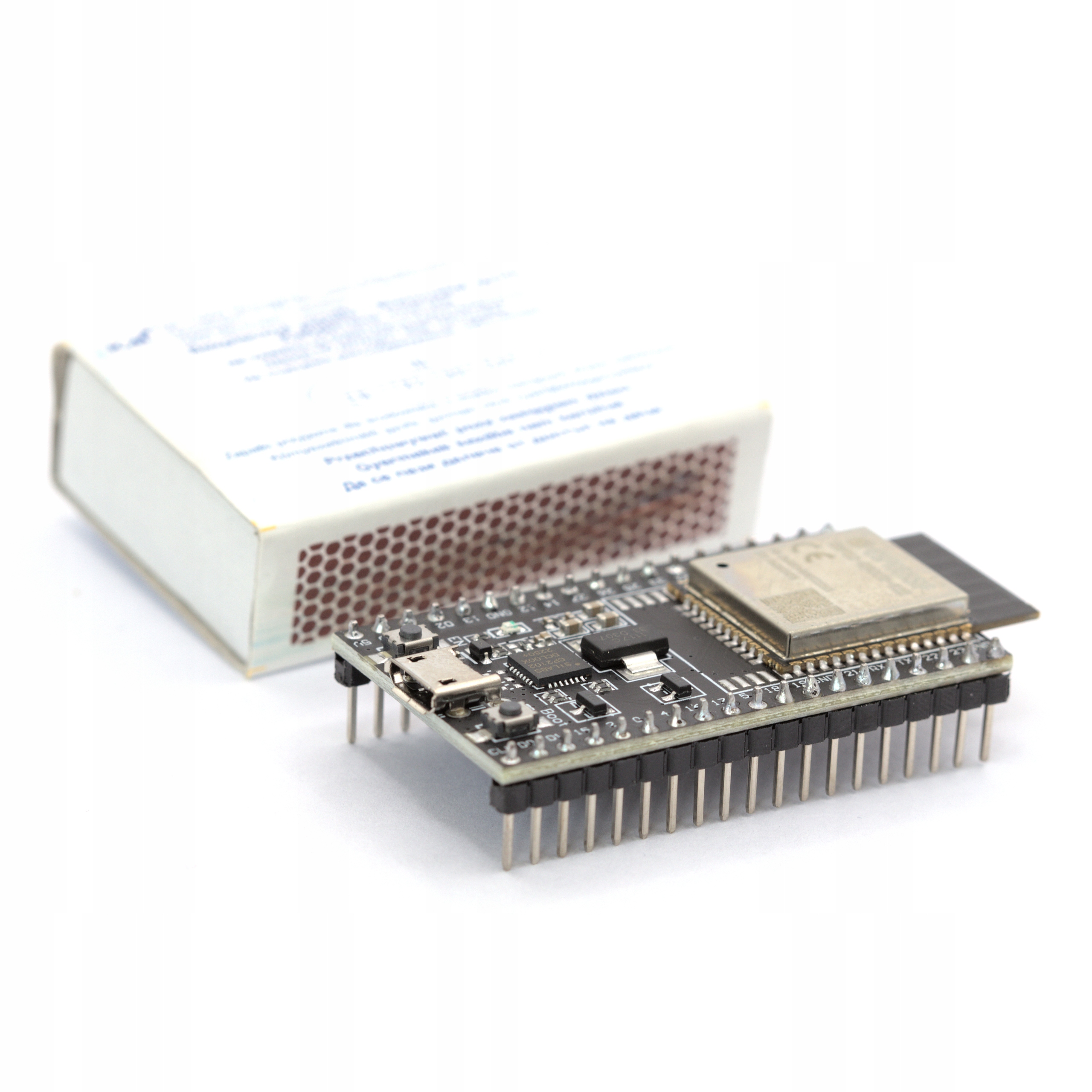

ESP32 DevKitC v4 с Wi-Fi и Bluetooth — 38-контактная плата разработки с ESP32E IoT

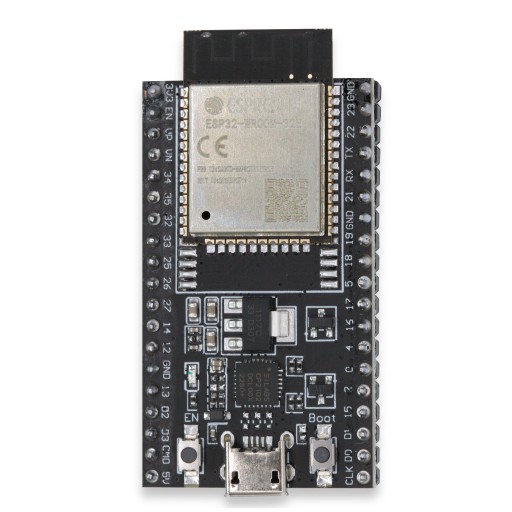

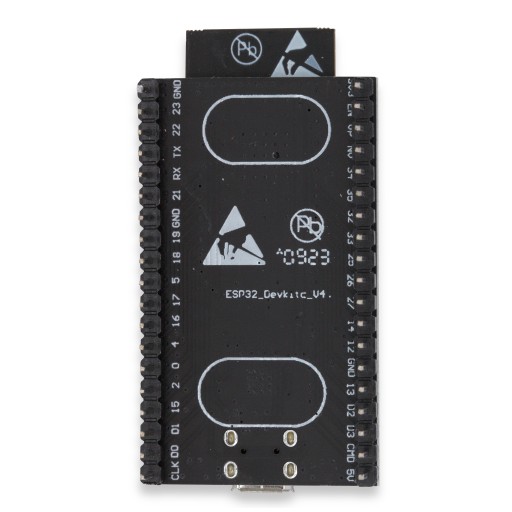

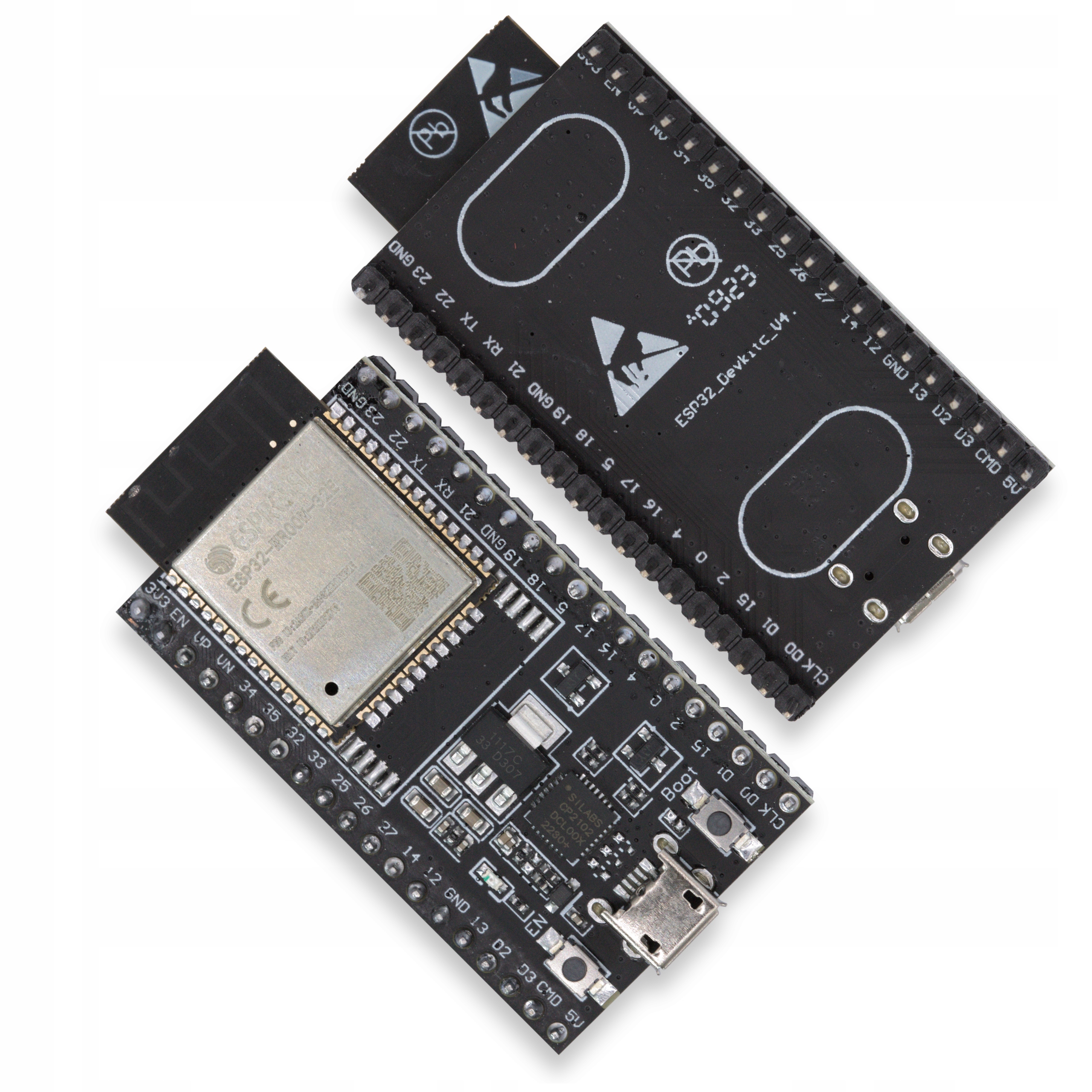

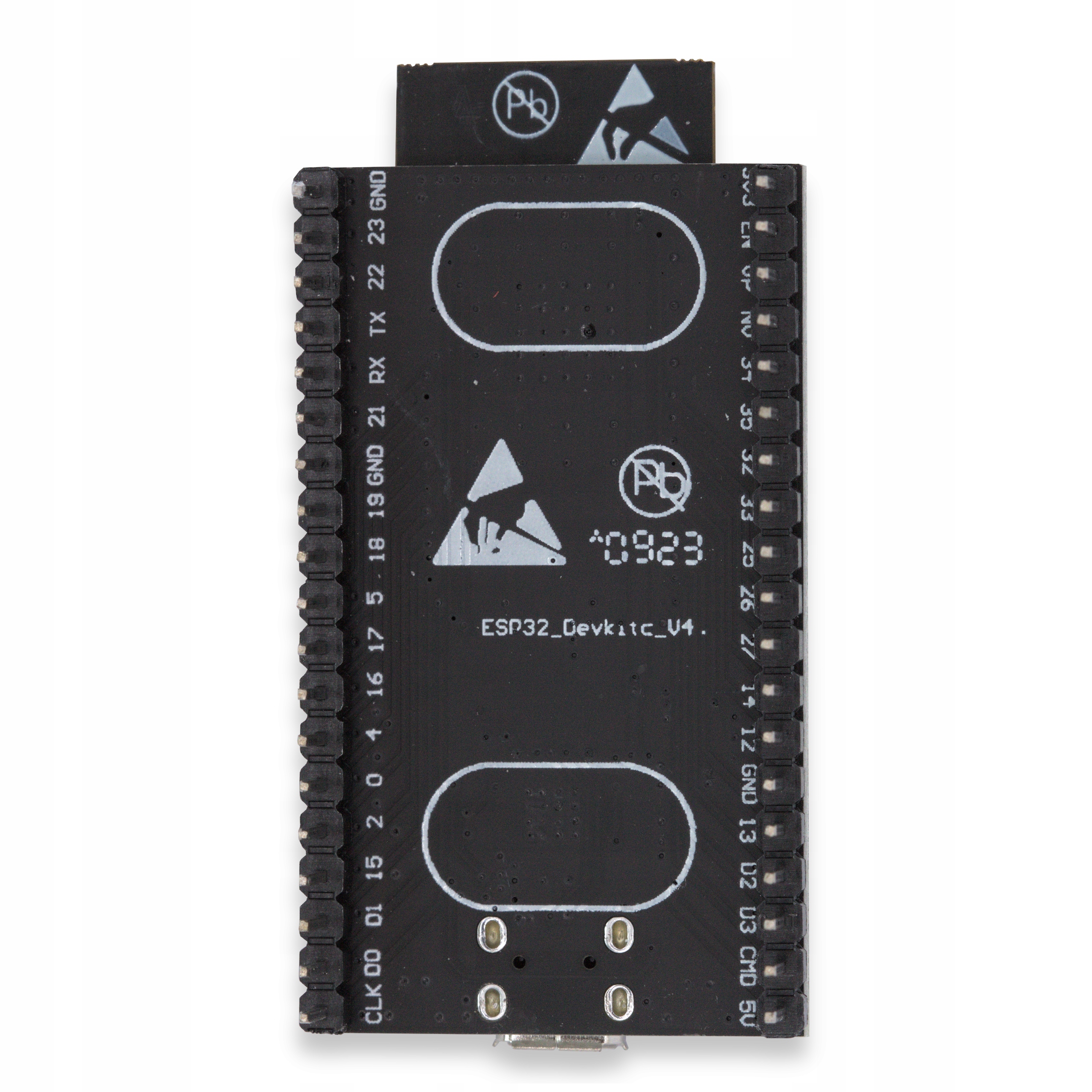

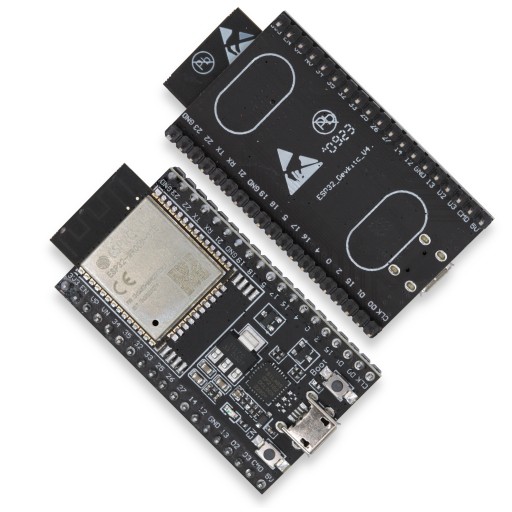

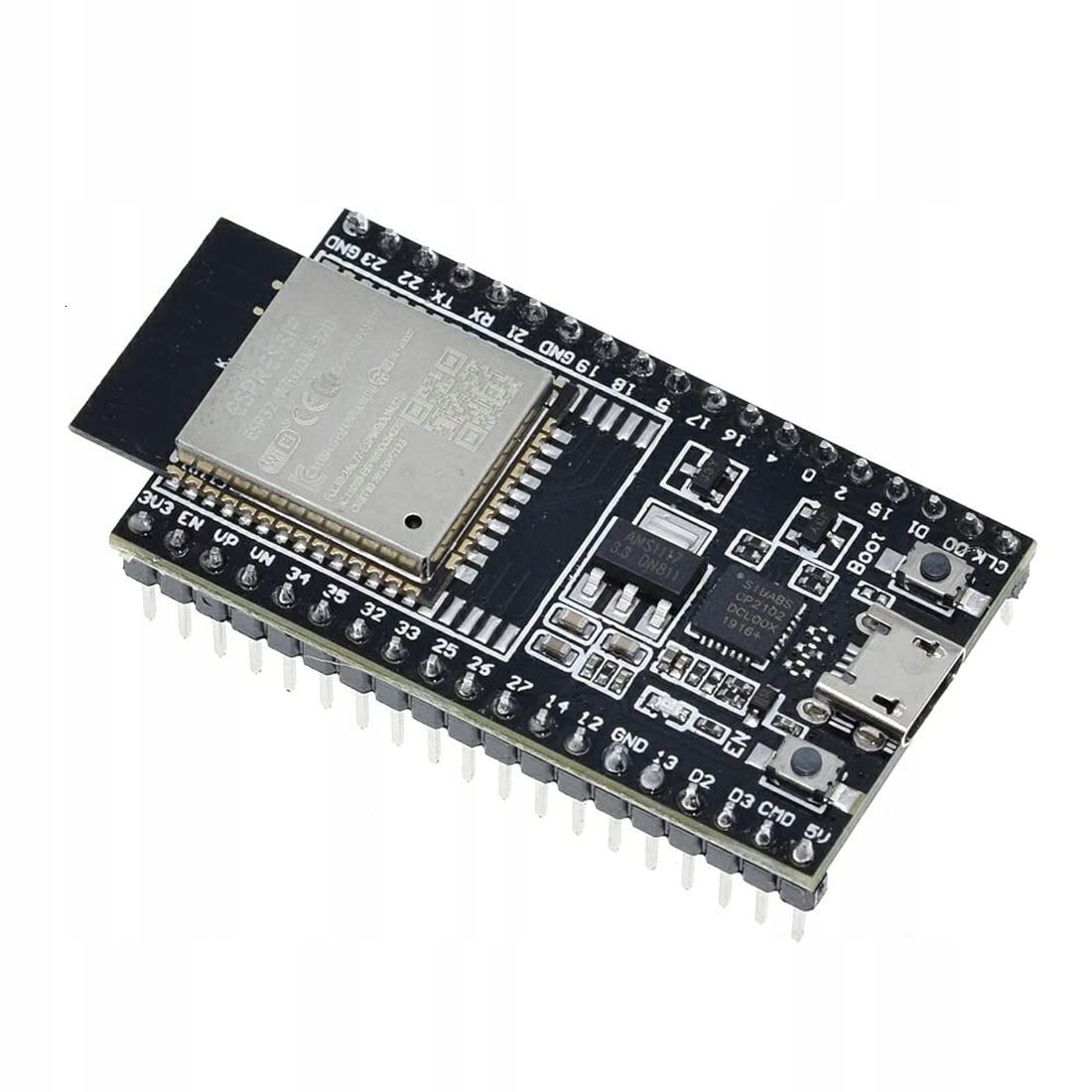

ESP32 DevKitC V4

Wyposażona w szybki, dwurdzeniowy procesor z dużą pamięcią Flash i RAM, umożliwiający łatwe połączenie z Internetem i innymi urządzeniami, ta płytka rozwojowa otwiera drzwi do świata fascynujących projektów, od domowych automatyzacji po zdalnie sterowane gadżety. Zda egzamin jako zwykły  sterownik, ale równie dobrze poradzi sobie z tak wymagającymi zadaniami jak kompresja głosu, streaming audio/video czy dekodowanie MP3.

Wsparcie dla szerokiego zakresu interfejsów komunikacyjnych, jak UART, SPI, I2C, pozwala na bezproblemowe podłączanie różnorodnych sensorów, modułów i efektorów.

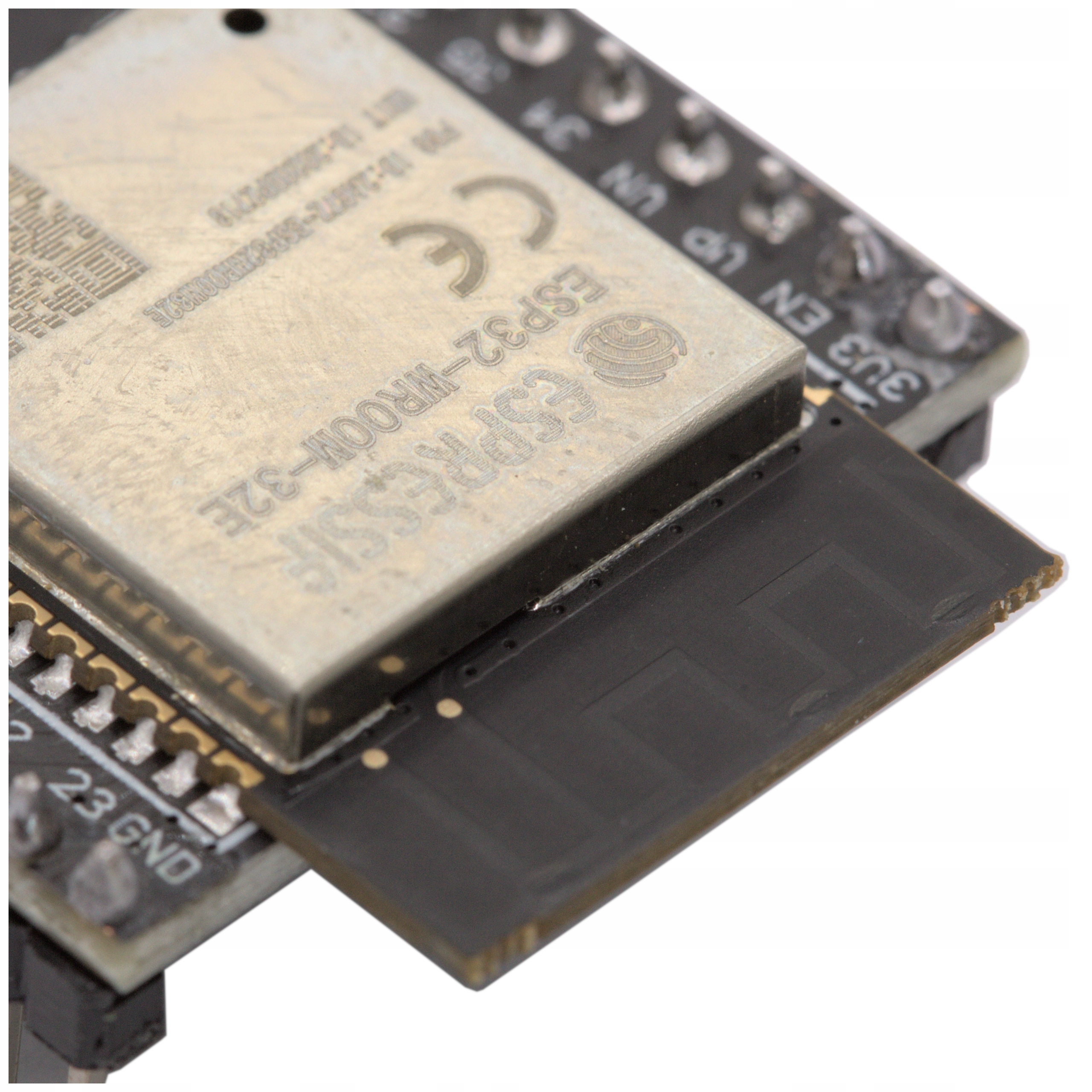

Na płytce znajduje się wbudowana antena PCB oraz gniazdo USB micro dla łatwego programowania np. przy pomocy Arduino IDE lub PlatformIO.

Zacznij swoją przygodę z IoT i zrealizuj projekty, które zmienią świat wokół Ciebie.

Najważniejsze cechy ESP32 DevKitC V4

✅ Dwurdzeniowy 32-bitowy procesor o regulowanej częstotliwości taktowania do 240MHz zapewnia wyjątkową wydajność. Uruchomisz na nim wymagające aplikacje, jak przetwarzanie obrazu czy sterowanie robotami, bez obaw o opóźnienia czy przeciążenie systemu.

✅ Zintegrowana łączność WiFi i Bluetooth oraz gotowe biblioteki obsługujące popularne protokoły pozwolą na natychmiastowe podłączenie płytki do Internetu oraz innych urządzeń.

✅ Szeroki zakres interfejsów (UART, SPI, I2C, I2S, Ethernet) umożliwia łatwe dodawanie czujników, modułów komunikacyjnych i innych komponentów.

⭐ Szczegółowy poradnik i rozpiska pinów: https://docs.espressif.com/projects/esp-idf/en/stable/esp32/hw-reference/esp32/get-started-devkitc.html

Zalety ESP32 DevKitC V4

✅ Małe rozmiary pozwalają zintegrować go nawet w przypadku bardzo ograniczonej przestrzeni.

✅ Wgrywanie programów przez USB sprawia, że ESP32 DevKitC V4 to dobry wybór dla programistów, którzy chcą szybko i intuicyjnie tworzyć i testować oprogramowanie.

✅ Niska konsumpcja energii przy zachowaniu wysokiej wydajności pozwala na długotrwałą pracę urządzeń zasilanych bateryjnie, co jest kluczowe w przenośnych projektach IoT oraz aplikacjach wymagających ciągłej pracy.

ESP32 DevKitC V4 - specyfikacja techniczna

• Potężny, dwurdzeniowy 32-bitowy procesor Xtensa taktowany 80-240 MHz
• Ultra-energooszczędny koprocesor
• 4MB pamięci Flash i 520kB pamięci RAM
• WiFi 2,4GHz, 802.11b/g/n do 150 Mbps
• Bluetooth V4.2 BR/EDR + BLE
• Sprzętowe szyfrowanie: AES, SHA2, RSA, ECC, RNG

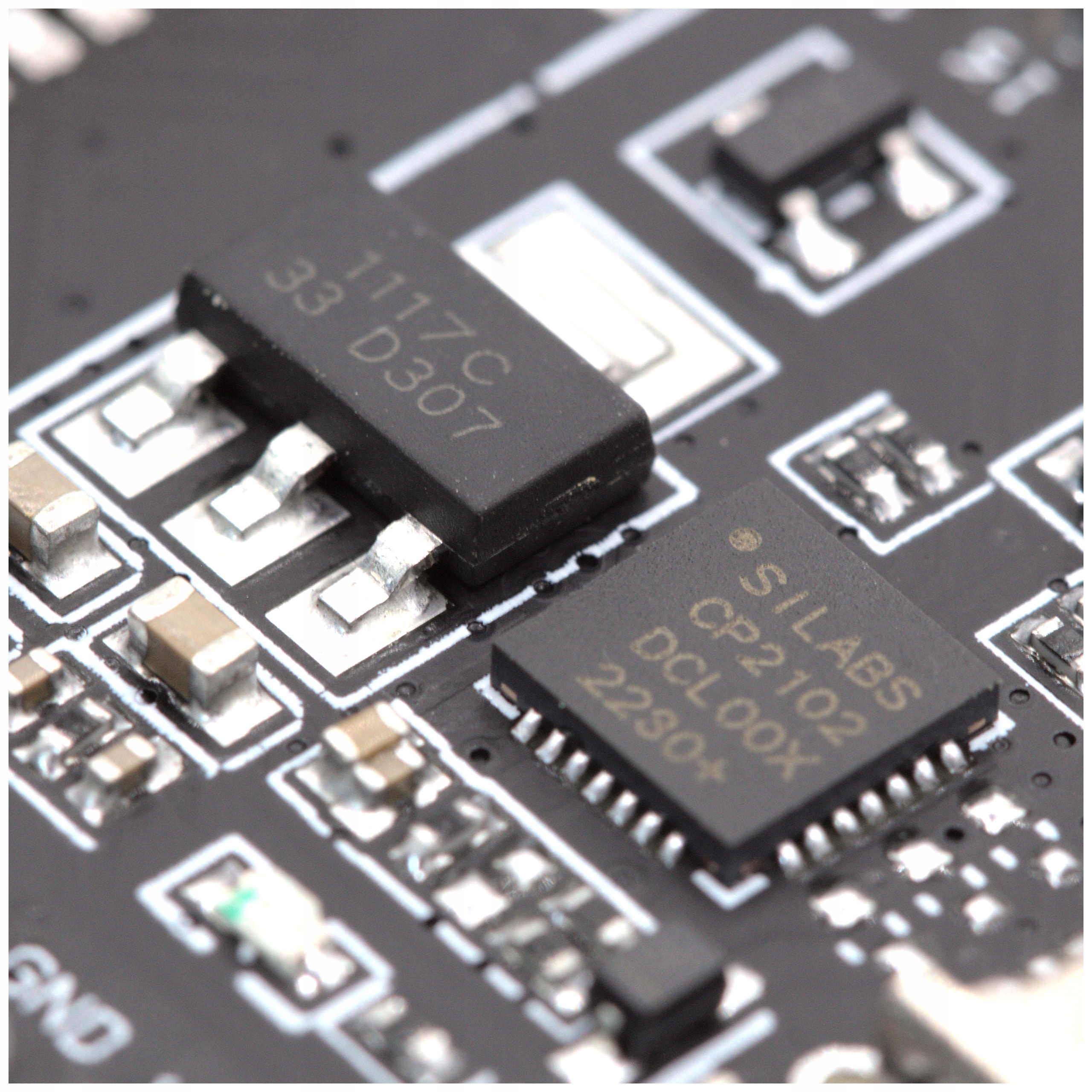

• USB/UART konwerter oparty o ...
• 38 programowalnych wyjść/wejść GPIO
• Konfigurowalne PWM dla silników i diod LED
• 12-kanałowy ADC i 2-kanałowy DAC
• Liczne interfejsy (2 x I2C, 2 x I2S, 3 x SPI, 3 x UART, Ethernet)
• Interfejs do czytnika kart SD
• Interfejs ekranu dotykowego
• Czujnik Halla
• Rozmiary: 55 x 27,9 x 8mm
• Zasilanie 3.3V lub 5V
• Pobór prądu w trybie uśpienia: 10µA

⚠️ Uwaga! Płytka może być zasilana tylko jednym poziomem napięcia (3.3V LUB 5V), Zasilanie oboma poziomami jednocześnie skończy się uszkodzeniem płytki.

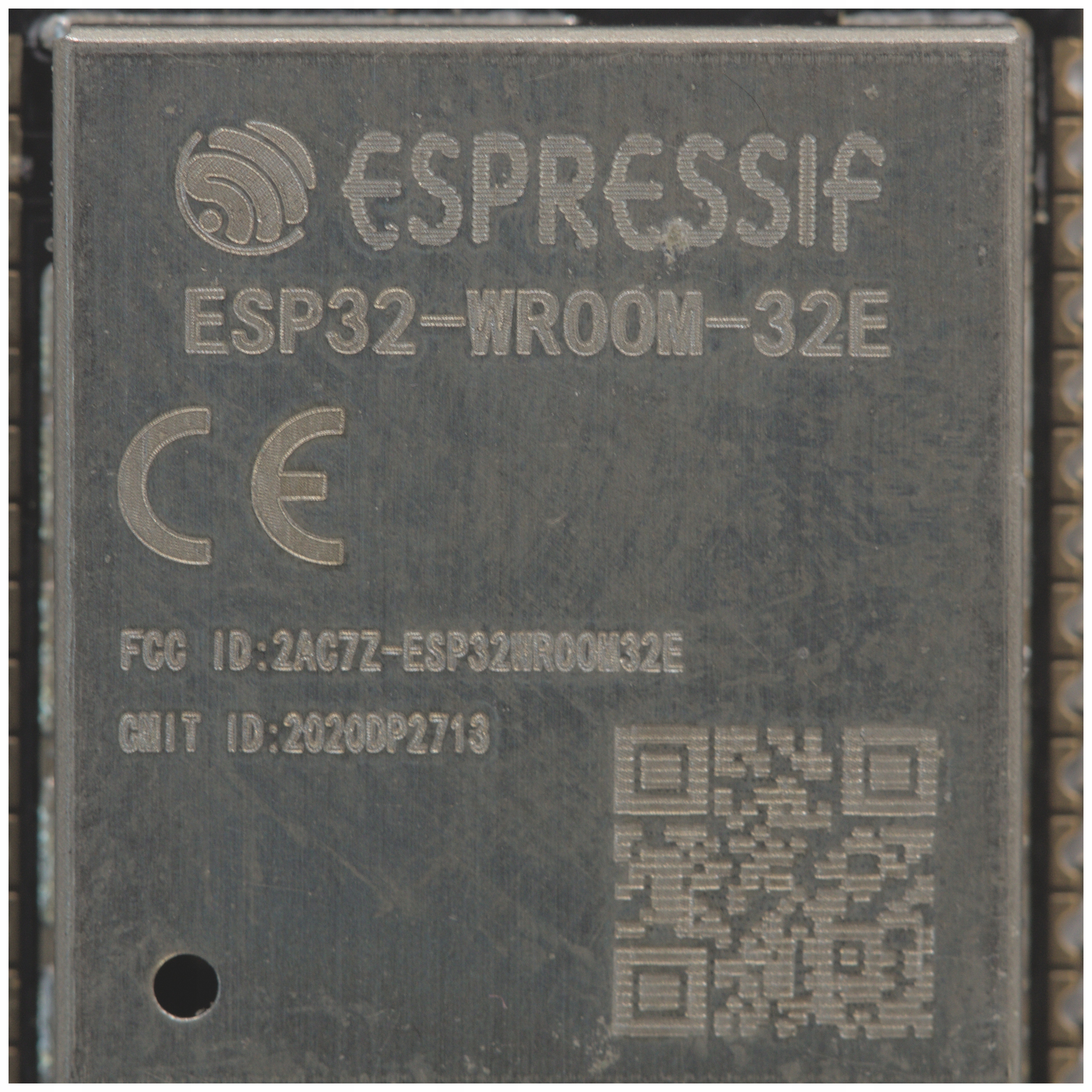

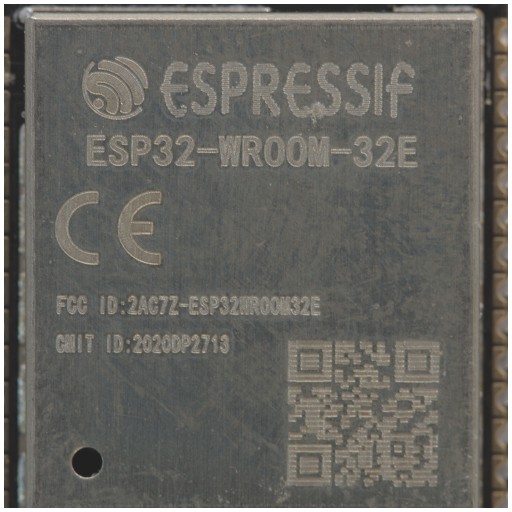

⭐ Dokumentacja techniczna układu ESP32E: https://www.espressif.com/sites/default/files/documentation/esp32-wroom-32e_esp32-wroom-32ue_datasheet_en.pdf

Łączność WiFi i Bluetooth / BLE

Dzięki zintegrowanym modułom WiFi i Bluetooth Low Energy (BLE) ESP32 DevKitC V4 z łatwością połączy się z innymi urządzeniami lub Internetem. Wykorzystaj te cechy do kreowania innowacyjnych, inteligentnych domów, które reagują na Twoje potrzeby, zaawansowanych systemów monitoringu gwarantujących bezpieczeństwo, personalizowanych gadżetów, które ułatwiają codzienne życie, czy zdalnie sterowanych zabawek.

Połączenie ułatwiają gotowe biblioteki: WiFi.h, WiFiClientSecure.h, BluetoothSerial.h, BLEDevice.h, BLEUtils.h, BLEServer.h i wiele innych.

ESP32 DevKitC V4 nie tylko rozszerza możliwości Twoich projektów, ale też czyni je bardziej dostępnymi i funkcjonalnymi, przekształcając Twoje otoczenie w inteligentną przestrzeń.

Łatwość integracji

Szeroki zakres interfejsów komunikacyjnych w ESP32 DevKitC V4, takich jak UART, SPI, I2C, I2S i Ethernet umożliwia bezproblemową integrację z szeroką gamą zewnętrznych czujników i urządzeń. Moduł ten ma też wudowaną obsługę ekranów dotykowych i czytników kart SD.

Dzięki temu, ESP32 DevKitC V4 jest w stanie obsłużyć zarówno podstawowe aplikacje, takie jak monitorowanie warunków środowiskowych przy użyciu czujników temperatury, jak i skomplikowane projekty wymagające wielokanałowej komunikacji i przetwarzania danych, na przykład w automatyce przemysłowej.

Elastyczność ta przekłada się na oszczędność czasu i zasobów w fazie prototypowania.

Moc obliczeniowa

Dwurdzeniowy procesor ESP32, będący sercem modułu ESP32 DevKitC V4, to zaawansowany układ Xtensa® LX6 firmy Espressif. 32-bitowa architektura umożliwia efektywne przetwarzanie instrukcji i danych, znacząco zwiększając wydajność systemu.

Jego prędkość taktowania może być dynamicznie dostosowywana od 80 do 240MHz.Ta zdolność do dynamicznego skalowania jest szczególnie korzystna w projektach IoT, gdzie zarządzanie zużyciem energii jest kluczowe dla długotrwałej pracy urządzenia.

Dzięki dwóm rdzeniom, ESP32 DevKitC V4 jest w stanie równocześnie obsługiwać różne procesy (np. komunikację sieciową i przetwarzanie danych sensorycznych) bez wpływu na ogólną responsywność systemu.

Łatwość programowania

Wsparcie dla Arduino IDE oraz innych popularnych platform programistycznych, takich jak PlatformIO i ESP-IDF, jest jedną z największych zalet modułu ESP32 DevKitC V4.

Arduino IDE, będące jednym z najpopularniejszych środowisk dla hobbystów, oferuje prosty i intuicyjny interfejs oraz dostęp do obszernej biblioteki gotowych do użycia kodów i funkcji, co znacząco przyspiesza proces tworzenia prototypów i realizacji pomysłów.

PlatformIO i ESP-IDF z kolei zapewniają bardziej zaawansowane narzędzia i opcje konfiguracyjne, pozwalając na głębsze dostosowanie oprogramowania do specyficznych wymagań projektowych.

Niski pobór energii i przyjazność dla środowiska

Niska konsumpcja energii przy zachowaniu wysokiej wydajności jest jednym z kluczowych atutów procesora Xtensa® LX6.

Pięć trybów oszczędzania energii podczas bezczynności lub wykonywania mniej wymagających zadań redukuje ogólne zużycie prądu nawet do 10 µA, co jest szczególnie ważne w aplikacjach mobilnych lub tych, które muszą działać na bateriach przez długi czas.

Dodatkowo, ESP32 posiada specjalny energooszczędny koprocesor, który może przejąć prostsze zadania nie wybudzając głównego procesora. Umożliwia to tworzenie urządzeń o znacznie wydłużonym czasie działania na jednym ładowaniu, co jest nieocenione w wielu scenariuszach IoT, zwłaszcza w aplikacjach monitorujących, które muszą być stale włączone, ale nie zawsze aktywnie przetwarzają dane.

❇️ Taka optymalizacja nie tylko zwiększa żywotność baterii, ale również przyczynia się do zrównoważonego rozwoju poprzez zmniejszenie potrzeby częstego ładowania i wymiany baterii, co przekłada się na mniejsze zużycie zasobów i generowanie odpadów i jest istotnym wkładem w tworzenie ekologicznych i energooszczędnych rozwiązań IoT.

Popularne zastosowania

⭐ Internet Rzeczy (IoT):

ESP32 DevKitC V4 jest sercem inteligentnych rozwiązań IoT, umożliwiając Twoim urządzeniom stałą komunikację i inteligentne działanie. Dzięki zaawansowanym modułom WiFi i Bluetooth BLE, urządzenia mogą łatwo łączyć się z internetem i innymi urządzeniami, co otwiera nieskończone możliwości w zakresie zbierania danych, przetwarzania i automatycznej reakcji na zmieniające się warunki środowiskowe. Umożliwia to tworzenie inteligentnych systemów, które uczą się i dostosowują do potrzeb użytkowników, podnosząc jakość życia i efektywność energetyczną.

⭐ Automatyka Domowa:

ESP32 DevKitC V4 to klucz do tworzenia zaawansowanych systemów automatyki domowej. Dzięki łatwości integracji z różnorodnymi czujnikami i urządzeniami, moduł pozwala na stworzenie spersonalizowanych scenariuszy domowych, od inteligentnego oświetlenia po systemy zarządzania klimatem. Wykorzystując elastyczność ESP32, możesz z łatwością zaprogramować urządzenia do automatycznego wykonania zadań w oparciu o konkretne warunki, takie jak czas, temperatura czy obecność w domu, zapewniając komfort i bezpieczeństwo mieszkańcom.

⭐ Projekty DIY:

Dla miłośników projektów DIY, ESP32 DevKitC V4 oferuje nieograniczone możliwości do eksperymentowania i kreowania własnych innowacyjnych urządzeń. Z jego pomocą, nawet początkujący mogą łatwo przenieść swoje pomysły do świata rzeczywistego, korzystając z wsparcia dla Arduino IDE i innych platform. Niezależnie od tego, czy jest to inteligentna zabawka, czy gadżet rozrywkowy, ESP32 dostarcza narzędzi i zasobów, by każdy projekt DIY był sukcesem.

⭐ Zdalny Monitoring:

ESP32 DevKitC V4 umożliwia stworzenie kompleksowych rozwiązań do zdalnego monitoringu, które mogą służyć do nadzorowania domu, biura czy dowolnej przestrzeni. Dzięki połączeniu WiFi i Bluetooth, urządzenia mogą przesyłać zebrane dane w czasie rzeczywistym, umożliwiając użytkownikom stały dostęp do informacji przez internet. Jest to idealne rozwiązanie dla tych, którzy potrzebują ciągłego monitoringu bezpieczeństwa obiektów czy parametrów środowiskowych.

⭐ Robotyka:

Dla entuzjastów robotyki, ESP32 DevKitC V4 otwiera drzwi do tworzenia inteligentnych robotów zdolnych do interakcji z otoczeniem i wykonywania skomplikowanych zadań. Dwurdzeniowy procesor zapewnia moc obliczeniową niezbędną do przetwarzania danych z czujników w czasie rzeczywistym, a szeroki zakres interfejsów pozwala na sterowanie różnorodnymi modułami i aktuatorami. Od prostych robotów edukacyjnych po zaawansowane maszyny autonomiczne, ESP32 DevKitC V4 jest fundamentem dla innowacyjnych projektów robotycznych.

Uwaga

Niniejszy produkt jest dostarczany jako komponent urządzeń prototypowych i nie może być traktowany jako gotowe urządzenie końcowe. Jest przeznaczony głównie dla twórców, hobbystów i profesjonalistów jako część składowa prototypów innych urządzeń, natomiast w przypadku integracji w urządzeniu końcowym i wprowadzeniu go na rynek ostateczna odpowiedzialność za zapewnienie zgodności z obowiązującymi przepisami prawnymi, dyrektywami i normami, spoczywa na osobie dokonującej takiej integracji.
