ЖК-ИНВЕРТОРНАЯ СВАРКА MMA 315A IGBT PM-IMG-315L

SPAWARKA INWERTOROWA MMA 315A + MASKA I MŁOTEK ZE SZCZOTKĄ

Model: POWERMAT PM-IMG-315L

Dane techniczne

• Metoda spawania: MMA
• Zasilanie: 230 V / 50 Hz
• Pobór mocy: 6,7 kVA
• Zakres prądu spawania: 20 - 315 [A]
• Prąd spawania, cykl pracy w 100%: 230 A
• Prąd spawania, cykl pracy 60%: 315 A
• Znamionowy cykl pracy: 60 %
• Średnica drutu elektrody: 1,6 - 4 mm
• Klasa izolacji: F
• Stopień ochrony: IP21S
• Długość kabla zasilającego: 185 cm
• Waga urządzenia: 1,95 kg

Model PM-MMAT-300L jest spawarką inwertorową, której konstrukcja bazuje na wydajnych tranzystorach IGBT. Wyposażona jest w czytelny wyświetlacz LCD wskazujący aktualny prąd spawania ustawiany przyciskami.

Spawarka wyposażona jest w wentylator chłodzący układy elektroniczne oraz pozostałe komponenty, a także czujnik termiczny zabezpieczający urządzenie przed przegrzaniem.

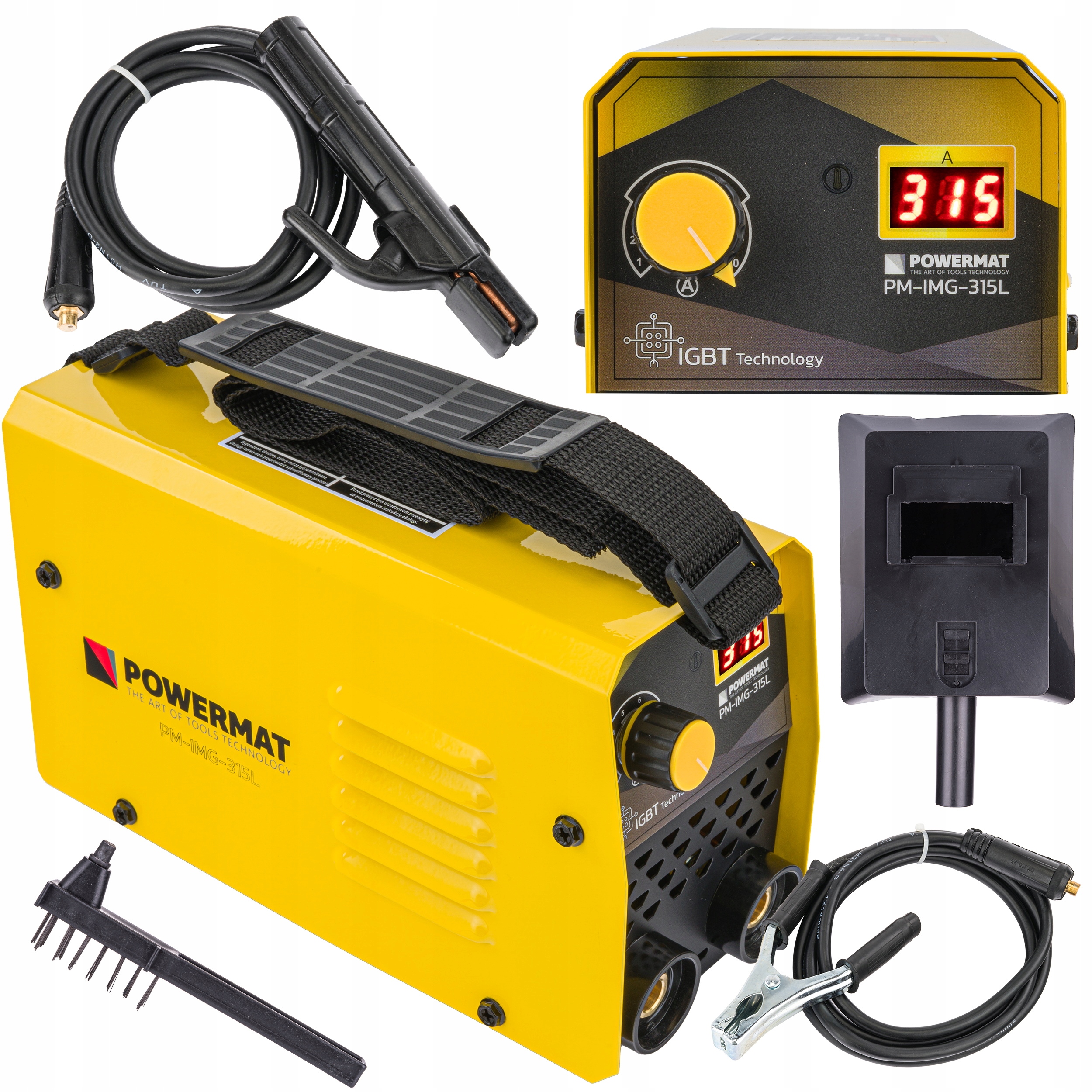

Zawartość zestawu

• Spawarka POWERMAT
• Przewód masowy (195 cm)
• Przewód spawalniczy (188 cm)
• Maska spawalnicza
• Młotek ze szczotką
• Instrukcja obsługi w języku polskim

Właściwości urządzenia PM-IMG-315L

Wbudowane automatyczne funkcje ułatwiające pracę:

HOT START nazywany popularnie gorącym startem umożliwia poprzez chwilowe podwyższenie prądu spawania ponad wartość ustawioną przez spawacza. HOT START działa w momencie zajarzenia łuku i ma na celu zapobieganiu przyklejenia elektrody do materiału. Jest dużym ułatwieniem podczas zapalania elektrody.

ANTI STICK odcina/minimalizuje napięcie i prąd spawania w wypadku zwarcia elektrody ze spawanym materiałem. ANTI STICK umożliwia spawaczowi łatwiejsze oderwanie elektrody.

ARC FORCE stabilizuje łuk niezależnie od jego długości. Zmniejszając wartości funkcji daje łuk miękki i mniejszą głębokość wtopu, natomiast zwiększając wartości funkcji powoduje głębsze wtopienie i możliwość spawania łukiem krótkim. Przy największej wartość dla funkcji ARC FORCE możliwe jest "wciśnięcie elektrody w jeziorko roztopionego metalu i przepalenie materiału na wskroś. Ten model posiada automatyczną regulację ARC FORCE.

VRD to system redukcji napięcia, którego zadaniem jest wyłączenie zasilania w ciągu kilku milisekund po skończeniu spawania. Funkcja ta odpowiada także za redukcję napięcia na elektrodzie otulonej do bezpiecznego poziomu. Funkcja VRD włącza i wyłącza zasilanie spawania, kiedy zmierzony w trakcie pracy opór elektryczny pomiędzy elektrodą a elementem spawanym wyniesie odpowiedni poziom. W momencie, gdy urządzenie nie pracuje, VRD automatycznie redukuje napięcie obwodu wtórnego między końcówkami spawalniczymi ze 105 V do 14-24 V (trwa to kilka milisekund).

Kompaktowa i minimalistyczna konstrukcja

Urządzenie spawa prądem od 20 do 315A, pozwala na spawanie elektrodą o średnicy 1,6 mm do 4 mm.

Tranzystor IGBT łączy zalety dwóch typów tranzystorów łatwość sterowania tranzystorów polowych i wysokie napięcie przebicia oraz szybkość przełączania tranzystorów bipolarnych. Spawanie elektrodą 1,6 mm jest już możliwe przy zastosowaniu bezpiecznika zwłocznego klasy C 16A. Praca na maksymalnym prądzie 315A wymaga zabezpieczenia co najmniej 20A.

Waga spawarki to jedynie 1,95 kg dzięki czemu jest ona bardzo poręczna.

Dzięki zastosowaniu dużego wentylatora w małej obudowie spawarki, zwiększono przepływ powietrza co obniżyło temperaturę tranzystorów. Sprawność urządzenia to aż 60%.

Szelki zdecydowanie ułatwiają pracę ze spawarką czyniąc ją bardziej poręczną.

Możliwości spawania urządzeniem PM-IMG-315L

Spawanie metodą MMA

Spawanie łukowe elektrodą otuloną nazywane jest również metodą MMA (Manual Arc Welding) i jest to najstarsza i najbardziej uniwersalna metoda spawania łukowego.

W metodzie MMA wykorzystywana jest elektroda otulona, która składa się z metalowego rdzenia pokrytego sprasowaną otuliną. Pomiędzy końcem elektrody a spawanym materiałem wytwarzany jest łuk elektryczny. Zajarzenie łuku ma charakter kontaktowy poprzez dotknięcie końca elektrody do materiału spawanego. Elektroda topi się i krople stopionego metalu elektrody przenoszone są poprzez łuk do płynnego jeziorka spawanego metalu tworząc po ostygnięciu spoinę. Spawacz dosuwa elektrodę w miarę jej stapiania do spawanego przedmiotu tak aby utrzymać łuk o stałej długości i jednocześnie przesuwa jej topiący się koniec wzdłuż linii spawania. Topiąca się otulina elektrody wydziela gazy, które chronią płynny metal przed wpływem atmosfery a następnie krzepnie i tworzy na powierzchni jeziorka żużel, który chroni krzepnący metal spoiny przed wpływem otoczenia. Po odsunięciu elektrody od spawanego przedmiotu łuk elektryczny ustaje i proces spawania zostaje przerwany. Po ułożeniu jednego ściegu żużel należy mechanicznie usunąć.

Podstawowa różnica w stosunku do innych metod spawania polega na tym, że w metodzie MMA elektroda ulega skróceniu. W metodzie TIG oraz MIG/MAG długość elektrody pozostaje przez cały czas niezmieniona i odległość pomiędzy uchwytem a elementem spawanym jest przez cały czas stała. W metodzie MMA, aby utrzymać stałą odległość pomiędzy elektrodą a jeziorkiem spawalniczym, uchwyt elektrody musi być przez cały czas przesuwany w kierunku spawanego elementu co powoduje, że umiejętności spawacza odgrywają szczególną rolę.

Przewody spawalnicze

Wymiary
