Устройство защитного отключения 230 В IP20 16 А 1N-полюсный A9D56616 SCHNEIDER

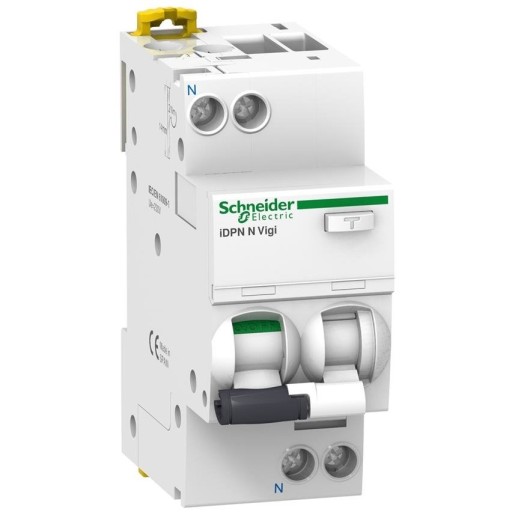

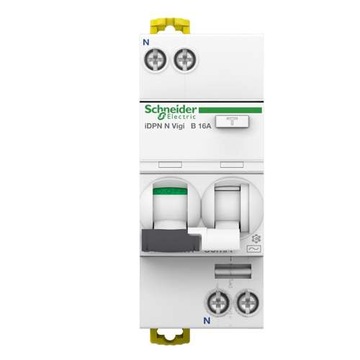

Wyłącznik różnicowoprądowy z członem nadprądowym B 16A 1P+N 30mA typ A iDPNNVigi-B16-30-A Acti9 A9D56616 SCHNEIDER ELECTRIC

Wyłącznik kombinowany firmy SCHNEIDER to idealne rozwiązanie do zastosowań domowych jak i komercyjnych. Urządzenie to jest połączeniem wyłącznika różnicowoprądowego oraz nadprądowego. Ochroni nasz obwód elektryczny przed zwarciami oraz przepięciami jednocześnie świetnie sprawdzi się również jako ochrona przeciwporażeniowa. Wyłącznik posiada stopień ochrony IP20 co oznacza zabezpieczenie przed dostępem do części niebezpiecznych ciał obcych oraz dłoni człowieka. Poprzez zastosowanie obudowy modułowej możemy podnieść stopień ochrony do IP40. Firma SCHNEIDER oferuje wyłączniki o różnym typach wyzwalania między innymi: A, AC oraz SI. Typ wyzwalania charakteryzuje przy jakich kształtach przebiegu prądu różnicowego wyłącznik pracuję prawidłowo. Dzięki zastosowaniu wyłączników kombinowanych, które pełnią jednocześnie funkcje różnych innych urządzeń. Możemy zaoszczędzić wiele miejsca w rozdzielnicy.

1. Przycisk testowania,
2. Duże pole na oznacznik obwodu,
3. Wyzwolenie na skutek zakłócenia sygnalizuje położenie dźwigni manewrowej,
4. Połączenia: od dołu szyną grzebieniową widełkową bądź od dołu lub góry przewodami,
5. Izolowane zaciski.

Parametry techniczne:

• seria i typ: Wyłącznik różnicowoprądowy z członem nadprądowym B 16A 1P+N 30mA typ A iDPNNVigi-B16-30-A Acti9 A9D56616 SCHNEIDER ELECTRIC
• prąd znamionowy: 16 A
• opis biegunów: 1P + N
• ilość zabezpieczonych biegunów: 1
• rodzaj sieci: prąd przemienny (AC)
• charakterystyka: B
• znamionowe napięcie izolacji: 400 V
• prąd różnicowy: 30 mA
• typ zabezpieczenia różnicowoprądowego: A
• częstotliwość sieci: 50 Hz
• szerokość w modułach: 4
• stopień ochrony: IP20/IP40 (obudowa modułowa)
• wysokość: 85 mm
• szerokość: 36 mm
• głębokość: 73 mm
• temperatura pracy: -25/60 °C
• podstawowy montaż: szyna DIN
• sposób montażu: zatrzaskowy

Wyłączniki różnicowoprądowe Acti 9 (RCDs)

Aparatura modułowa dostępna w Schneider Electric to także wyłączniki różnicowoprądowe z serii iID oraz IDK. Mają one szerokie zastosowanie i doskonale sprawdzą się w budownictwie komercyjnym, mieszkaniowym, a także w przemyśle. Wyłącznik różnicowoprądowy, czyli różnicówka, zabezpiecza instalację elektryczną oraz podłączone do niej urządzenia przed nagłą zmianą napięcia prądu. Tym samym chroni użytkowników przed ryzykiem porażenia.

Wyłączniki różnicowoprądowe iID z podwójnymi zaciskami firmy Schneider Electric dostępne są w wersjach 2P i 4P w zakresie prądów od 25A do 100A o typach: AC, A, B oraz SI. Trwałość elektryczna tych aparatów to 10 tys cykli. Wyłączniki różnicowoprądowe serii IDK aparatury modułowej Acti9 to wyłączniki różnicowoprądowe dedykowane do rynku budownictwa mieszkaniowego i komercyjnego. Zapewniają one ochronę przed porażeniem przy dotyku bezpośrednim (? 30 mA), ochronę przed porażeniem przy dotyku pośrednim (300 mA), ochronę instalacji przed możliwością pożaru (300 mA).

Wśród aparatury modułowej Acti9 dostępne są również wyłączniki kombinowane iDPN Vigi, które zapewniają ochronę przed przeciążeniami, porażeniem prądem i zwarciami, a przy tym pozwalają zaoszczędzić miejsce w rozdzielnicy. Oprócz tego seria Acti9 zawiera również człon różnicowoprądowy Vigi do iC60, dzięki któremu można rozszerzyć możliwości wyłączników nadprądowych o zabezpieczenie przed porażeniem. Podłączenie aparatów iID potocznie zwanych różnicówkami, nie jest problematyczne. Schemat podłączenie różnicówki znajduje się na każdym z aparatów iID. Dzięki niemu zidentyfikowanie neutralnego toru, a także zacisków połączeniowych do przewodów fazowych, jest bardzo proste i nie powinno stanowić większego problemu. Pozwala to na szybkie, a przede wszystkim bezpieczne podłączenie różnicówki.

Zastosowania

Zabezpieczenie  w budownictwie przemysłowym i komercyjnym przed:

• Porażeniem prądem elektrycznym (zgodnie z normą instalacyjną IEC 60364 i normami krajowymi).

• Ryzykiem pożaru na skutek wystąpienia prądu upływu w budynkowych instalacjach elektrycznych.

Korzyści

Nowy typ wyłącznika różnicowo-prądowego dla sieci dystrybucji końcowej niskich napięć.

• Podwyższona ciągłość zasilania z VisiTrip.

• Podwyższona ochrona elektryczna z typem Si (superodporność).

• Łatwość doboru dzięki logicznej numeracji katalogowej.

• Prostota instalowania z zaciskami przyłączeniowymi zapewniającymi szybkie, ergonomiczne, bezpieczne (IP20B) i wytrzymałe podłączenie przewodów (moment dokręcania dwukrotnie większy od standardowego).

• Przyjazny środowisku z zastosowaniem materiałów w 100% odzyskiwalnych i przetwarzalnych.
