8x беспроводной передатчик сигнала DMX512 + приемник

DMX512 Wireless 7 Odbiornik + Nadajnik 2.4G Kontroler efektów oświetlenia scenicznego LED

Proszę zanotować :

Ten DMX512 musi być podłączony do wtyczki zasilacza, aby działał, a nie do typu baterii! ! !

Pakiet zawiera:

* 1 nadajnik i 1 adapter

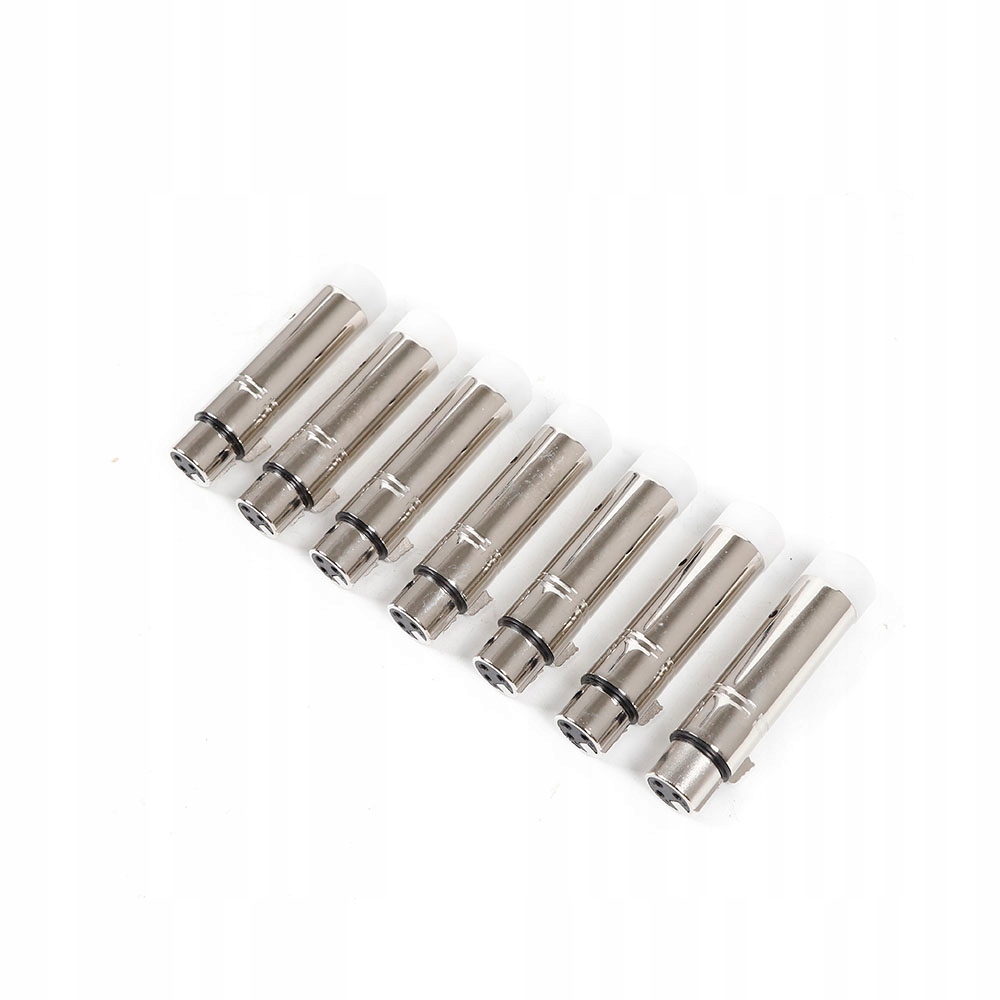

*7 Odbiornik z 7 adapterami

*Instrukcja obsługi

Lubisz imprezować, ale martwisz się o zwijanie drutu? Ten bezprzewodowy nadajnik i odbiornik uchroni Cię przed kłopotami.

Wystarczy podłączyć nadajnik do konsoli oświetlenia scenicznego, a odbiornik do oświetlenia scenicznego i można bezprzewodowo sterować oświetleniem scenicznym.

Specyfikacja:

Bezprzewodowy odbiornik/nadajnik DMX512 przesyła standardowe dane protokołu DMX512 (przez

konsola) bezprzewodowo. Podczas przesyłania danych sygnału nie ma opóźnienia czasowego, a dane sygnału są przesyłane w czasie rzeczywistym

niezawodny. Ten produkt wykorzystuje pasmo częstotliwości 2,4G ISM. EGFSK

Projekt modulacji i komunikacji; 126 kanałów automatycznego przeskakiwania częstotliwości, silne zdolności przeciwzakłóceniowe.

1. 2.4G bezprzewodowy DMX512 R/T

2. Kanał 126 automatycznie przeskakuje częstotliwość i ma silne zdolności przeciwzakłóceniowe. zapewnić inżynierię

niezawodność

3. Można ustawić 7 grup kodów identyfikacyjnych, użytkownicy mogą korzystać z 7 grup osobistych sieci bezprzewodowych bez żadnych zakłóceń

4. W tym samym miejscu ze sobą... (trójkolorowy wskaźnik LED)

5. Napięcie wejściowe: 5VDC 500mA MIN

6. Odległość komunikacji: 400M (widoczna odległość)

7. Pasmo częstotliwości roboczej: 2.4G ISM, 126 kanałów. Sekcja częstotliwości

8. Maksymalna moc nadawania: 20dBm

Instrukcja obsługi:

Zgodność między kodem identyfikacyjnym a kolorem diody LED:

1: czerwony

2: zielony

3: czerwony + zielony

4: niebieski

5: czerwony + niebieski

6: zielony + niebieski

7: czerwony + zielony + niebieski

1. Naciśnij przełącznik chwilowy nad bocznym wskaźnikiem LED, aby wskazać ustawienie identyfikatora

2. Naciśnij ponownie, aby ustawić IC na żądany identyfikator koloru, dodając 1 za każdym naciśnięciem przełącznika

przesunąć kod identyfikacyjny koloru.

3. Warunki pracy:

Dioda LED świeci się na stałe: Brak sygnału DMX lub sygnału bezprzewodowego.

Czerwona dioda LED: przesyłanie.

Zielona dioda LED: odbiór

4. Częstotliwość RF 2.400 - 2.525G, łącznie 126 kanałów, wyszukuje automatycznie,

5. Kod identyfikacyjny „1-7” grupuje kod identyfikacyjny, naciśnij „KLUCZ”, aby ustawić, może działać tylko z tym samym kodem identyfikacyjnym

nadajnik i odbiornik. (Ten sam kolor diody LED)

Instrukcja obsługi:

Nawiązywanie komunikacji:

1. Najpierw włącz bezprzewodową kartę odbiorczą DMX512, a następnie włącz zasilanie

transmitowane tablice.

2. Naciśnij przycisk „Klucz”, aby ustawić tę samą wartość ID karty wysyłanej i odbieranej. Proszę

użyj innej wartości identyfikatora, jeśli potrzebujesz użyć więcej niż 1 grup bezprzewodowych urządzeń uniwersalnych w tym samym czasie

to samo miejsce.

3. Czerwona dioda LED miga, gdy nadajnik transmituje dane DMX bez zakłóceń

sekcję, następnie odbiornik zmienia komunikowaną sekcję częstotliwości. Zielona dioda LED miga do

otrzymał poprawioną tę samą wartość ID, dioda LED miga szybciej, gdy dane DMX są szybsze.

4. Komunikacja została nawiązana poprawnie.

Należy pamiętać, że niektóre urządzenia DMX muszą być przełączone w tryb Slave w celu prawidłowego sterowania DMX. Jeśli

w trybie master wyślą sygnał DMX przez gniazda xlr powodując automatyczne skanowanie

nadajnik/odbiornik, aby przejść w tryb nadajnika z powodu obecności sygnału dmx.

To urządzenie jest przeznaczone wyłącznie do użytku w pomieszczeniach
