DVB-T2 ASR IQ 5G Защищенная антенна Telkom-Telmor

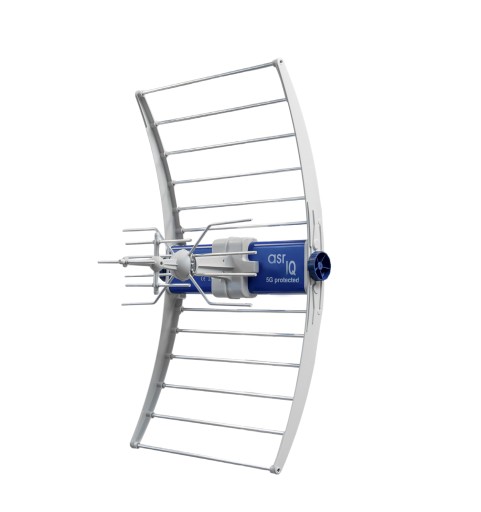

Antena DVB-T2 ASR IQ 5G Protected Telkom-Telmor

Kod towaru: ASR-IQ-5G

Nowoczesna antena szerokopasmowa dedykowana do odbioru sygnałów telewizji cyfrowej DVB-T/T2. Wersja 5G Protected posiada zaimplementowaną bardzo rozbudowaną filtrację pasmowo przepustową, która eliminuje zakłócające sygnały poza pasmowe (5G, LTE 700, LTE 800, CDMA 450, GSM 1800 itp.). Wspomniane sygnały poza pasmowe (zwłaszcza pochodzące masztów oraz telefonów), mogą powodować przesterowania przedwzmacniaczy i innych elementów aktywnych. Stosując antenę ASR IQ 5G Protected zabezpieczamy odbiór DVB-T/T2 od wpływu tych, utrudniających odbiór sygnałów.

Technologia IQ inteligentnie dobiera poziomy odbieranych sygnałów tak aby było one optymalne dla TV oraz odbiorników DVB-T/T2.

Antena posiada duży zysk energetyczny oraz wbudowany ultra nisko szumny przedwzmacniacz, który może być zasilany napięciem z zakresu 5-12V (np. TV lub odbiornik DVB-T/T2).

Niski poziom szumów własnych pierwszego stopnia wzmocnienia jest bardzo istotny dla uzyskania dobrej jakości sygnału (duży odstęp sygnał/szum).

Wersja 5G Protected posiada dodatkowo wbudowany by-pass. Nie załączenie napięcia zasilania w tej antenie sprawia, że będzie ona pracować jak antena bierna.

Cechy produktu:

• Stworzona do odbioru cyfrowej telewizji naziemnej DVB-T/T2,
• Chroni sygnał przed wpływem zakłóceń pochodzących z 5G/LTE/GSM
• Posiada nowoczesny filtr SAW pasmowo-przepustowy 470-694MHz,
• Tryb pracy - aktywny oraz pasywny (by-pass)
• Nowej generacji inteligentny przedwzmacniacz IQ zapewnia niskie szumy oraz optymalne wzmocnienie
• Estetyczna i wytrzymała konstrukcja,
• Zasilana napięciem 5…12V DC (w komplecie zasilacz ze zwrotnicą - ZZA-7).

Dane techniczne:

• TYP: asr IQ 5G Protected
• Zakres odbieranych częstotliwości: 470-694 MHz
• Zysk (maks.): 14 dBi
• Wzmocnienie przedwzmacniacza max.: 22 dB
• Maksymalny poziom wyjściowy: 102 dBµV
• Tłumienie poza pasmem pracy:
• >20 dB / 703 MHz
• >20 dB / 743 MHz
• >30 dB / 800 MHz
• >40 dB / 1600 MHz
• Polaryzacja: Pozioma (H)
• Rozwartość wiązki 3dB (płaszczyzna pozioma): 40 °
• Stosunek promieniowania – przód / tył: 24 dB
• Współczynnik szumów: <4 dB
• Poziom przełączenia (na wyjściu): 90…93 dBuV
• Pobór prądu:
• 50 mA / 12V
• 40 mA / 5V
• Zakres napięć zasilania: 5-12 VDC
• INNE
• Średnica masztu – maksymalna: 25-60 mm
• Maks. obciążenie od wiatru: 120 N
• Impedancja wyjściowa: 75 Ω
• Typ złącza wyjściowego: „F” gniazdo
• Wymiary anteny rozłożonej: 820 x 455 x 220 mm
• Opakowanie: Karton
• Wyposażenie standardowe: Nakręcany wtyk „F” x 1szt, zwrotnica ZZA-7 wraz z zasilaczem ~230V
