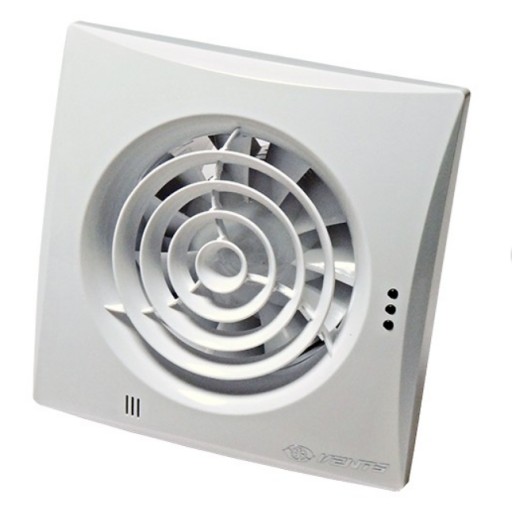

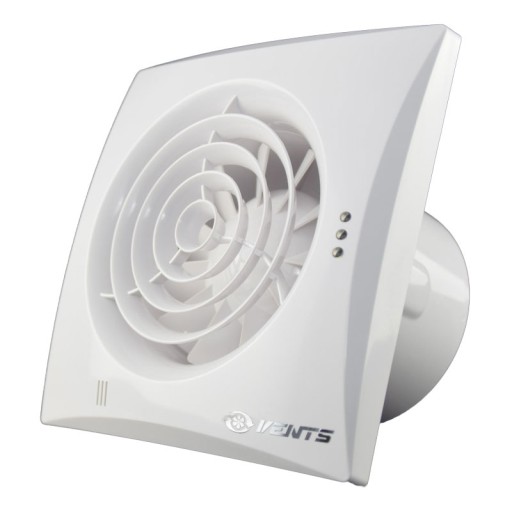

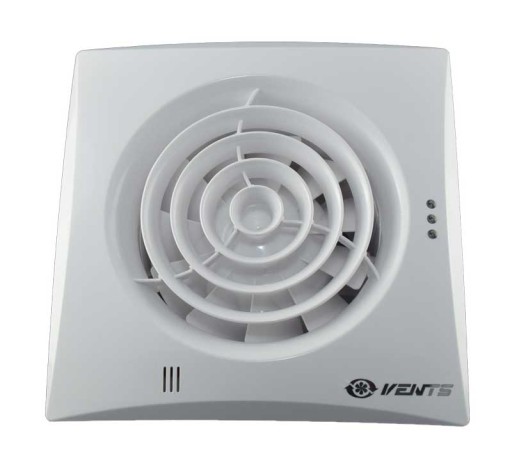

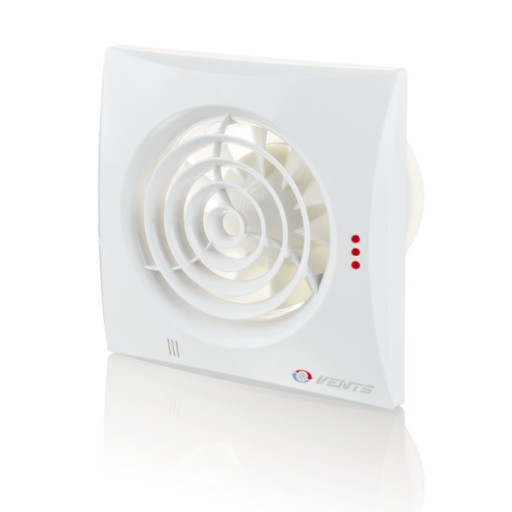

Wentylator VENTS Quiet 150 T Timer

Wentylator VENTS Quiet 150 T Timer

Innowacyjny wentylator osiowy o niskim poziomie hałasu i niskim

zużyciu energii, do wentylacji wywiewnej o wydajności do 320 m3/h.

Zastosowanie

• Innowacyjne wentylatory wywiewne, w nowoczesnej stylistyce, zapewniające wysoki poziom komfortu, przeznaczone do wentylacji pomieszczeń mieszkalnych (łazienek, kuchni, węzłów sanitarnych itp.).

• Maksymalny wydatek powietrza w połączeniu z niskim poziomem hałasu gwarantuje idealny mikroklimat.

• Przeznaczone do montażu w ciągach wentylacyjnych lub do łączenia z kanałami wentylacyjnymi

Konstrukcja

• Obudowa i wirnik wykonane są z wysokiej jakości tworzywa - ABS, odpornego na uszkodzenia mechaniczne oraz działanie promieni UV.

• Specjalnie zaprojektowana, aerodynamiczna forma wirnika o przepływie mieszanym zapewnia wysoki wydatek powietrza i niski poziom hałasu.

• Króciec wylotowy pozwala wmontować wentylator w ciąg wentylacyjny lub przyłączyć do kanału wentylacyjnego

• Wentylator wyposażony jest w specjalnie zaprojektowany zawór zwrotny, zapobiegający cofaniu się powietrza i utracie ciepła w okresie bezruchu wentylatora.

• Króciec wylotowy wentylatora posiada specjalną strumienicę, która redukuje turbulencje strumienia powietrza, powoduje wzrost ciśnienia statycznego i przyczynia się do obniżenia poziomu hałasu.

• Wysoka klasa ochrony IP45 czyni wentylator idealnym rozwiązaniem do wentylacji łazienek. Elektroniczne komponenty wentylatora są ukryte wewnątrz hermetycznych osłon. Wentylatory 150 Quiet i 150 Quiet dodatkowo posiadają specjalna przekładkę antywibracyjną na wewnętrznym obwodzie korpusu, redukującą wibracje od silnika.

Silnik

• Niezawodny silnik na łożyskach kulkowych o niskim poborze mocy

7,5 W.

• Łożyska nie wymagają konserwacji i zawierają wystarczającą ilość smaru na cały okres eksploatacji silnika (ponad 40 000 godzin nieprzerwanej pracy).

• Silnik zainstalowany jest na gumowych przekładkach antywibracyjnych pochłaniających drgania i gwarantujących cichą pracę wentylatora.

• Silnik posiada termiczne zabezpieczenie przed przegrzaniem.

• Model 150 Quiet posiada silnik dwubiegowy.

Wersja i opcja wentylatora

Quiet T - wyposażony w TIMER (opóźnienie wyłączenia od 2 do 30 min).

Montaż

• Wentylator może być montowany bezpośrednio w otworze kanału wentylacyjnego.
• W przypadku niewielkiej odległości od kanału wentylacyjnego można zastosować kanały elastyczne. Kanał elastyczny należy podłączyć do króćca wentylatora za pomocą opaski zaciskowej.
• Wentylator może być mocowany do ściany za pomocą wkrętów.
• Wentylator może być montowany na suficie.

Tryb pracy wentylatora 150 Quiet

Wybór trybu pracy dla wentylatorów 150 Quiet w wersji T poprzez instalację przełącznika:

Tryb 1 (tryb jednobiegowy)

• Domyślnie wentylator jest wyłączony. W chwili zadziałania czujników lub wyłącznika, wentylator zaczyna pracować na pierwszym biegu.

Tryb 2 (tryb jednobiegowy)

• Domyślnie wentylator jest wyłączony. W chwili zadziałania czujników lub włącznika, wentylator zaczyna pracować na drugim biegu.

Tryb 3 (tryb dwubiegowy)

• Domyślnie wentylator pracuje stale na pierwszym biegu. W chwili zadziałania czujników lub wyłącznika, wentylator przełącza się na drugi bieg.

Tryb 4 (tryb dwubiegowy)

• Domyślnie wentylator jest wyłączony. W chwili  zadziałania wyłącznika, wentylator zaczyna pracować na pierwszym biegu, w momencie zadziałania

czujnika wilgotności wentylator przełącza się na drugi bieg.

Tryb 5 (tryb dwubiegowy)

• Domyślnie wentylator jest wyłączony. W chwili zadziałania wyłącznika lub czujnika wilgotności wentylator zaczyna pracować na pierwszym biegu.

Jeżeli w czasie pracy na pierwszym biegu zadziałał wyłącznik lub czujnik wilgotności, wówczas wentylator przełącza się na drugi bieg.

Wymiary

ØD - 148 [mm]

W - 214 [mm]

H - 190 [mm]

L - 111 [mm]

L1 - 32 [mm]

Specyfikacja

Model: 150 Quiet T wyposażony w TIMER

(opóźnienie wyłączenia od 2 do 30 min).

Napięcie: 230 [V/50Hz]

Pobór mocy: 17-19 [W]

Prąd: 0.08-0.09 [A]

Maksymalny wydatek powietrza: 220-315 [m3/h]

Poziom ciśnienia akustycznego: 28-33 [dB(A)/3 m]

Waga: 1,33 [kg]

IP: 45
