Электронный счетчик импульсов C2S-R-220 для автоматизации станков

Licznik impulsów C2S-R-220

103

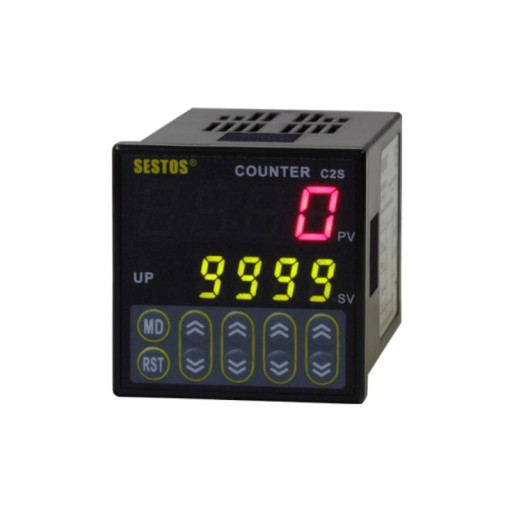

Mikroprocesorowy licznik impulsów C2S-R-220 z panelem czterocyfrowym znajduje zastosowanie we wszelkich maszynach, gdzie istotny jest pomiar długości bądź liczby naliczonych impulsów. Wskazanie długości może być odczytywane bezpośrednio dzięki funkcji przeskalowania wartości sygnału wejściowego. Urządzenie jest przystosowane do pracy z większością czujników dwustanowych (NPN, PNP).

Zasilanie AC 100-240V +/- 10%, 50/60 Hz, <=5 VA, Obwód wejściowy izolowany Zakres 1 - 9999 Wyświetlacz PV(stan aktualny): 4 cyfrowy, wysokość liter 9.9 mm, czerwone

SV(stan zadany): 4 cyfrowy, wysokość cyfr 8 mm, zielone

Wyjścia przekaźnika Obciążalność styków AC 250 V, 3A; NO/NC Żywotność Mechaniczna: 10^6 operacji – minimum.

Elektryczna: 10^4 operacji – minimum

Max. prędkość zliczania <= 100 Hz ustaw L, >= 100Hz - 5kHz ustaw H Napięcia wejściowe Wysokie(logiczne 1): 4.5 - 30 VDC

Niskie(logiczne 0): 0 - 2.0 VDC

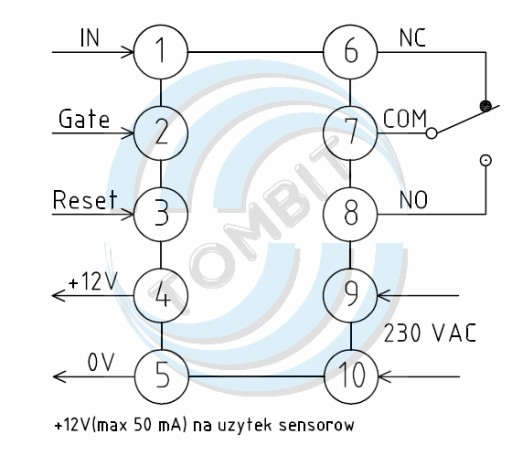

Sygnały sterujące >= 5ms IN, RESET, GATE Metody resetowania wyłączenie zasilania, zewnętrzne(RESET), ręczne Sterowanie PNP lub NPN Zasilanie zewnętrzne DC 12V/50mA(Max.)- tylko na użytek czujników Otwór montażowy 45x45mm Waga ~130 g Temperatura pracy -10~ 55° C Dopuszczalna wilgotność 35~85 RH

Pobierz instrukcję

Dane techniczne:

• długość: 15
• szerokość: 8
• wysokość: 7
