PRZECINARKA PLAZMOWA PLASMA DO CIĘCIA MAGNUM AIR 85 V2 IGBT 28MM 20A-80A

PRZECINARKA PLAZMOWA MAGNUM AIR PLAZMA 85 V2 - PRECYZYJNE I SZYBKIE CIĘCIE

✳️Producent: MAGNUM ✳️Typ: Cięcie plazmowe ✳️Prąd cięcia: 80A ✳️Max. grubość cięcia: 28mm ✳️Zasilanie:400V ✳️Gaz: powietrze

PRZEMYSŁOWA PRZECINARKA PLAZMOWA MAGNUM AIR PLASMA 85CHF V2❗❗❗

PROFESJONALNA PRZECINARKA PLAZMOWA - MAGNUM AIR PLAZMA 85 V2❗❗❗

✴️PRZECINARKA PLAZMOWA MAGNUM AIR PLAZMA 85 V2✴️

Przecinarka AIR PLAZMA 85 w nowej odsłonie. Przeznaczona jest do ręcznego lub maszynowego cięcia plazmą powietrzną elementów przewodzących prąd elektryczny, wykonanych ze stali węglowych i stopowych, aluminium i jego stopów, mosiądzu, miedzi a także żeliwa.

Urządzenie wyposażone jest w palnik umożliwiający cięcie w miejscach trudno dostępnych i we wszystkich możliwych pozycjach. Przecinarka plazmowa AIR PLAZMA 85 V2 posiada bezstykowe zajarzenie łuku oraz łuk pilotujący. Przecinarka może być zastosowana w procesach produkcyjnych, do prac warsztatowych, remontowych, a także cięcia złomu.

Urządzenie zostało zbudowane w oparciu o najnowszą technologię wykorzystującą tranzystory IGBT, co przekłada się na zmniejszenie zakłóceń elektromagnetycznych, małe straty mocy, zwiększenie wydajności i niezawodności źródła prądu oraz zmniejszenie zużycia energii. Przecinarka wyposażona jest w przeciążeniowe zabezpieczenie termiczne. Jej zaletą jest niska masa oraz płynna regulacja prądu cięcia zapewniająca wysoką jakość cięcia materiału.

CHARAKTERYSTYKA URZĄDZENIA

✅Napięcie zasilania 400v

✅Max. grubość cięcia: 28mm

✅Prąd cięcia: 80A

✅Praca w trybach 2T/4T

✅Test powietrza (sprawdzanie i czyszczenie przewodów powietrznych)

✅Cyfrowy wyświetlacz

✅Funkcja GAS TEST,

✅POST-GAS- regulacja opóźnienia wypływu powietrza po zakończeniu ciecia,

✅PRE-GAS - regulacja czasu wypływu powietrza przed pracą

✅Zajarzanie bezstykowe HF

NAJWAŻNIEJSZE ZALETY PRZECINARKI MAGNUM AIR PLAZMA 85 V2

➡️IGBT - w spawarce zastosowano nowoczesne tranzystory, rozwiązanie zapewniające minimum zakłóceń elektromagnetycznych małe straty mocy w układach podstawowych, umożliwiające zwiększenie wydajności i niezawodności źródła prądu.

➡️HF – bezstykowe zajarzenie łuku polegające na wyzwoleniu zapłonu za pomocą  wbudowanego jonizatora, bez konieczności stykania z materiałem. Łuk jest wyzwalany za pomocą prądu o wysokiej częstotliwości.

➡️POST GAS - odnosi się do procesu chłodzenia uchwytu po zakończonym cięciu. Jest to ważny krok w procesie cięcia gazem, ponieważ po zakończeniu cięcia uchwyt może być nadal gorący. Chłodzenie uchwytu pozwala uniknąć poparzeń i zapewnia bezpieczne użytkowanie urządzenia. Jest to standardowa procedura bezpieczeństwa stosowana w procesach cięcia gazem.

➡️PRE GAS - to funkcja regulacji czasu wypływu powietrza przed rozpoczęciem pracy urządzenia. Funkcja PRE-GAS pozwala na dokładne dostosowanie czasu wypływu powietrza do konkretnych warunków pracy, co może mieć istotny wpływ na optymalizację procesów oraz minimalizację ryzyka wystąpienia niebezpiecznych sytuacji.

DODATKOWE ZALETY:

➡️2T – tryb dwutaktu. W trybie tym należy wcisnąć przycisk w rękojeści uchwytu plazmowego, zajarzyć łuk i kontynuować cięcie z wciśniętym przyciskiem. Aby zakończyć cięcie należy zwolnić przycisk w rękojeści.

➡️4T – tryb czterotaktu. W tym trybie należy wcisnąć przycisk w rękojeści uchwytu plazmowego, zajarzyć łuk, zwolnić przycisk i prowadzić cięcie ze zwolnionym przyciskiem, Aby zakończyć cięcie należy ponownie wcisnąć przycisk.

➡️TEST – tryb ten służy do sprawdzenie prawidłowości działania instalacji powietrznej oraz jej czyszczenia. Rozpoczynając pracę urządzenia po jego nocnym postoju należy przedmuchać przez około 30 sekund uchwyt plazmowy przecinarki w trybie TEST w celu usunięcia skroplin z obwodu. Proces ten wydłuży czas pracy części eksploatacyjnych oraz ułatwi rozruch przecinarki.

➡️MOBILNE URZĄDZENIE DO PRACY W MIEJSCACH O UTRUDNIONYM DOSTĘPIE - przecinarka została wyposażona w dodatkową rączkę ułatwiająca przenoszenie urządzenia. Dodatkowym atutem sprzętu są niewielkie wymiary oraz waga. Plusem plazmy MAGNUM jest również uchwyt do cięcia dający nam możliwość pracy w miejscach o utrudnionym dostępie oraz cięcia w każdej pozycji.

PRZECINARKA PLAZMOWA MAGNUM AIR PLAZMA 85 V2 ZNAJDZIE IDEALNE ZASTOSOWANIE M.IN. W:

✔️Przemyśle metalurgicznym

✔️Produkcji maszyn

✔️Budownictwie

✔️Pracach hobbystycznych

✔️Oraz wielu innych branżach

TECHNOLOGIA PLAZMOWA - ZASTOSOWANIE

Do najczęstszych zastosowań cięcia plazmowego możemy zaliczyć poddawanie obróbce materiałów przewodzących prąd jak:

✔️Stali węglowych i stopowych,

✔️Aluminium i jego stopów,

✔️Mosiądzu,

✔️Miedzi

✔️Żeliwa

Cięcie plazmowe nie wymaga wcześniejszego przygotowania materiału, dzięki czemu świetnie nadaje się do powierzchni zabrudzonych, zardzewiały i pokrytych farbą. Najistotniejszym czynnikiem pozwalającym na prawidłową pracę przecinarki jest dobry kontakt elektryczny przewodu masowego z elementem ciętym. Plazma może być wykorzystywana również do cięcia:

✔️Kształtowników

✔️Blach

✔️Rur

✔️Siatki

GRUBOŚĆ CIĘCIA

Dzięki wykorzystaniu nowoczesnych technologii, udało  się uzyskać lekkie i niewielkie źródło o mocy 80A, którego maksymalna grubość cięcia zwykłej stali konstrukcyjnej wynosi :

✅Odcinające 28mm

✅Rozdzielające 25mm

✅Jakościowe 20 mm

ZALETY CIĘCIA PLAZMĄ

✅Relatywnie niski koszt zakupu i eksploatacji urządzenia.

✅Szybkie przebijanie materiału.

✅Precyzja i możliwość pracy pod wieloma kątami.

✅Wysoka jakość cięcia gwarantująca gładkie krawędzie.

✅Niewielka szczelina cięcia, pozwalająca na minimalną ingerencję w część arkusza niepoddawanego obróbce.

✅Redukcja strat materiałowych dzięki niewielkiej strefie cięcia.

CZYM JEST CIĘCIE PLAZMOWE

Plazma to zjonizowana materia o stanie skupienia przypominającym gaz. Dzięki specyficznym właściwościom zwana jest czwartym stanem materii. Plazma złożona jest zarówno z cząstek naładowanych elektrycznie, jak i obojętnych. W plazmie współwystępują zjonizowane atomy oraz elektrony, jednak cała objętość zajmowana przez plazmę jest elektrycznie obojętna. Ze względu na obecność dużej ilości jonów o różnym ładunku oraz swobodnych elektronów, plazma przewodzi prąd elektryczny, ale jej opór, inaczej niż w przypadku metali, maleje ze wzrostem temperatury.

✴️Cięcie plazmą (cięcie plazmowe) polega na topieniu i wyrzucaniu metalu ze szczeliny cięcia silnie skoncentrowanym plazmowym łukiem elektrycznym o dużej energii kinetycznej, jarzącym się między elektrodą nietopliwą a ciętym przedmiotem. Plazma tworzona jest za pomocą palnika do cięcia plazmą. Przepuszczanie strumienia sprężonego gazu przez jarzący się łuk elektryczny powoduje jego jonizację i dzięki dużemu zagęszczeniu mocy wytwarza się strumień plazmy. Dysza zamontowana w palniku skupia łuk plazmowy. Chłodzone ścianki dyszy powodują zawężanie kolumny łuku.

✴️Zasada działania cięcia plazmą wykorzystuje wysoką temperaturę w jądrze łuku plazmowego (10000÷30000K) i bardzo dużą prędkość strumienia plazmy, co powoduje, że cięty materiał jest topiony i wydmuchiwany ze szczeliny. Powszechnie stosowanym gazem plazmotwórczym jest powietrze. W urządzeniach o dużych mocach z reguły używa się argonu, azotu, wodoru, dwutlenku węgla oraz mieszanki argon-wodór i argon-hel Strumieniem plazmy jest możliwe cięcie materiałów przewodzących prąd elektryczny - wykonanych ze stali węglowych i stopowych, aluminium i jego stopów, mosiądzu, miedzi oraz żeliwa.

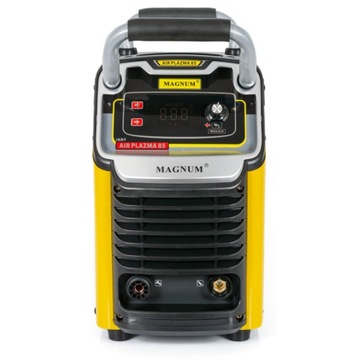

PANEL STEROWANIA

✔️Przecinarka AIR PLAZMA 85 V2 to urządzenie, które jest wyposażone w prosty w obsłudze panel funkcyjny z pokrętłem umożliwiającym płynną i precyzyjną regulację prądu cięcia w przedziale od 20 do 80 amperów. Jest to przydatne narzędzie do precyzyjnego cięcia różnych materiałów przy użyciu technologii plazmowej. Dzięki możliwości regulacji prądu cięcia użytkownik może dopasować parametry cięcia do konkretnego materiału, co wpływa na jakość i precyzję wykonanej pracy.

1. Przycisk wyboru: cięcie lub testowy wypływ powietrza.

2. Pokrętło regulacyjne i przycisk wyboru w jednym. Możliwy wybór i regulacja: czasu wypływu gazu przed rozpoczęciem ciecia, czasu wypływu gazu po zakończeniu ciecia, regulacja wartości prądu ciecia.

3. Przycisk wyboru: sterowanie w dwutakcie (2) lub czterotakcie (4)

UCHWYT PLAZMOWY LT-101 (A-101)

Wysokiej jakości uchwyt plazmowy LT-101 (A-101) o długości 6 m. Uchwyt przeznaczony do przecinarek plazmowych. Przeznaczony jest do przecinarek plazmowych wyposażonych w przyłącze EURO centralne.

✅ZALETY

• uchwyt wyposażony w części, gotowy do pracy
• ergonomiczna rękojeść
• zabezpieczenie przez przypadkowym włączeniem
• standardowa długość 6m
• standardowe przyłącze EURO

✅PARAMETRY FIZYCZNE

• Typ: A101
• Przyłącze: EURO
• Długość: 6 m

✅PARAMETRY TECHNICZNE

• Maksymalny prąd cięcia: 100 A
• Cykl pracy: 60 %
• Chłodzenie: powietrze
• Ciśnienie robocze: 4,5-5 bar
• Minimalny przepływ powietrza: 180 l/min

FILTRO-REDUKTOR

✔️W zestawie z urządzeniem znajduje się filtro-reduktor, który należy zmontować i przykręcić w wyznaczonym miejscu na tylnej ściance urządzenia.

✔️Króćce i manometr należy wkręcić w odpowiednie miejsce filtro-reduktora, uszczelniając połączenie taśmą teflonową lub klejem do uszczelniania połączeń gwintowych.

✔️Metalową blaszkę z trzema otworami należy przykręcić z tyłu obudowy zwracając uwagę na jej wypust, który jest spasowany z wycięciem filtro-reduktora.

✔️Filtro-reduktor mocuje się do tej blaszki za pomocą czerwonej nakrętki.

✔️Kierunek przepływu powietrza jest zaznaczony strzałkami na jego obudowie.

✔️Filtro-reduktor musi być zamontowany w pozycji pionowej z pokrętłem regulacyjnym u góry.

DANE TECHNICZNE

PARAMETRY ZASILANIA

• Napięcie zasilania: 400V
• Częstotliwość: 50Hz
• Ilość faz: 3ph
• Wymagane zabezpieczenie sieci: 25A/C

PARAMETRY TECHNICZNE

• Prąd cięcia: 20 - 80A
• Prąd cięcia przy sprawności 60%: 80A
• Maksymalna grubość cięcia: 28mm
• Maksymalna grubość cięcia rozdzielającego: 25mm
• Maksymalna grubość jakościowego: 20mm
• Napięcie stanu jałowego: 268V
• Ciśnienie sprężonego powietrza: 5bar
• Pobór powietrza: 180l/min
• Sposób zajarzenia: HF - bezdotykowe

PARAMETRY FIZYCZNE

• Stopień ochrony: IP21S
• Waga: 19,5kg

✴️KUPUJĄC U NAS OTRZYMUJESZ✴️

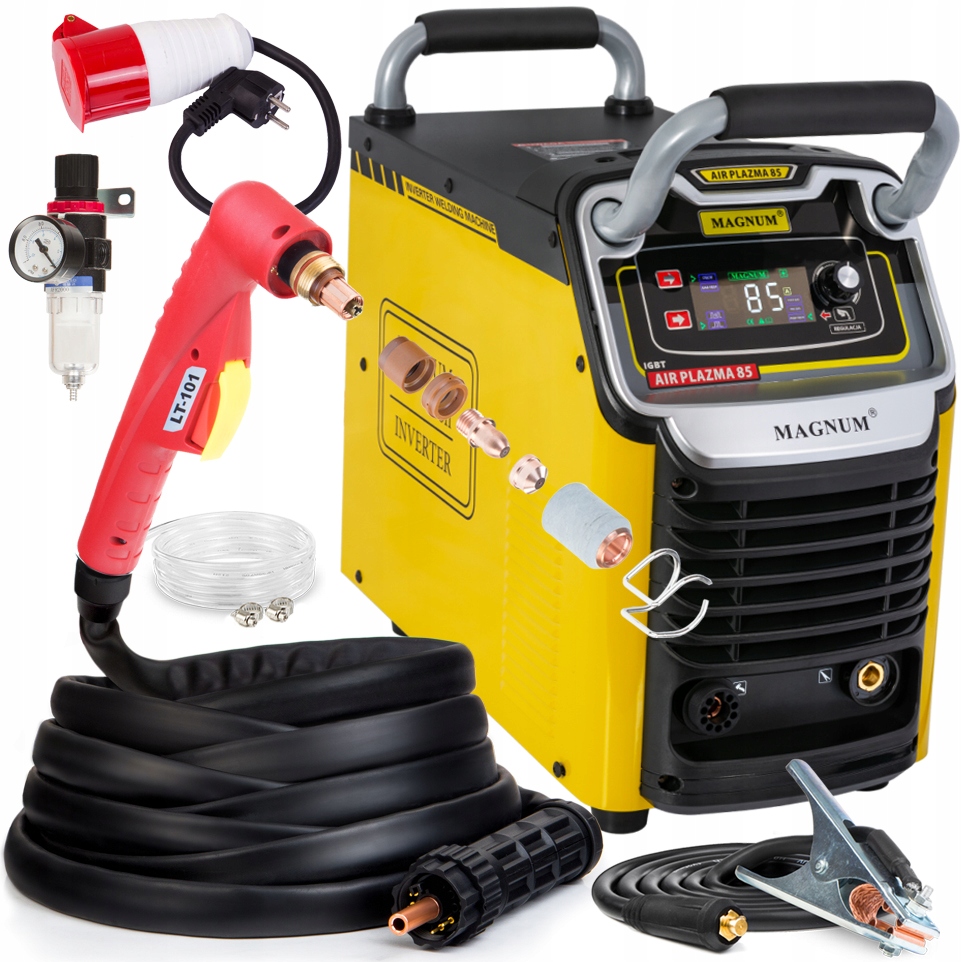

ZESTAW ZAWIERA:

• Przecinarka plazmowa MAGNUM AIR PLAZMA 85 V2
• Uchwyt plazmowy typ A-101 - 6m
• Uchwyt masowy - 3m
• Filtro-reduktor - 1szt.
• Wąż do podłączenia powietrza - 1szt.
• Opaski zaciskowe - 2szt.
• Instrukcja obsługi i karta gwarancyjna
