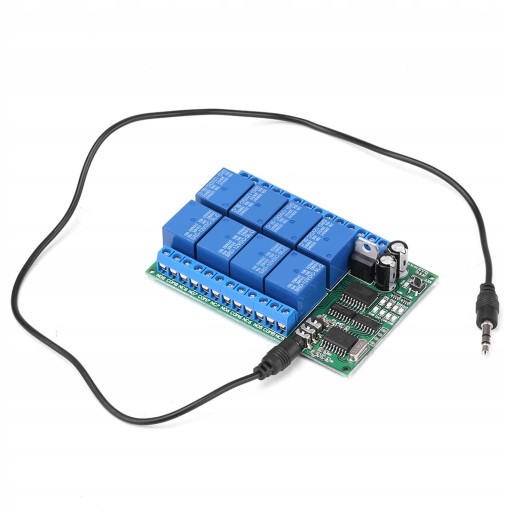

DC 12V 8CH релейный телефонный голосовой декодер DTMF

Funkcja:

1. To jest kontroler audio DTMF z czterema kanałami, dowolnym telefonem lub telefonem stacjonarnym z kodem klucza DTMF zdalnie steruje otwieraniem i zamykaniem przekaźnika produktu

2. Większość smartfonów i funkcji maszyny to kod DTMF

3. Napięcie robocze DC 12 V, z zabezpieczeniem przed odwrotną polaryzacją

4. Stan gotowości 11-13 MA, 1 przekaźnik otwarty 44MA, 2 przekaźniki otwarte 77MA, 3 przekaźniki otwarte 110MA, 4 przekaźniki otwarte 140MA, 5 przekaźników otwarte 170MA, 6 przekaźników otwartych 197MA, 7 przekaźników otwartych 223MA, 8 przekaźników otwartych 247MA

5. Osiem trybów działania, bez blokady (chwilowy), samoblokujący (przełącznik), blokujący (zatrzask), opóźnienie 5/20/60/120/250 sekund

Specyfikacja:

• Cechy:
• Jest to kontroler audio DTMF z czterema kanałami, dowolnym telefonem lub telefonem stacjonarnym z kodem klucza DTMF zdalnie steruje otwieraniem i zamykaniem przekaźnika produktu.
• Większość smartfonów i funkcji maszyny to kody DTMF.
• Napięcie robocze DC 12 V, z zabezpieczeniem przed odwrotną polaryzacją.
• Tryb gotowości 11-13 MA, 1 przekaźnik otwarty 44MA, 2 przekaźniki otwarte 77MA, 3 przekaźniki otwarte 110MA, 4 przekaźniki otwarte 140MA, 5 przekaźników otwartych 170MA, 6 przekaźników otwartych 197MA, 7 przekaźników otwartych 223MA, 8 przekaźników otwartych 247MA.
• Osiem trybów działania, bez blokady (chwilowy), samoblokujący (przełącznik), blokujący (zatrzask), opóźnienie 5/20/60/120/250 sekund.
• Domyślne polecenie sterujące to 1/2/3/4/5/6/7/8. Przykład: Wybierz 1, aby sterować przekaźnikiem 1, wybierz 2, aby sterować przekaźnikiem 2, wybierz 3, aby sterować przekaźnikiem 3, wybierz 4, aby sterować przekaźnikiem 4; polecenia sterujące można zmienić na dowolne 1-4 bity.
• Dane techniczne:
• Model: AD22A08
• Napięcie robocze: prąd stały 12 V
• Rozmiar: ok. 94 x 62 x 18 mm/3,7 x 2,44 x 0,7 cala
• Maksymalne obciążenie: 10A/250VAC, 10A/125VAC, 10A/30VDC, 10A/28VDC, 10A/12VDC
• Instrukcje:
• Potrzebujesz dwóch telefonów, jeden jako odbiornik (telefon_1), drugi jako nadajnik (telefon_2); telefon komórkowy_1 podłączony kablem audio DTMF 3.5 MM kontroler audio (kontroler do zasilania), a następnie za pomocą telefonu_2 (może to być telefon stacjonarny) zadzwoń na telefon_1, telefon_1odebrano, tak aby dwa telefony dzwoniły do ​​​​siebie; Następnie wybierz 1/2/3/4/5/6/7/8 przez phone_2keypad, aby sterować 8 przekaźnikami.
• Ostrożność:

1. Kontroler audio DTMF musi korzystać ze stabilnej pracy zasilacza DC 12 V (zalecenia 2A lub wyższe od zasilacza)

2. Zdalne sterowanie kontrolerem za pomocą telefonu komórkowego, odbiornikiem musi być telefon z interfejsem audio 3,5 mm, nadajnikiem może być telefon komórkowy lub telefon stacjonarny

3. Jako odbiornik telefonu musi wydać dźwięk (nie wyciszony), inaczej nie będą sterować przekaźnikami.

• Słowniczek:
• NIE: Normalnie otwarty
• COM: wspólny terminal
• NC: normalne połączenie
• Przekaźnik otwarty: COM podłączony NO, ale odłączony NC
• Relayclose: COM odłączony NO, ale NC podłączony COM.
• Bez blokady (chwilowy): wybierz 1 (2/3/4 jest taki sam), przekaźnik 1 "otwarty", przekaźnik zamknięty po 1 sekundzie opóźnienia
• Samoblokujący: wybierz 1, przekaźnik 1 „otwórz”, wybierz ponownie 1, przekaźnik 1 „wyłącz” i tak dalej
• Blokada: wybierz 1, przekaźnik 1 "otwarty", inne przekaźniki "wyłączone", wybierz 2, przekaźnik 2 "otwarty", inne przekaźniki "wyłączone" i tak dalej
• "Opóźnienie": Wybierz 1, przekaźnik 1 "Otwórz", przekaźnik 1 "Zamknij" po pewnym czasie
• Wybór trybu:
• Osiem trybów pracy, elektryczny ironjumper (zdjęcie powyżej) na podkładkach Schemat połączeń:
• 1Steruj obwodem 12V, okablowanie jak pokazano poniżej. Obciążenie „LOAD” może być oświetleniem LED, wentylatorami, silnikami, routerami i innymi urządzeniami 12 V 2 DC 1-110 V lub AC 85-265 V, okablowanie pokazano poniżej. Obciążeniem „LOAD” mogą być światła LED, wentylatory, silniki i inne rodzaje urządzeń napięciowych AC i DC.
• Paczka zawiera:
• 1 x moduł przekaźnika
• Kabel audio 1 x 3,5 mm
