Комплект для нагрева котловой воды Нагреватель 230 В SINUS 4000 MPPT Панели 2160 Вт

Zestaw składa się z 6 paneli monokrystalicznych FullBlack o mocy 360W każdy, przetwornicy GREEN BOOST 4000 Sinus oraz kompletnego okablowania o długości 20 metrów.

Jest to gotowy system do podłączenia pod grzałkę w bojlerze o mocy do 4kW.

Moc Wyjściowa paneli to 2160W.

Przetwornica solarna typu GREEN BOOST 4000 Sinus służy do zasilania urządzeń grzewczych bezpośrednio z modułów solarnych PV.

System jest bardzo prosty i jednocześnie funkcjonalny. Wymagane jest od 5 do 12  klasycznych paneli PV (300W - 500W) które będą podłączone szeregowo, a ich sumaryczne napięcie będzie w zakresie od 110V do 500V (dla prawidłowego przełączenia z sieci na PV potrzebne jest napięcie minimum 200VDC).

Zalecamy jednak zastosowanie takiej ilości modułów, aby ich sumaryczne napięcie przekraczało 300 V ale nie było większe od 380V. Pozwoli to uzyskać dobre efekty pracy całego zestawu.

Maksymalny prąd z PV jaki może obsłużyć przetwornica to 10A.

W skład zestawu wchodzi:

✔️ 6 monokrystalicznych paneli PV 360W Astro Full Black Mono Half-Cut

✔️ Przetwornica Solarna Przetwornica solarna GREEN BOOST 4000 PRO Volt Polska

✔️ komplet przewodów 20 metrów ze złączami

✔️ instrukcję instalacji

❌ BOJLER NIE WCHODZI W SKŁAD ZESTAWU ❌

✅Panel Solarny 360W Astro FULL BLACK MONO HALFCUT 10,68A 39.80V 176,5cm×104,8cm×3,5cm

• Maksymalna moc (Pmax): 360 Wp
• Napięcie mocy maksymalnej (Vmp): 33,24 V
• Natężenie mocy maksymalnej (Imp): 10,68 A
• Napięcie obwodu otwartego (Voc): 39,80 V
• Prąd zwarcia (Isc): 11,15 A
• Sprawność modułu: 19.2%
• Tolerancja mocy: 0~+5W
• Maksymalny prąd nominalny bezpiecznika: 20 A
• Liczba ogniw: 120 (6x20)
• Klasa II
• Wymiary panela: 176,5cm×104,8cm×3,5cm
• Waga: 19,5 kg
• Materiał ramy: anodowany stop aluminium
• Temperatura pracy: -40*C - +85*C
• Szyba: szkło hartowane antyrefleksyjne 3.2 mm
• Skrzynka przyłączeniowa: IP68, 3 diody
• Złącze MC4 x2 4mm2

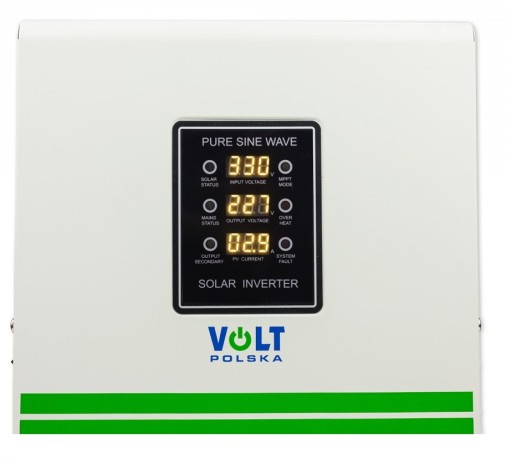

✅Przetwornica solarna GREEN BOOST 4000 PRO Volt Polska

W jaki sposób działa przetwornica GREEN BOOST 4000?

Prąd stały wytwarzany na modułach PV (panelach), który nie nadaje się do bezpośredniego zasilania urządzeń grzewczych (ze względu na wysokie napięcie stałe), zostaje przez przetwornicę zamieniony na prąd przemienny, którym można zasilać urządzenia grzewcze.

Dodatkowo przetwornica wytwarza napięcie o przebiegu sinusoidalnym, więc może z powodzeniem być wykorzystane do zasilania innych urządzeń np silniki, lodówki, klimatyzatory (po zapewnieniu odpowiedniego poziomu napięcia).

Więc taki inwerter solarny możesz wykorzystać nie tylko do grzania wody, ale też do schłodzenia pomieszczenia czy nawet skoszenia trawy na działce.

Przetwornica posiada wtyczkę 230VAC, którą można wpiąć do instalacji domowej.

Gdy zapadnie zmrok, napięcie sieciowe 230V zostanie przekazane automatycznie na wyjście przetwornicy.

Podłączenie do sieci nie jest obowiązkowe, do dodatkowa opcja.

➡️ Dane techniczne:

• Moc maksymalna: 4000W
• Zakres napięcia z paneli: 200-500 VDC,
• Zalecany zakres napięcia z modułów PV: >270 VDC,
• Maksymalna moc z modułów PV: ≤ 4000W
• Maksymalny prąd wejściowy z PV: 10A
• Zakres napięcia wyjściowego: 70-245VAC/50Hz,
• Przebieg napięcia wyjściowego: sinus,
• Częstotliwość napięcia wyjściowego: ~50Hz
• Rodzaj zasilania (wejściowe): MC4 (żeńskie-męskie)
• Gniazdo wyjściowe: 2 szt
• Zabezpieczenia przeciążeniowe/zwarciowe/nadnapięciowe: tak
• Zabezpieczenie termiczne: x°C
• Temperatura pracy: x°C ÷ x°C
• Sprawność: do x %
• Chłodzenie: aktywne
• Stopień ochrony: IP21
• Wymiary ok: 250x140x320mm
• Waga: ok 4,5 kg

➡️ Ten model nie posiada gniazda "secondary", na dwóch gniazdach napięcie jest jednocześnie.

Przetwornica posiada funkcję BYPASS czyli funkcję przełączania źródła zasilania.

Priorytet to system PV, w przypadku braku mocy lub jest noc układ przełączy zasilanie odbiornika na sieć.

Mamy zapewnione praktycznie ciągłe zasilanie. Podłączenie do sieci nie jest wymagane.

Przetwornica nie posiada funkcji podnoszenia napięcia.

Dlatego podłączając system paneli o napięciu niższym niż 300V na wyjściu przetwornicy nie uzyskamy napięcia ok 230V.

Aby na wyjściu przetwornicy było napięcie 220-230V napięcie z PV musi być na poziomie minimum 300V.

Gdy z PV mamy napięcie 400V to wyjściowe napięcie będzie na poziomie 235V w trybie STABLE, a w trypie MPPT ok 245V.

Dlatego zalecamy, aby napięcie z PV nie było większe niż 380V.
