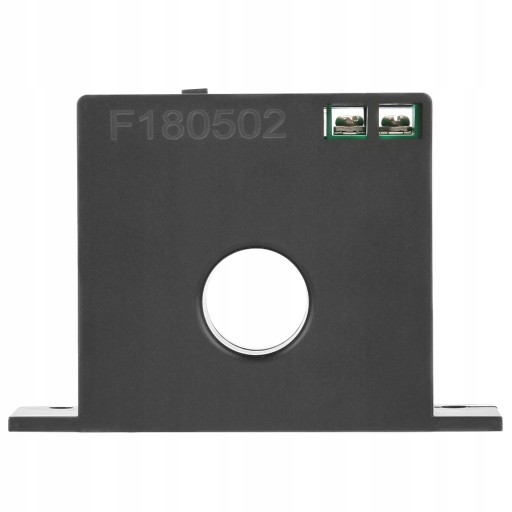

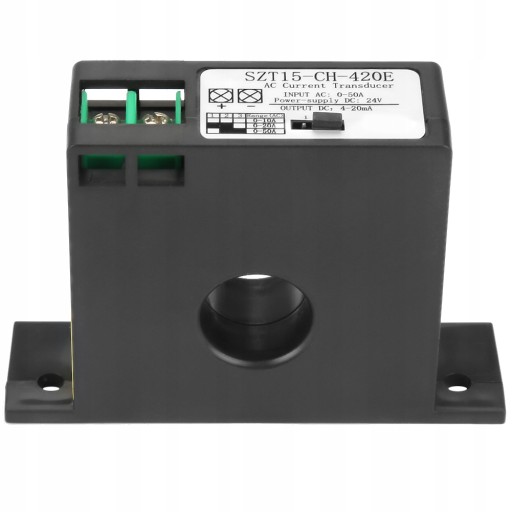

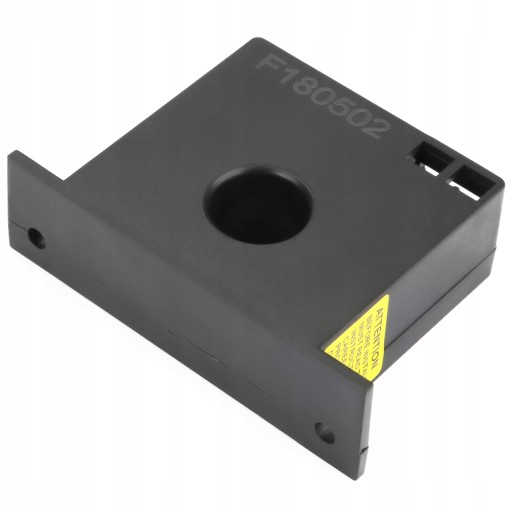

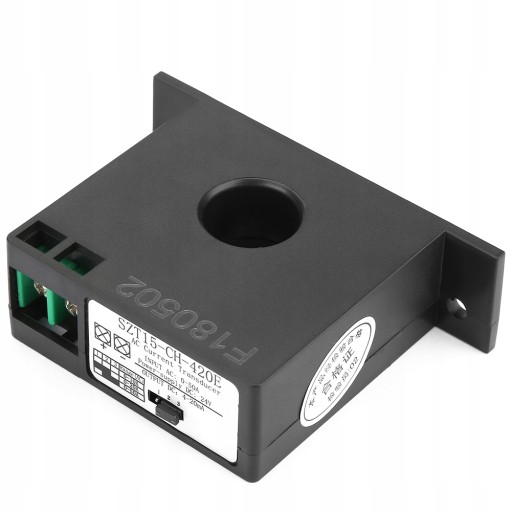

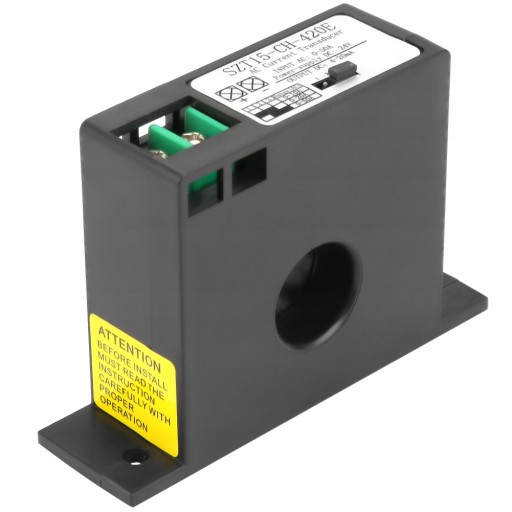

SZT15-CH-420E Преобразователь тока Датчик

Funkcja:

1. Wzajemne monitorowanie prądu indukcyjności, wysoka dokładność wykrywania prądu, stabilna wydajność, bezpieczna izolacja wejścia i wyjścia.

2. Można wybrać zmierzony prąd AC: 0-10A / 20A / 50A.

3. Sygnał wyjściowy DC: 0-5V / 0-10V /4-20mA dostępne są trzy formy.

4. Instalacja i użytkowanie są łatwe i wygodne, nie ma potrzeby podłączania serii prądu stałego do obwodu podczas pomiaru.

5. Konstrukcja serca, izolacja wytrzymuje napięcie do 2000 V AC.

Specyfikacja:

• Przetwornik prądu przemiennego SZT15-CH-420E umożliwia izolowany pomiar prądu przemiennego w sieci lub obwodzie w czasie rzeczywistym i przekształca go na wyjściowy sygnał prądowy 0-5V/0-10V lub 4-20mA DC. Można go łączyć z różnymi AD i tworzyć różne cyfrowe scentralizowane systemy akwizycji. Lub wyślij do PLC, aby utworzyć automatyczny system sterowania lub dopasować tradycyjne analogowe i cyfrowe przyrządy wskazujące, wyświetlić zmierzoną wartość.
• Cechy:

1. Wzajemne monitorowanie prądu indukcyjności, wysoka dokładność wykrywania prądu, stabilna wydajność, bezpieczna izolacja wejścia i wyjścia.

2. Można wybrać zmierzony prąd AC: 0-10A / 20A / 50A.

3. Sygnał wyjściowy DC: 0-5V / 0-10V /4-20mA dostępne są trzy formy.

4. Instalacja i użytkowanie są łatwe i wygodne, nie ma potrzeby podłączania serii prądu stałego do obwodu podczas pomiaru.

5. Konstrukcja serca, izolacja wytrzymuje napięcie do 2000 V AC.

6. Histereza magnetyczna mniejsza niż 1%, może być stosowana w warunkach silnego pola magnetycznego.

7. Zewnętrzna obudowa wykonana jest z samogasnącego materiału, bezpiecznego i trwałego.

8. Służy do monitorowania prądu przemiennego, wykrywania, ochrony przed przeciążeniem prądowym, a także jako przełącznik elektroniczny do automatycznych systemów sterowania.

9. Nadaje się do różnych zastosowań wymagających konwersji prądu i napięcia.

10. Charakteryzuje się dużą zdolnością do przeciążenia, wysoką precyzją, wysoką izolacją, wysokim bezpieczeństwem, niskim zużyciem energii i silną zdolnością przeciwzakłóceniową.

• Specyfikacja:
• Nazwa produktu: przetwornik prądu przemiennego

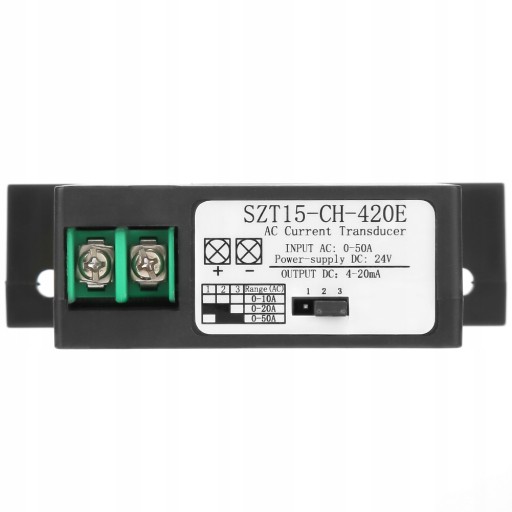

• Model: SZT15-CH-420E
• Zasilacz:
• Typ wyjścia napięciowego, samozasilanie nie wymaga zewnętrznego prądu.
• Typ wyjścia prądowego wymaga zewnętrznego prądu stałego: 24 V ± 10%
• Wejściowy prąd przelotowy (AC):
• 0-10A / 20A / 50A (seria SZT15)
• 0-100A / 150A / 200A (seria SZT20)
• Typ wyjścia (prąd stały):
• Typ wyjścia napięciowego: 0-5 V/10 V
• Typ wyjścia prądowego: 4-20mA
• Włącz minimum:
• 0,5 ± 0,2 A (typ okrągły)
• 1,5 ± 0,2 A (typ cęgowy)
• Maksymalny prąd przez prąd: 200%, prąd zasilania nie może przekroczyć 200% wartości znamionowej
• Pobór mocy: ≤1 W
• Taśma: ≤1%
• Dokładność: ±1%
• Maksymalny prąd upływu: ≤0,1mA
• Liniowość: 10%-100%
• Czas odpowiedzi: ≤200ms
• Przez średnicę drutu serca: 0,35-20 mm
• Temperatura pracy: -20-60°C
• Wilgotność pracy: 5-95% (bez kondensacji)
• Materiał obudowy: tworzywo samogasnące ABS (Cycolac 94v-0)
• Napięcie wytrzymywane izolacji: 2000VAC 50/60Hz 1min
• Lista pakietów:
• 1 * przetwornik prądu przemiennego
• Zasada działania:

1. W oparciu o indukcję elektromagnetyczną prąd indukcyjny będzie generowany, gdy zmienia się prąd w obwodzie. Przekształć duży prąd w standardowy mały prąd przez transformator,

2. Poprzez odpowiedni obwód przetwarzania sygnału i obwód sterowania wyjściem, sygnał prądu stałego 0-5/10v lub 4-20mA może być wyprowadzany i przesyłany do systemu następnego poziomu.
