АВТОМОБИЛЬНОЕ РЕЛЕ ИМПУЛЬСНОЕ БИСТАБИЛЬНОЕ 12В 4-DSP 4DSP УСЛОВНОЕ <2с

[Numer wewnętrzny: ID1935]

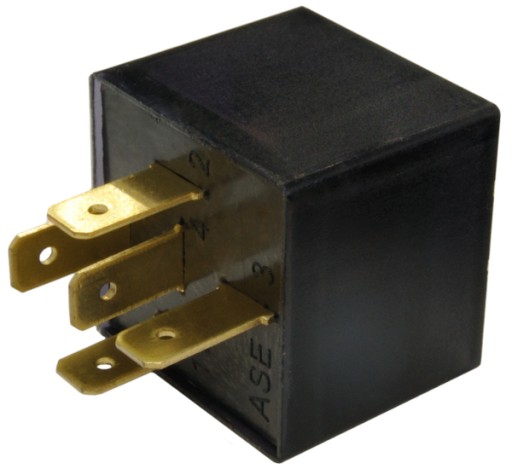

PRZEKAŹNIK SAMOCHODOWY BISTABILNY WARUNKOWY 4-DSP (<2s)

Zasada działania:

• Po pojawieniu się sygnału sterującego (impuls +12V, czas trwania do 2s) na wejściu sterującym 1, przekaźnik zewrze styki 3 i 5.
• Ponowne pojawienie się sygnału sterującego (do 2s) zmieni stan przekaźnika na przeciwny (wyłączony) czyli rozewrze styki 3 i 5.

Innymi słowy: każde pojawienie się impulsu sterującego (o długości do 2 sekund) na wejściu 1, zmienia stan przekaźnika na przeciwny (zwarty/rozwarty)

Impulsy sterujące dłuższe niż 2 sekundy są ignorowane.

Zanik zasilania powoduje powrót do stanu początkowego (reset).

Zastosowanie:

Przekaźniki serii 4D umożliwiają zdublowanie funkcji włącznika bistabilnego, czyli niezależne załączanie 2 odbiorników prądu 1 włącznikiem bistabilnym.

Ponadto, zastosowanie w połączeniu z przekaźnikiem serii 4K umożliwia niezależne załączanie 2 odbiorników prądu 1 włącznikiem monostabilnym.

Parametry:

• Sterowanie cewki: 11V-15V
• Maksymalny prąd: 30A (max 420W)
• Liczba konektorów: 5 szt.
• Szerokość konektorów: 6,3mm
• Szczelność: IP65
• Praca w zakresie temperatur: od -30°C  do +70°C

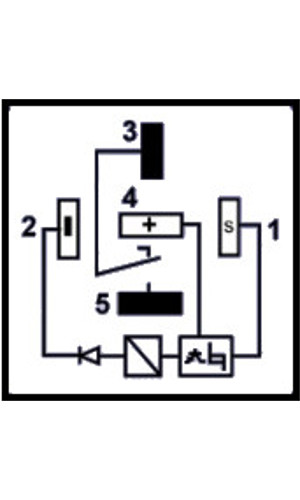

Podłączenie:

1) Sterowanie "+"

2) Zasilanie "-"

3) Styk roboczy NO

4) Zasilanie "+"

5) Styk roboczy NO

Przekaźnik wymaga stałego zasilania na stykach 2 i 4, na styk 1 podajemy sygnał sterujący.

Efektem pracy przekaźnika jest zwieranie i rozwieranie styków roboczych 3 i 5.

Wymiary:
