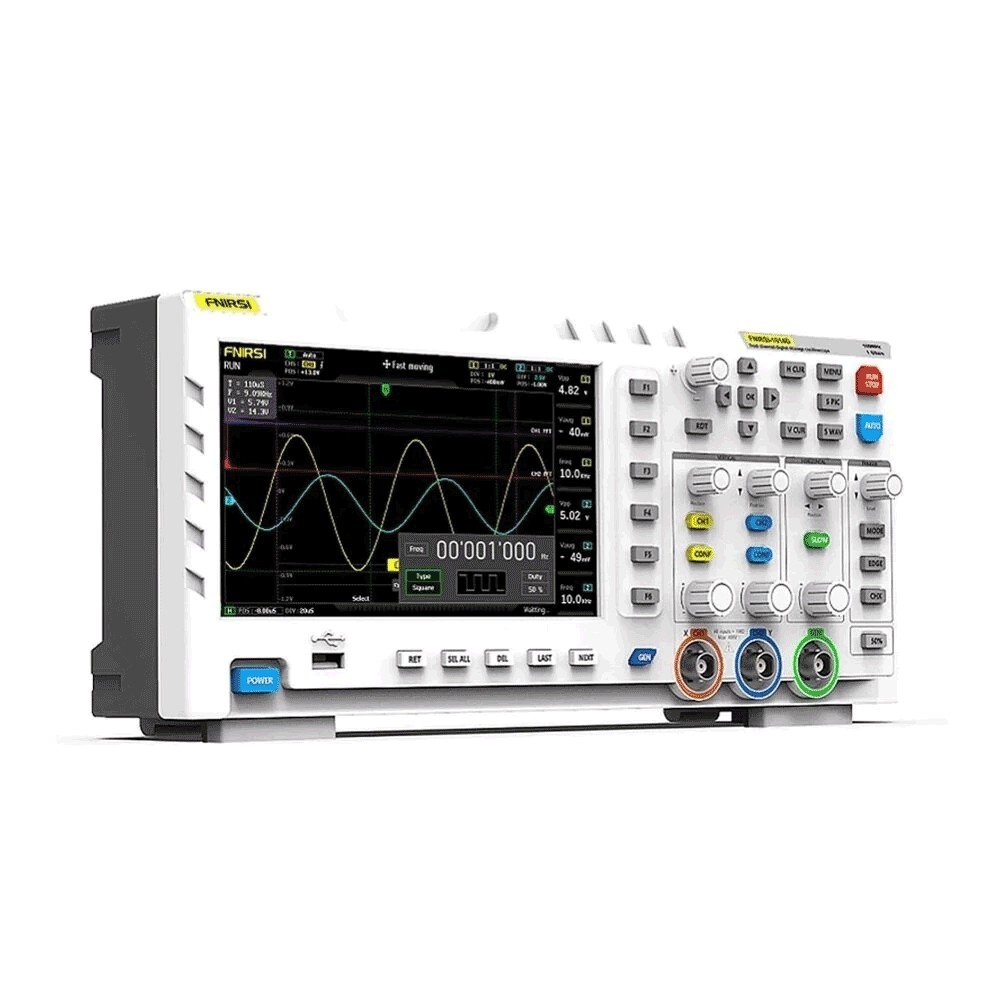

Двухканальный осциллограф 2-в-1 с DDS-генератором FNIRSI 1014D + дополнительный пробник

Tylko u nas 2 sondy w zestawie: P6100 (1:10) oraz niestandardowa P4100 (1:100) pozwala na pomiar napięcia aż do 2kV

Fnirsi 1014D to rozbudowany, dwukanałowy oscyloskop cyfrowy umożliwiający dokładną obserwację oraz wnikliwą analizę przebiegu sygnałów elektrycznych. Można nim badać urządzenia elektroniczne o napięciu dochodzącym do 40V lub 400V (przy zastosowaniu dzielnika 10x). Sprzęt diagnostyczny do działania wykorzystuje napięcie 5V dostarczane przez dołączony do zestawu zasilacz. Oscyloskop może być też zasilany przy pomocy zwykłej ładowarki do urządzeń smart wyposażonej w port USB.

Oscyloskop cyfrowy Fnirsi 1014D zapewnia częstotliwość próbkowania na poziomie 1 GS/s, a wyniki są na bieżąco wyświetlane na dużym, kolorowym ekranie TFT LCD o rozdzielczości 7 cali. Odczytywanie danych wysoka ułatwia rozdzielczość wyświetlacza wynosząca 800 x 480 pixeli, a duży kontrast pozwala na pracę praktycznie w każdych warunkach oświetleniowych.

Fnirsi 1014D umożliwia analizę dwóch kanałów przy szerokości pasma wejściowego dochodzącej do 100 MHz, a impedancja wejściowa każdego z nich wynosi 1MΩ. Zapewnia to możliwość jednoczesnego analizowania dwóch kompletnie osobnych sygnałów, tym samym pozwalając diagnozować lub porównywać ze sobą zaawansowane układy elektroniczne. Precyzja badania przebiegu napięcia wynosi +/- 0,01%, zapewniając wystarczającą dokładność do prowadzenia zaawansowanych prac serwisowych.

Pomiary mogą być dokonywane automatycznie w trybie AUTO, który samodzielnie reguluje odpowiednią podstawę czasu oraz czułość napięciową. Fnirsi 1014D umożliwia także manualną selekcję części przechwytywanego przebiegu. Wystarczy tylko wybrać interesujący zakres badanego sygnału elektrycznego i odczytać interesujące wartości.

Na pochwałę zasługuje również rozbudowana pamięć wewnętrzna wynosząca 1 GB. Dzięki niej Fnirsi 1014D może przechowywać nawet do 1000 wykonanych podczas analizy zrzutów ekranu lub przebiegów napięcia. W tym celu wystarczy tylko wcisnąć przycisk (odpowiednio „S PIC” lub „S WAV”) znajdujący się na froncie obudowy urządzenia. Zapisane piliki mogą zostać następnie w łatwy sposób wyeksportowane poprzez interfejs USB po podłączeniu oscyloskopu do komputera lub laptopa.

Fnirsi 1014D będzie świetnym narzędziem diagnostycznym zarówno dla profesjonalistów, jak i również zapalonych amatorów zajmujących się samodzielnym serwisowaniem elektroniki. Jego intuicyjna obsługa ułatwi również pracę początkującym adeptom elektroniki, dzięki czemu ten oscyloskop cyfrowy świetnie sprawdzi się też w placówkach edukacyjnych.

Specyfikacja:

• Liczba kanałów: 2;
• Częstotliwość próbkowania: 1 GSa/s;
• Czułość napięciowa: od 50mV do 500V;
• Zakres regulacji podstawy czasu: od 10ns do 50s;
• Dokładność pomiaru częstotliwości: +/- 0,01%;
• Czas narastania: mniej niż 3nS;
• Wbudowana pamięć: 1 GB (do 1000 zrzutów ekranu lub do 1000 przebiegów napięcia);
• Możliwość bezpiecznej pracy z napięciem dochodzącym do 400V;
• Napięcie pomiarowe do 40V przy dzielniku 1x oraz 400V przy dzielniku 10x;
• Szerokość pasma analogowego: 100 MHz;
• Impedancja wejściowa: 1MΩ
• Tryby wyzwalania: pojedynczy, normalny, automatyczny;
• Wbudowany 12-funkcyjny generator DDS (VPP, VP, Vmax, Vmin, Vavg, Vrms, częstotliwość, Duty+, Duty-, Time+, Time-, okres);
• Czytelny 7-calowy wyświetlacz TFT LCD o rozdzielczości 800 x 480 px;
• Wbudowany interfejs USB umożliwiający podłączenie do komputera lub laptopa;
• Wymiary fizyczne: 310 mm x 145 mm x 70 mm;

W zestawie z oscyloskopem cyfrowym Fnirsi 1014D dostarczany jest zasilacz USB wraz z przewodem, dwie sondy oscyloskopowe 100 MHz x1/x10 i 1x/x100, przewód pomiarowy ze złączem BNC typu krokodyl, dodatkowy przewód USB oraz instrukcja obsługi w języku angielskim.
