FNIRSI DSO152 DSO-152 Портативный цифровой осциллограф 200 кГц

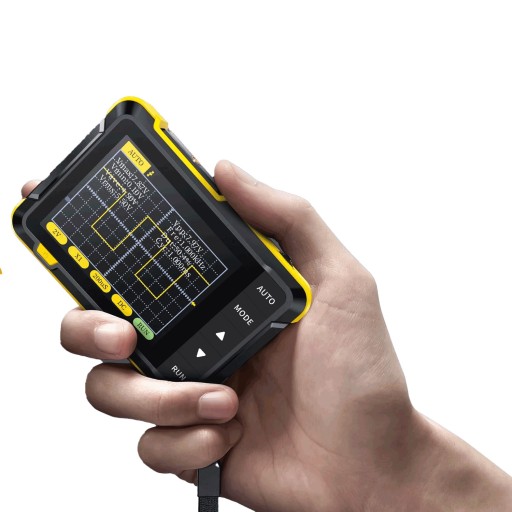

Fnirsi DSO-152 to nowoczesny oscyloskop cyfrowy, dosłownie mieszczący się w dłoni. Jego kompaktowe wymiary oraz możliwość przymocowania do niego praktycznej smyczki na nadgarstek pozwalają zawsze mieć go w zasięgu dłoni. Sprzęt ten zmieści się nawet w kieszeni spodni!

Jednak niewielki rozmiar Fnirsi DSO-152 wcale nie czyni z niego słabego sprzętu diagnostycznego. Wprost przeciwnie! Jest to oscylator cyfrowy o niezwykle szerokich możliwościach. Korzystając z niego, można m.in. analizować przebieg sygnału elektrycznego w formie analogowej oraz cyfrowej. Zaawansowany układ elektroniczny pozwala również na wyzwalanie automatyczne, pojedyncze, a także manualne.

Częstotliwość próbkowania Fnirsi DSO-152 wynosi 2,5 MSa/s, przy szerokości pasma odpowiadającego 200 MHz. Użytkownik może regulować podstawę czasu w zakresie od 10ns do 50s. Maksymalne napięcie badanego sygnału wynosi 40 V lub 400 V przy zastosowaniu dzielnika 10x. Analiza może odbywać się w trybie automatycznym lub manualnym. Oscyloskop posiada złącze MCX, tym samym gwarantując wysoką kompatybilność z dostępnymi na rynku sondami. Kalibracja częstotliwości przebiegu prostokątnego to 1 kHz.

Sterowanie oscyloskopem cyfrowym Fnirsi DSO-152 jest niezwykle intuicyjne i odbywa się przy pomocy kilku przycisków umieszczonych na jego obudowie. Są one wykończone przyjemnym w dotyku tworzywem sztucznym, pod którym skrywa się responsywny przełącznik. Na górze obudowy została dodatkowo umieszczona specjalna rolka pozwalająca szybko operować kluczowymi funkcjami oscyloskopu (przewijanie w prawo, w lewo oraz przycisk „OK”).

Fnirsi DSO-152 posiada także podpórkę przymocowaną do korpusu urządzenia, która odchyla się o 90°. Pozwala to na stabilne ustawienie sprzętu diagnostycznego na powierzchni roboczej, jednocześnie zapewniając optymalny kąt widzenia kolorowego ekranu LCD.

Oscyloskop cyfrowy Fnirsi DSO-152 został także fabrycznie wyposażony w akumulator litowy o pojemności 1 000 mAh oraz złącze USB typu C. Dzięki temu ten przyrząd diagnostyczny może być wykorzystywany praktycznie w dowolnym miejscu, bez potrzeby stałego dostępu do gniazdka elektrycznego. Jest to szczególnie przydane podczas prac serwisowych przeprowadzanych w terenie lub diagnozowania zepsutej elektroniki sterującej pojazdami oraz maszynami przemysłowymi. Bateria może być ładowana przy pomocy każdej klasycznej ładowarki do smartfonów oraz przewodu zakończonego wtykiem USB typu C.

Specyfikacja:

• Liczba kanałów: 1;
• Częstotliwość próbkowania: 2,5 MSa/s;
• Czułość napięciowa: od 10mV do 20V;
• Zakres regulacji podstawy czasu: 10ns – 50s;
• Możliwość bezpiecznej pracy z napięciem dochodzącym do 400V;
• Napięcie pomiarowe do 40V (400V przy zastosowaniu dzielnika 10x);
• Szerokość pasma analogowego: 200 MHz;
• Impedancja wejściowa: 1MΩ;
• Czytelny 2,8-calowy wyświetlacz TFT LCD o rozdzielczości 320 x 240 px;
• Interfejs USB umożliwiający ładowanie oscyloskopu;
• Wbudowana bateria litowa o pojemności 1 000 mAh;
• Wymiary fizyczne: 79 mm x 103 mm x 31 mm;

W zestawie z oscyloskopem cyfrowym Fnirsi DSO-TC3 dostarczany jest przewód USB typu C, przewód pomiarowy z wtykiem MCX typu krokodyl, smyczka do zawieszenia oscyloskopu na nadgarstku oraz instrukcja obsługi w języku angielskim.

Oscyloskop cyfrowy przenośny FNIRSI DSO152 DSO-152 200kHz
