Płyta rozszerzająca PEB-1 TSOP48 i ITE dla RT809F

Zestaw płyty rozszerzającej (Expansion board) PEB-1 dla programatora RT-809F z adapterem dedykowanym IT85xxE w obudowie LQFP128 (SMD)  i adapterem TSOP/VSOP/SOP (simple)

Zestaw rozszerzający funkcjonalność programatora RT-809F o obsługę sterownika klawiatury (KBC) IT8985E IT8595E IT8587E IT8586E IT8585E IT8580E (ITE) w obudowie LQFP128 (SMD)  z rastrem 0,4mm  oraz pamięci NOR i NAND Flash w obudowach TSOP 32 TSOP40 i TSOP48

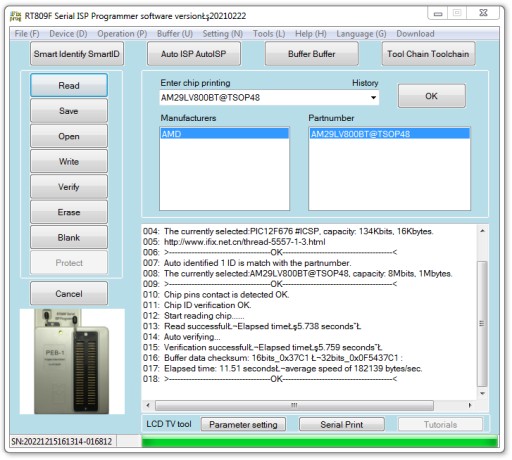

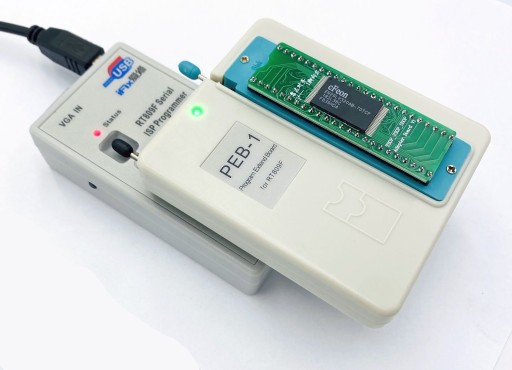

Płytę rozszerzeń PEB-1 umieszcza się w podstawce ZIF 16-pin programatora.

Adaptery ITE lub TSOP/VSOP umieszcza się w podstawce ZIF48-pin adaptera PEB-1

Adapter PEB-1 przeznaczony jest wyłącznie dla programatora iFix RT-809F

Adapter PEB-1 wyposażony został w wygodną podstawkę ZIF 48-pin firmy 3M

- Wyprowadzenia: PDIP 16-pin  --> PDIP 48 (ZIF)

- Raster PDIP16 (odległość między wyprowadzeniami układu) - 2,54mm

- Raster PDIP48 (odległość między wyprowadzeniami układu) - 2,54mm

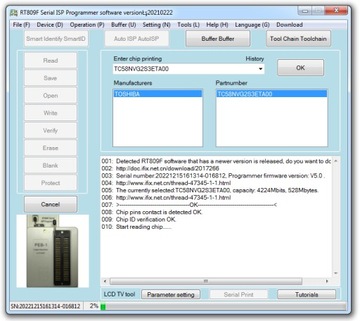

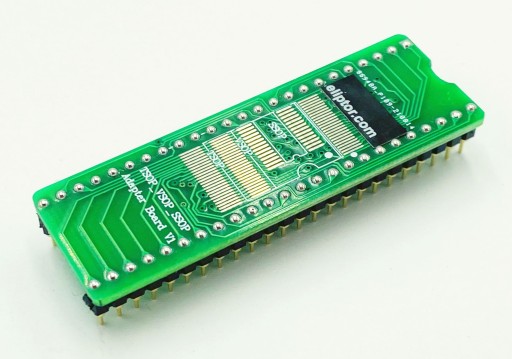

Adapter TSOP/VSOP/SOP w wersji simple wymaga lutowania układu w celu jego zaprogramowania. Polecany do rzadszego programowania zarówno nowych jak i zdemontowanych układów.

- Wyprowadzenia: PDIP 48-pin  --> TSOP48/VSOP48/SOP16

-  Raster TSOP/VSOP48: - 0,5mm

-  Raster SSOP16: - 0,65mm

- Wyprowadzenia PDIP na listwach typu GoldPin dla podstawek typu ZIF.

Adapter ITE w wersji simple wymaga lutowania układu w celu jego zaprogramowania. Polecany do rzadszego programowania zarówno nowych jak i zdemontowanych układów.

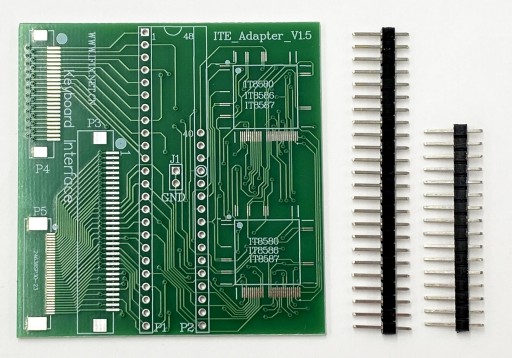

- Wyprowadzenia: podwójne pady (podwojona żywotność) LQFP 128 -pin  --> PDIP  dedykowane tylko dla programatora RT-809F i RT-809H

-  Wyprowadzenia pod złącza: FPC 0.5mm-32pin, FPC 1.0mm-32P i FPC 0.8mm-24pin

- Raster (odległość między wyprowadzeniami układu) - 0,4mm

- Wyprowadzenia PDIP na listwach typu GoldPin dla podstawek typu ZIF.

Na powyższej aukcji wersja z dodatkowymi złączami FPC 0.5mm-32pin i FPC 1.0mm-32P oraz taśmami FFC 0.5mm-32P i  FFC 1.0mm-32P   do bezpośredniego programowania w układzie

Przedmiotem sprzedaży jest płyta rozszerzająca PEB-1 wraz z adapterem TSOP simple i adapterem ITE ze złączami FPC i taśmami FFC. Programator i pamięć widoczne na zdjęciu powyżej są przedstawione wyłącznie w celach poglądowych.
