CQ Логический анализатор 16 каналов с частотой

Funkcje:

Dslogic to analizator stanów logicznych z interfejsem USB.

Zrealizuj wysokonapięciowe telewizory elektrostatyczne i ochronę przed esd oraz obsługuje również ciągłą ochronę wejścia napięcia i interfejs ochrony przepływu USB.

Istnieją dwa tryby, tryb strumieniowania wykorzystuje transmisję USB w czasie rzeczywistym, wykorzystuje pamięć komputera do przechowywania danych i tryb buforowania wykorzystuje pamięć sprzętową, aby osiągnąć wysoką częstotliwość próbkowania.

Obsługa regulowanego progu, kompatybilność z wieloma trybami napięcia i automatyczne zamykanie strefy zakłóceń.

Metalowa powierzchnia, 360-stopniowa ochrona przed hałasem, może spełnić złożone potrzeby peryferyjne testu. Odprowadzanie ciepła jest szybkie, a ogrzewanie elektryczne działa stabilnie.

Szerokość próbkowania wynosi 1,6 gbps.

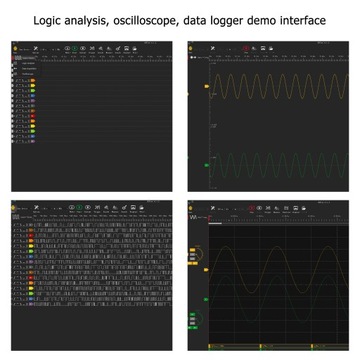

Prawie pokrywa protokoły magistrali poziomu ogólnego i polowego całej płyty portu szeregowego, a dane są przejrzyste, intuicyjne i łatwe do przeglądania.

Mały rozmiar, łatwy do przenoszenia, użyj zasilacza USB, wygodnego debugowania na miejscu.

Dane techniczne:

Model DSLOGIC Basic Edition

Mode strumień bufor

bufor mode

400M przy 4 kanałach

200M przy 8 kanałach

100M@16 kanałów

Maksymalna częstotliwość próbkowania

tryb strumieniowybsp;

100M@3 kanał

50M przy 6 kanałach

25M@12 kanałów

20M@16 kanałów

Maksymalna głębokość 16G@stream

256K@buffer

Pamięć sprzętowa 256Kbits

Trigger

Prosty wyzwalacz 16-poziomowy wyzwalacz sprzętowy wyzwalacz protokołu

Próg 0-5V regulowany

Zakres napięcia ±30V

Impedancja wejściowabsp; 250KII7PF

State Maksymalnie 30M stan próbkowania

Zgodność oprogramowania: system Windows (XP/Vista/win7/win8/win10)

Rozmiar: Jak pokazano

Uwagi:

Ze względu na inny monitor i efekt świetlny rzeczywisty kolor przedmiotu może być nieco inny od koloru pokazanego na zdjęciach. Dziękuję!

Proszę pozwolić na niewielkie odchylenie pomiaru spowodowane pomiarem ręcznym.

Lista pakowania:

Host analizatora stanów logicznych 1 X

Kabel do transmisji danych 1 X TYPE-C

16 X klipsów sygnałowych (losowy kolor)

5 X Kable
