CZUJNIK ZMIERZCHU AUTOMAT ZMIERZCHOWY

Z SONDĄ ZEWNĘTRZNĄ OBECNOŚCI

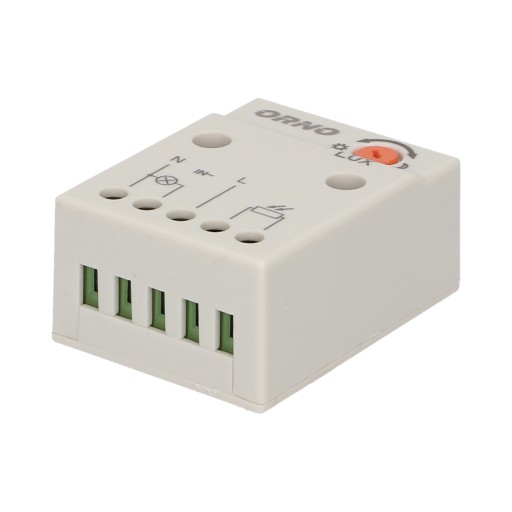

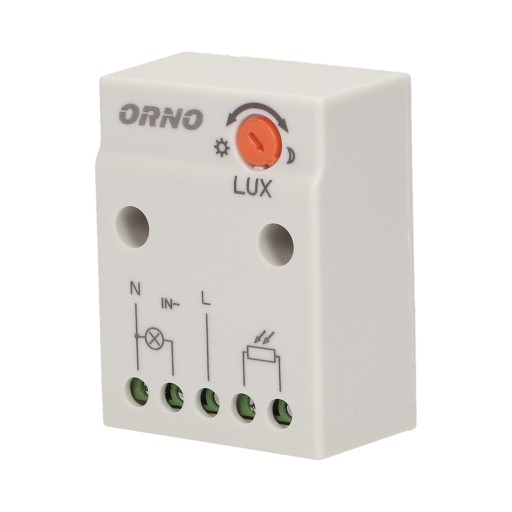

CHARAKTERYSTYKA:

Urządzenie służy do automatycznego sterowania oświetleniem lub innymi odbiornikami elektrycznymi przy jednoczesnej oszczędności energii elektrycznej.

Jego zadanie polega na załączaniu i rozłączaniu obwodu elektrycznego, jeżeli natężenie oświetlenia spadnie poniżej określonego poziomu. Mały, łatwy w montażu czujnik światłoczuły standardowo wyposażony w ok. 1-metrowy przewód okrągły 2x0,5mm2 z możliwością przedłużenia.

• Typ czujnika: zmierzchowy

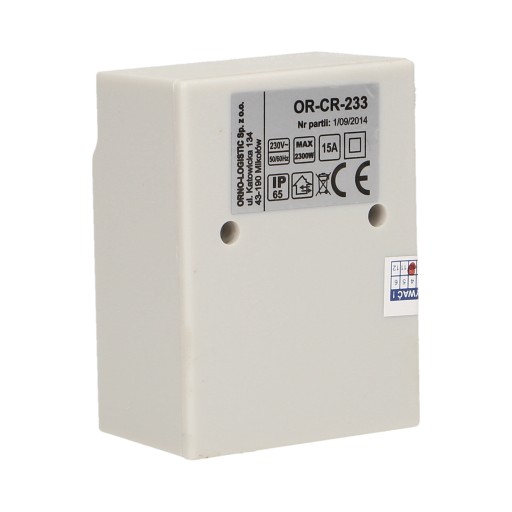

• Napięcie zasilania: 230V~, 50Hz
• Max. obciążenie: 2300W
• Stopień ochrony IP: IP20 / IP65
• Kolor: biały
• Regulacja natężenia światła LUX: tak
• Zakres regulacji natężenia światła LUX: <2—100lux
• Montaż: natynkowy
• Wymiary czujnika (szer./wys./gł. [mm]): 48 / 63,4 / 29,3
• Wymiary otworu montażowego ([mm]): Ø9,6

INSTALACJA:

1: Rozłącz obwód zasilania.

2: Sprawdź odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

3: Przymocuj czujnik pionowo (przyłączem w dół) w wybranym miejscu za pomocą 2 wkrętów.

4: Sondę zewnętrzną zamocuj w miejscu nie oświetlanym załączanym (lub innym) źródłem światła. Przewodu przyłączeniowego sondy nie należy prowadzić blisko równoległego przewodu będącego pod napięciem sieci lub przewodzącego duże prądy.

5: Podłącz zasilanie zgodnie ze schematem podłączenia.

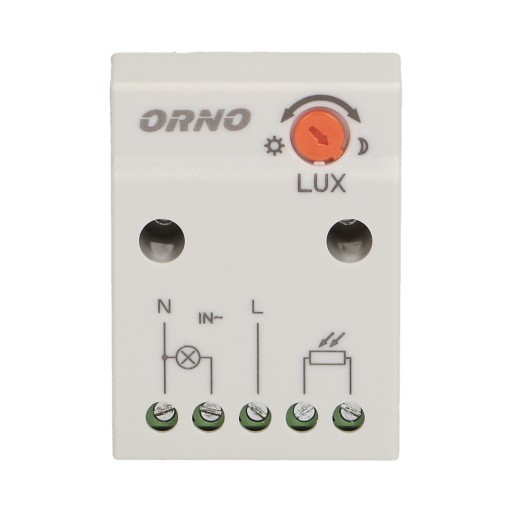

6: Pokrętłem LUX ustaw próg zadziałania.
