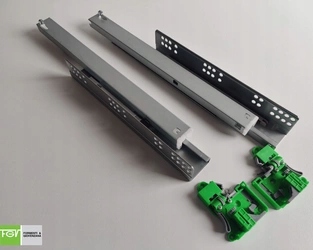

FGV — EXCEL 3D, СИНХРО, замедленная съемка, 300 мм

FGV - EXCEL 3D, SYNCHRO, Slowmotion, 300 mm

Prowadnica do szuflad drewnianych

- Pełny wysuw

- Cichy i delikatny domyk: system SLOWMOTION

- Płynny ruch: system SYNCHRO

- Grubość płyty: 18 mm

- Maksymalny udźwig: 30 kg

- Płynna regulacja na sprzęgle: lewa/prawa, góra/dół, głębokość

Zestaw zawiera komplet prowadnic (lewa + prawa) oraz sprzęgła

Wymiary skrzynki Długość skrzynki = głębokość nominalna prowadnicy Prowadnice wymagają z tyłu dystansu + 20 mm (korpus głębszy o 20 mm)

Szerokość skrzynki: szerokość WEWNĘTRZNA korpusu - 46 MM, przy zastosowaniu płyty o grubości 18 mm

Montaż prowadnicy na korpusie Głębokość montażu: od krawędzi korpusu 37 mm (do 4 otworu)

Wysokość montażu: wymiar stały 39 mm (najwyższy rząd otworów)

Wskazówka: pierwsza prowadnica na dnie korpusu (ew. 2 mm wyżej), kolejne prowadnice wg. wzoru: wysokość frontu + szczelina (mm) + wymiar stały 39 mm)

Nawiert pod bolce mocujące (tylne) Od boku skrzynki: 7 mm Od dołu skrzynki: 11 mm Średnica otworu: 6 mm

Wskazówka: podczas nawiercania ręcznego w płycie wiórowej łatwo nawiert zrobić krzywo, co powoduje, że prowadnica tak zapięta "przekrzywia się" i nie działa poprawnie.
