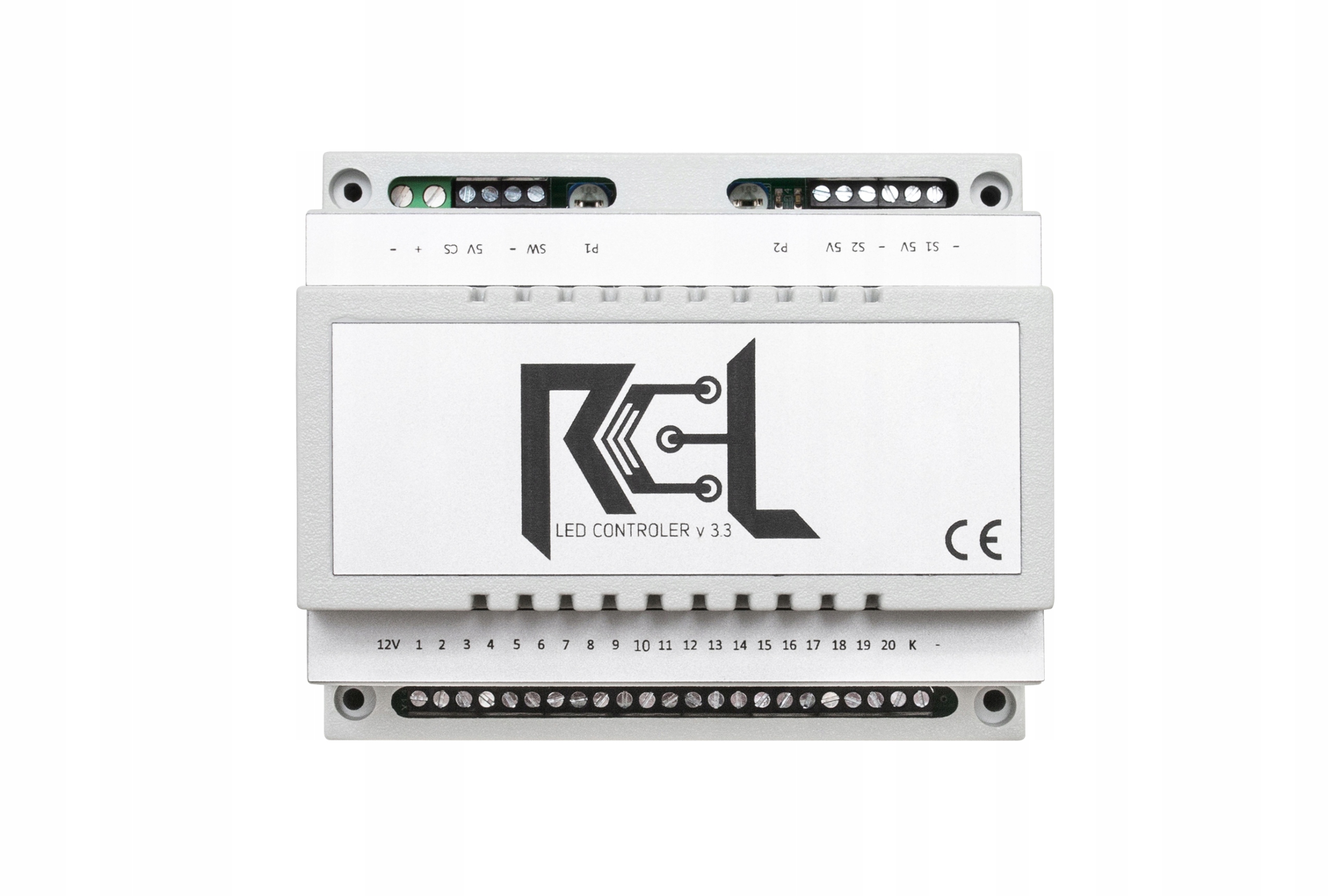

Лестничный контроллер RCL-LED ADVANCED, BOX_GP_2

Przedstawiamy Państwu produkt autorstwa Polskiej firmy RCL-System. Zaprojektowany, montowany oraz testowany w Polsce.

Właściwości sterownika:

- sterownik przeznaczony do sterowania oświetleniem ledowym

- sterownik posiada zaawansowany algorytm, który zawsze zapewnia oświetlenie schodów w przypadku wchodzenia z obu stron jednocześnie

- płynne zapalanie oraz gaszenie stopni (sekwencyjne)

- równoległe zapalanie stopni z obu stron w przypadku aktywacji obu czujek podczas sekwencji zapalania

- możliwość sterowania do 20 stopni oraz regulacja liczby schodów

- każde wyjście może być obciążone do 2A co odpowiada około 4m standardowej taśmy

- dwa konfigurowalne wejścia na czujniki ruchu (styk NO) lub aktywowane jedynką logiczną (3,3V do 5V)

- konfiguracja aktywacji wejścia czujników ruchu w zależności od zmiany poziomu sygnału (reakcja na zbocze narastające lub opadające)

- możliwość podpięcia praktycznie każdego rodzaju czujnika

- dodatkowe trzecie wejście umożliwiające włączenie ledów na stałe za pomocą zwykłego wyłącznika światła

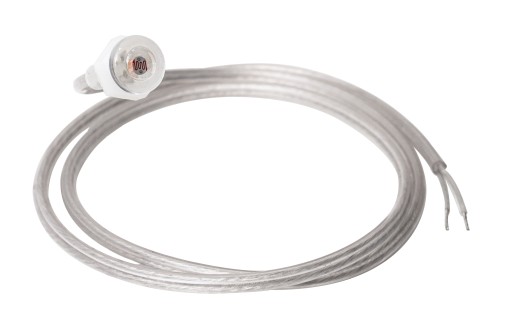

- dodatkowe wejście na czujnik światła, które dezaktywuje sterownik gdy jest jasno

- konfiguracja poziomu aktywacji czujnika światła

- dwa główne tryby pracy - włączanie stopniowe oraz płynne (PWM)

- regulacja prędkości zapalania schodów

- regulacja czasu przerwy pomiędzy końcem sekwencji zapalania a początkiem gaszenia stopni

Sterownik posiada dwie dodatkowe funkcje, których nie posiada sterownik BASIC:

- funkcja ściemniacza - dopasuj jasność Twoich schodów do indywidualnych potrzeb 20-100%

- funkcja poręczy

Tryby pracy:

• Tryb PWM

• Tryb Normalny

• Tryb konfiguracji liczby schodów przy pomocy jednego przycisku

• Regulacja prędkości wyzwalania stopni oraz czasu przerwy

• Czujnik światła

Opis:

-sterownik w obudowie na szynę DIN

-wymiary sterownika: X:90mm, Y:107mm, Z:65mm

-każdy sterownik jest zasilany napięciem 12V DC oraz 24V DC

-waga około 0,2kg

-ochrona IP20

Cena obejmuje sterownik schodowy, zestaw dwóch czujników wraz z układem regulacji oraz czujnik światła.

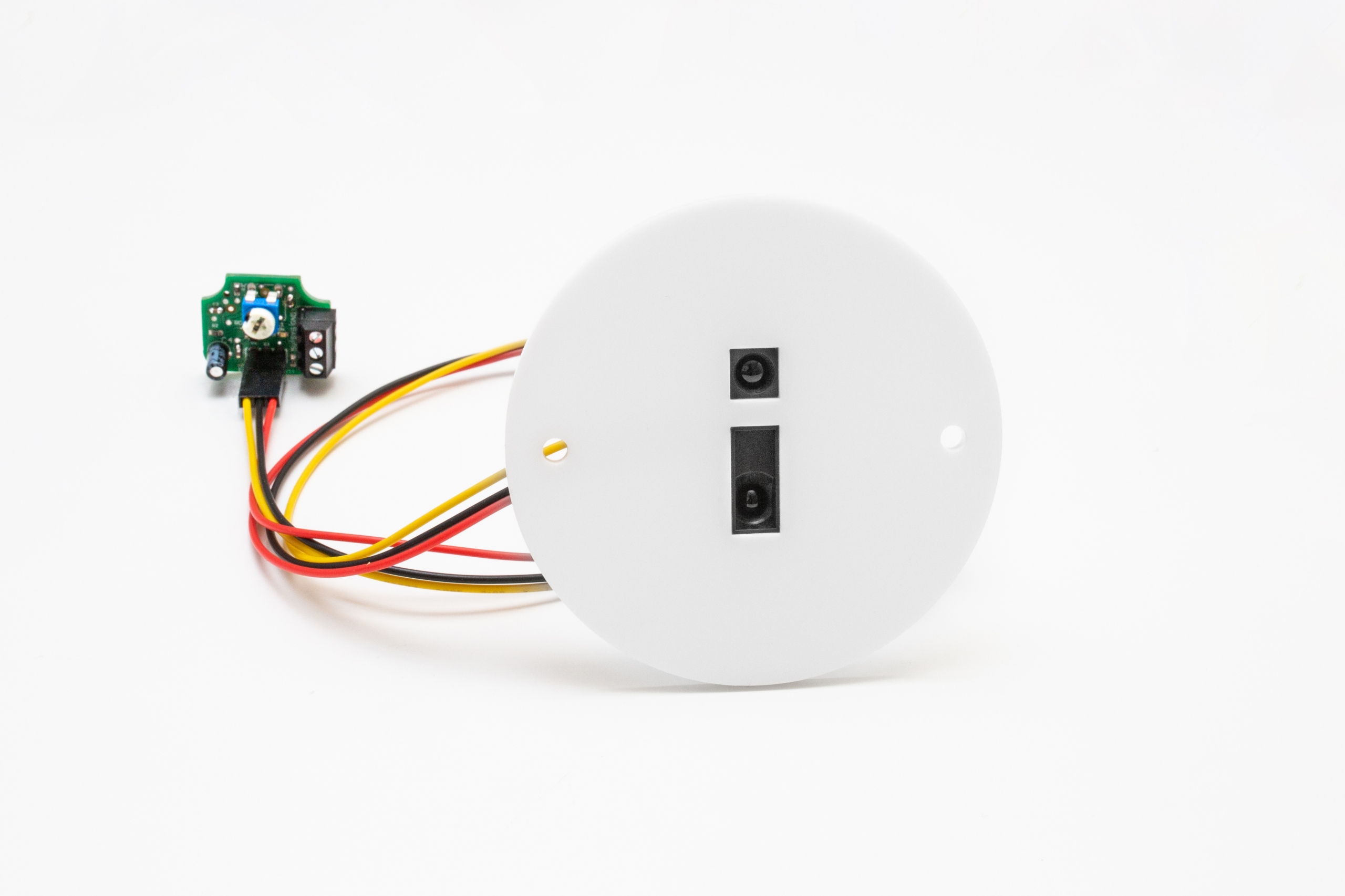

Czujnik odległości BOX_GP_2

Podstawowy czujnik odległości pozwalający wykryć obiekty w odległości od 10cm do 80cm. Czujnik BOX_GP_2 wyposażony jest dodatkowo w układ regulacji pozwalający na dokładną regulację wykrycia człowieka na schodach. Bezpośrednio za nimi czujnik nie będzie reagował na ruch i nie będzie powodował niepotrzebnego zapalenia stopni. Czujnik znajduje zastosowanie najczęściej w schodach otwartych z ciągiem komunikacyjnym na zewnątrz.

Właściwości czujnika:

• czujnik odległości o zasięgu 10-80cm
• dzięki układowi regulacji możliwa regulacja w pełnym zakresie działania
• obudowy mają zwężony kąt widzenia, dzięki czemu czujnik reaguje tylko w pojedynczym stopniu, czyli w momencie wykrycia ruchu na wprost
• obudowa podtynkowa
• mocowana w puszce fi 60 mm
• miejsce na czujniki schowane pod powierzchnią montażową
• przeznaczone do montażu w miejscach narażonych na zasięg czujnika na wprost poza schodami
• zaleca się użycie w schodach otwartych z ciągiem komunikacyjnym na wprost
• wymiary zewnętrzne 74x74x2,5mm
• ochrona IP20 do zastosowań wewnętrznych
• minimalna wysokość montażu czujnika to 25cm nad powierzchnią
• do podłączenie wymagany przewód 3 żyłowy min. 3x0,5mm2

Cena obejmuje sterownik schodowy, zestaw dwóch czujników wraz z układem regulacji oraz czujnik światła.

Do działania zestawu wymagany zasilacz 12V DC, który znajdziecie Państwo na naszych aukcjach.

Dobór zasilacza.

Zasilacz dobieramy na podstawie mocy taśmy LED. Moc obliczamy z prostego wzoru: moc taśmy LED x ilość stopni x długość stopnia x zapas około 15%.

Przykład: 4,8W (Moc taśmy LED) x 17 (stopni) x 1 metr (długość stopnia) x zapas 15% = 93,84W. W tym przypadku stosujemy zasilacz minimum 100W.
