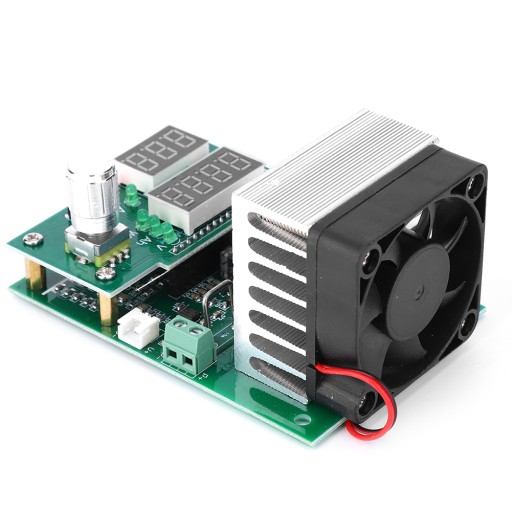

ТЕСТЕР ЕМКОСТИ АККУМУЛЯТОРА 30 В 10 А 60 Вт

Funkcja:Oryginalne lampy zasilające IR, fabrycznie niestandardowy podwójny wentylator NMB z łożyskiem kulkowym o dużej prędkości z funkcją bezstopniowej regulacji temperatury, z przemysłowym radiatorem o dużych zębach, nie boi się kurzu, może zapewnić długotrwałą stabilność operacyjną (konstrukcja klasy przemysłowej odrzuca użycie taniego radiatora procesora), redundancja mocy jest nie mniejsza niż 50% (25 ℃).

Klasyczny cyfrowy wyświetlacz lampowy, intuicyjny i trwały (w porównaniu z wyświetlaczem LCD jest bardziej odporny na wysoką temperaturę, prawie nieźle).

Ustawienie enkodera obrotowego, łatwe w obsłudze z różnymi funkcjami!

Wielotonowe podpowiedzi dźwiękowe brzęczyka, wysokie doświadczenie operacyjne.

Wszystkie 100% mocy starzenia po fabryce.

Z funkcją automatycznego zapamiętywania pełnych parametrów, bardzo odpowiednią do montażu szafy automatycznego starzenia zasilacza.

Specyfikacja:Tryb pracy: prąd stały w trybie pojedynczym (CC)

Prąd rozładowania: 0,20-9,99 A, krok 0,1 A lub 0,01 A

Maksymalny błąd prądu rozładowania: 0,7%-0,01A

Maksymalny błąd testu pojemności: 0,5A 2,5%, 2A 1,5%, 5A i więcej 1,2%

Zakres ustawień napięcia dolnej linii (zakończenia): 1,0-25,0 V w krokach co 1 V lub 0,1 V

Napięcie rozładowania: 1,00-30,00 V (z zastrzeżeniem rezystancji wewnętrznej MOS i innych strat, zmierzone napięcie wejściowe 1 V może obsługiwać prąd do 6-7 A, 9,99 A należy zmierzyć, gdy napięcie jest większe niż 1,3 V)

Maksymalny błąd pomiaru napięcia: 0,8% -0,02V

Maksymalna moc: 60W powyżej mocy automatycznie ogranicza maksymalny prąd (dla najwyższych 60W dla 6V może otworzyć 9.99A, podczas gdy w 20V maksimum może otworzyć tylko 3.00A)

Maksymalna wartość statystyczna testu akumulatora: 999,9 Ah lub 9999 Wh, osiągnięcie wartości zatrzymującej test (do pierwszej wartości warunku zatrzymania)

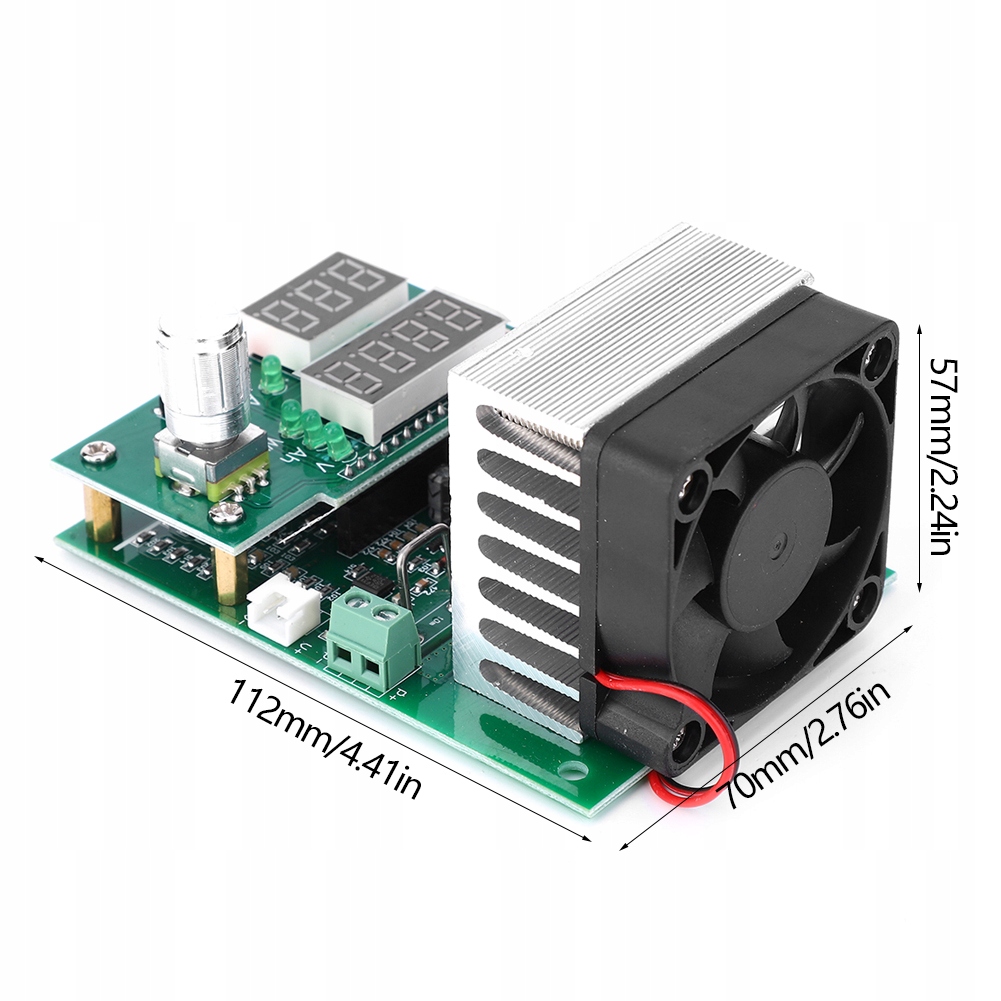

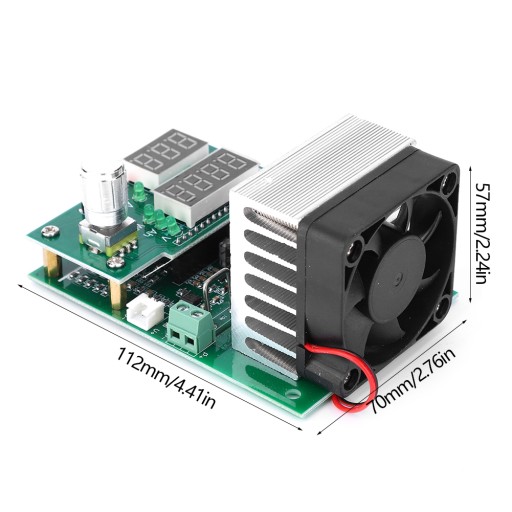

Pozycja otworu pozycjonującego: 60 mm * 88 mm średnica otworu 3,2 mm

Zasilanie obciążenia: prąd 12 V 0,5 A lub więcej

Sterowanie wentylatorem: Inteligentne sterowanie wentylatorem (wentylator może automatycznie i bezstopniowo regulować prędkość w zależności od temperatury chłodnicy)

Funkcja ochrony: zabezpieczenie przed przegrzaniem "otP", zabezpieczenie przed chwilowym przekroczeniem mocy "oPP", zabezpieczenie przed przepięciem "ouP", zabezpieczenie przed odwrotnym podłączeniem, zabezpieczenie przed nieprawidłowym napięciem zasilania.

Film instruktażowy online:

Wideo z obsługi funkcji obciążenia elektronicznego (skopiuj do paska adresu, aby wyświetlić): http://v.youku.com/v_show/id_XODEyNTM2ODQ0.html

Film przedstawiający działanie testera pojemności akumulatora: http://v.youku.com/v_show/id_XODE1NjU0Mzc2.html

Instrukcje obsługi:

A: Ustawienie trybu (domyślne fabryczne dla trybu obciążenia elektronicznego): naciśnij i przytrzymaj przycisk start-stop (mały czerwony przycisk) w tym samym czasie, aby tester był pod napięciem, aż wyświetlacz pokaże Fun * po zwolnieniu przycisku, obracając pokrętło, aby zmienić ustawienia, "Fun1" dla trybu obciążenia elektronicznego, "Fun2 " to tryb testu pojemności akumulatora. Naciśnij przycisk start-stop, aby przejść do ustawień brzęczyka, również obracając pokrętło, aby ustawić brzęczyk "bEon" włączony lub "bEoF" wyłączony, po zakończeniu ustawień naciśnij ponownie przycisk start-stop, tester uruchomi się ponownie.

II: Tryb obciążenia elektronicznego:

1. włącz zasilanie 12V, aby uruchomić tryb obciążenia elektronicznego, upewnij się, że w stanie zatrzymania (lampka "RUN" nie świeci się, w przeciwnym razie naciśnij przełącznik start-stop, aby wyłączyć obciążenie) pod podłączeniem testowanego zasilacza, aby przetestować wejściowy port zasilania (P P -), zwróć uwagę na polaryzację, nie podłączaj nieprawidłowo!

2. ustawić prąd i dolną granicę napięcia za pomocą pokrętła, obrócić pokrętło, aby ustawić wartość bieżącej pozycji ustawienia, nacisnąć pokrętło, aby przełączyć cyfrę ustawienia, dwa wskaźniki cyfrowe w środku lampy cyfrowej i lampy cyfrowej po prawej stronie wskaźnika V A w tym samym czasie, aby określić bieżącą pozycję ustawienia.

3. nacisnąć przełącznik start-stop, obciążenie zacznie pracować, zaświeci się "RUN", obwód przyłoży ustawiony prąd rozładowania do mierzonego zasilania wejściowego, a jednocześnie rzeczywiste napięcie obciążenia wejściowego zostanie wyświetlone w górnym wierszu, a gdy napięcie jest niższe niż ustawione dolne napięcie graniczne, lampka "RUN" zacznie migać i towarzyszyć jej będzie krótki alarm brzęczyka. Gdy napięcie jest niższe niż ustawione dolne napięcie graniczne, lampka "RUN" miga i towarzyszy jej krótki alarm dźwiękowy.

4. Prąd może być modyfikowany w dowolnym momencie podczas testu, jeśli chcesz zmodyfikować dolną granicę napięcia, musisz zatrzymać obciążenie przed modyfikacją.

Uwaga: W stanie alarmu prąd można regulować tylko w dół, nie w górę! Funkcja automatycznego oszczędzania energii testera może zapisać ustawione parametry i stan pracy, gdy awaria zasilania w celu ponownego wysłania zasilania zostanie całkowicie przywrócona przed awarią zasilania stanu i danych.

III: Tryb testu pojemności akumulatora:

1. testowany akumulator należy najpierw w pełni naładować za pomocą specjalnej ładowarki!

2. włączyć zasilanie testera, aby przejść do trybu testu pojemności akumulatora, podłączyć dodatni i ujemny biegun linii prądowej akumulatora do zacisków P P-, a jeśli do testowania używane jest urządzenie czteroprzewodowe, należy jednocześnie podłączyć dodatni i ujemny biegun interfejsu testowego napięcia urządzenia czteroprzewodowego do portu V V-.

3. Ustaw prąd rozładowania i napięcie zakończenia rozładowania obracając pokrętło (patrz opis II:2.), po ustawieniu naciśnij przełącznik start-stop, tester najpierw wykryje baterię i linię i automatycznie zidentyfikuje 2-4 przewody (identyfikacja 2-przewodowa wyświetla JS-2, identyfikacja 4-przewodowa wyświetla JS-4, jeśli wyświetlacz jest nieprawidłowy, zatrzymaj test i sprawdź okablowanie), a następnie wejdź do testu, a następnie wejdź do testu, jeśli pojawi się kod błędu, zapoznaj się z poniższym opisem. Jeśli występuje kod błędu, należy zapoznać się z poniższymi instrukcjami.

4) Podczas procesu testowania, na wyświetlaczu cyfrowym pojawi się napięcie akumulatora, aktualna pojemność rozładowania Ah i aktualna energia rozładowania Wh. Po zakończeniu rozładowania (napięcie akumulatora jest niższe niż ustawione napięcie), tester wyświetli dane w Ah i zacznie szybko migać, czemu towarzyszyć będzie dźwięk alarmu brzęczyka.

5. Naciśnij pokrętło lub przełącznik start-stop, aby zatrzymać alarm, możesz obrócić pokrętło, aby wyświetlić dane rozładowania akumulatora, w tym pojemność rozładowania Ah, energię rozładowania Wh i napięcie platformy V. Naciśnij ponownie przycisk start-stop, aby wyczyścić dane i przywrócić początkowy interfejs konfiguracji przed testowaniem następnego akumulatora.

Uwagi dodatkowe:

1. proces testowania baterii może być regulowany w dowolnym momencie podczas prądu rozładowania, jeśli trzeba ponownie wyregulować napięcie zakończenia, można wstrzymać modyfikację rozładowania, naciskając przełącznik start-stop (wstrzymanie rozładowania spowoduje powrót do strony ustawień, w tym czasie rozładowane dane nie zostaną utracone, jeśli trzeba wyczyścić dane, można długo nacisnąć przełącznik start-stop, aż na wyświetlaczu pojawi się 0,000Ah).

2. Tester może automatycznie rejestrować ustawione parametry po wyłączeniu zasilania i rejestrować wszystkie parametry i stan, gdy wystąpi awaria zasilania podczas procesu testowania oraz stan alarmu na końcu testu, a wszystkie zostaną przywrócone automatycznie po ponownym włączeniu zasilania.

Kod i znaczenie zabezpieczenia przed błędem:

Err1: Napięcie baterii testowej jest zbyt wysokie.

Err2: Napięcie baterii jest niższe niż ustawione napięcie zakończenia, bateria nie jest podłączona lub bateria jest odwrócona.

Err3: Wewnętrzna rezystancja linii jest zbyt duża lub bateria nie jest w stanie wytrzymać ustawionego prądu rozładowania.

Err4: Awaria obwodu.

Err6：Nieodpowiednie zasilanie robocze, należy wymienić zasilacz na standardowy zasilacz regulowany 12V, a prąd zasilania nie jest mniejszy niż 0,5A.

otP: zabezpieczenie przed przegrzaniem.

Ert: Awaria sondy temperatury lub zbyt niska temperatura.

ouP: Nadmierne napięcie w trybie obciążenia elektronicznego.

oPP: chwilowa wysoka moc w trybie obciążenia elektronicznego.
