HYDRAULIKA C-330 2 SEK C1 + SKO HYDROLIDER

HYDRAULIKA WEWNĘTRZNA URSUS C-330

ZESTAW DO PRZERÓBKI I ROZBUDOWY FABRYCZNEJ HYDRAULIKI

W zestawie:

• Komfortowe siedzenie kierowcy w zestawie z funkcjonalną obrotnicą

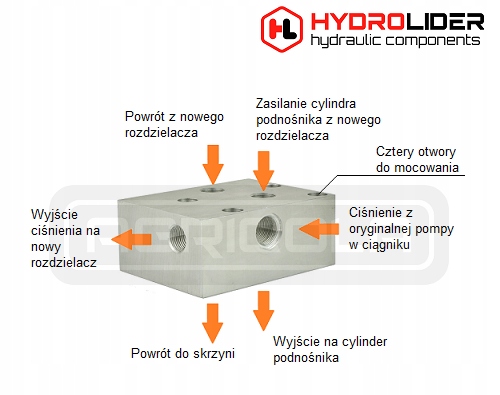

• Adapter montowany w miejsce rozdzielacza pod siedzeniem
• Rozdzielacz hydrauliczny 2-sekcyjny sterujący podnośnikiem oraz jedną dodatkową sekcją
• Wspornik rozdzielacza mocowany z prawej strony z boku między siedziskiem a błotnikiem
• Dwa szybkozłącza hydrauliczne osadzone na solidnym wsporniku mocowanym pod siedzeniem
• Rurki i węże hydrauliczne potrzebne do prawidłowego połączenia podzespołów
• Śruby, nakrętki oraz inne elementy złączne niezbędne przy montażu

Produkcja:

Oryginalny produkt marki Hydrolider, symbol: 2.00.16.122.2

Zastosowanie:

Cały zestaw hydrauliczny jest nowy, kompletny i sprawdzony, wielokrotnie montowany w ciągnikach C-330 i C-330M.

Montaż i zasada działania:

Zestaw umożliwia sterowanie podnośnikiem oraz dodatkową rozbudowę hydrauliki w ciągniku bazując na układzie hydraulicznym będącym na wyposażeniu ciągnika.

Pozwala na wymontowanie oryginalnego, problematycznego rozdzielacza pod siedzeniem, który zostaje zastąpiony oferowanym w zestawie, specjalnie wykonanym dla Ursusa C-330 adapterem. Dodatkowe elementy zestawu rozbudowują układ o rozdzielacz hydrauliczny z mocowaniem oraz nowoczesne i wygodne w użytkowaniu wyjścia hydrauliczne z tyłu ciągnika.

Wszystkie elementy bez problemu mieszczą się w przestrzeni kabinowej, pod siedzeniem i z boku przy błotniku, nawet w ciągnikach pracujących na dwóch akumulatorach.

Rozdzielacz hydrauliczny:

• Rozdzielacz 2-sekcyjny o przepływie 40L/min sterowany dźwigniami
• Na tej aukcji wyposażony w jedną sekcję nurnikową do sterowania podnośnikiem oraz drugą zwykłą do sterowania siłownikiem 2-stronnym
• Mozliwość wyposażenia w sekcję pływającą lub zatrzask (brak na tej aukcji)
• Zawór przelewowy ustawiony fabrycznie na 175Bar
• Możliwość samodzielnej regulacji zaworu, pełny obrót zmiana o 30Bar.
• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Wspornik rozdzielacza przykręcany do ciągnika za pomocą śrub mocujących podstawę akumulatora
• Materiał wspornika: blacha ocynkowana o grubości 5mm

Wsprornik tylnych gniazd:

• Montowany między podstawą siedziska a wspornikiem siedziska
• Wyposażony w komplet dwóch gniazd, kolorowe zaślepki przeciwpyłowe, rurki, mocowania do rurek i złącza
• Dwa gniazda typu euro wyprowadzone na tył ciągnika obsłużą jedną sekcję z rozdzielacza hydraulicznego
• Wspornik przykręcany do ciągnika za pomocą śrub mocujących siedzenie kierowcy
• Materiał wspornika: blacha ocynkowana o grubości 5mm

Konstrukcja wspornika umożliwia zamontowanie maksymalnie czterech gniazd, więc w przyszłości można rozbudować hydraulikę o dodatkową sekcję i dodatkową parę gniazd z tyłu ciągnika. Wspornik z kompletem 4 gniazd dostępny jest w ofercie Agricola na innych aukcjach allegro.

Siedzenie i obrotnica:

Najlepiej wykonane i najbardziej wytrzymałe siedzenie z pośród wszystkich oferowanych na rynku. Bardzo grube siedzisko i wysokie oparcie zapewnia bardzo komfortowe i wygodne użytkowanie.

• Regulacja na prowadnicach z zakresem przesuwu przód / tył o 220mm
• Płynna amortyzacja z regulacją obciążenia do 120kg
• Całkowita wysokość: 620mm
• Wysokość siedziska mierzona od podstawy: 220mm
• Całkowita szerokość: 440mm
• Całkowita wysokość: 620mm

Obrotnica zapewnia dowolne ustawienie siedziska co ułatwia obserwację każdej strony ciągnika, szczególnie przydatna podczas prac polowych.

• Nieograniczony zakres obrotu 360 stopni
• Możliwość obrotu w dowolną stronę
• Blokada obrotu i zwolnienie za pomocą dźwigni
• Obrót na mechanizmie łożyskowanym
• Całkowita wysokość: 31mm
• Materiał: blacha ocynkowana

Ilustracje pokazujące zamontowanie zestawu przy rozbudowie hydrauliki w ciągniku Ursus C-330:

Wszystkie elementy układu hydraulicznego prezentowane na przykładach oraz rozbudowane zestawy dostępne są na innych aukcjach w ofercie Agricola.
