ГИДРАВЛИКА C-330 3 СЕК C1 + HP + T ГИДРОЛИДЕР

HYDRAULIKA WEWNĘTRZNA URSUS C-330

ZESTAW DO PRZERÓBKI I ROZBUDOWY FABRYCZNEJ HYDRAULIKI

W zestawie:

• Pompa podnośnika o wzmocnionym przepływie
• Tłok i cylinder podnośnika z innowacyjnym zestawem uszczelniaczy
• Adapter montowany w miejsce rozdzielacza pod siedzeniem
• Rozdzielacz hydrauliczny 3-sekcyjny sterujący podnośnikiem oraz dwoma dodatkowymi sekcjami
• Wspornik rozdzielacza mocowany z prawej strony z boku między siedziskiem a błotnikiem
• Cztery szybkozłącza hydrauliczne osadzone na solidnym wsporniku mocowanym pod siedzeniem
• Rurki i węże hydrauliczne potrzebne do prawidłowego połączenia podzespołów
• Śruby, nakrętki oraz inne elementy złączne niezbędne przy montażu

Produkcja:

Oryginalny produkt marki Hydrolider, symbol: 2.00.16.431.1

Zastosowanie:

Cały zestaw hydrauliczny jest nowy, kompletny i sprawdzony, wielokrotnie montowany w ciągnikach C-330 i C-330M.

Montaż i zasada działania:

Zestaw umożliwia sterowanie podnośnikiem oraz dodatkową rozbudowę hydrauliki w ciągniku bazując na układzie hydraulicznym będącym na wyposażeniu ciągnika.

Pozwala na wymontowanie oryginalnego, problematycznego rozdzielacza pod siedzeniem, który zostaje zastąpiony oferowanym w zestawie, specjalnie wykonanym dla Ursusa C-330 adapterem. Dodatkowe elementy zestawu rozbudowują układ o rozdzielacz hydrauliczny z mocowaniem oraz nowoczesne i wygodne w użytkowaniu wyjścia hydrauliczne z tyłu ciągnika.

W zestawie znajduje się również wzmocniona, żeliwna pompa, która przyspieszy pracę i poprawi dynamikę układu oraz wzmocniony tłok i cylinder podnośnika z innowacyjnym zestawem pierścieni uszczelniających.

Wszystkie elementy bez problemu mieszczą się w przestrzeni kabinowej, pod siedzeniem i z boku przy błotniku, nawet w ciągnikach pracujących na dwóch akumulatorach.

Rozdzielacz hydrauliczny:

• Rozdzielacz 3-sekcyjny o przepływie 40L/min sterowany dźwigniami
• Na tej aukcji wyposażony w jedną sekcję nurnikową do sterowania podnośnikiem oraz dwie zwykłe do sterowania siłownikami 2-stronnymi
• Możliwość wyposażenia w sekcję pływającą lub zatrzask (brak na tej aukcji)
• Zawór przelewowy ustawiony fabrycznie na 175Bar
• Możliwość samodzielnej regulacji zaworu, pełny obrót zmiana o 30Bar.
• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Wspornik rozdzielacza przykręcany do ciągnika za pomocą śrub mocujących podstawę akumulatora
• Materiał wspornika: blacha ocynkowana o grubości 5mm

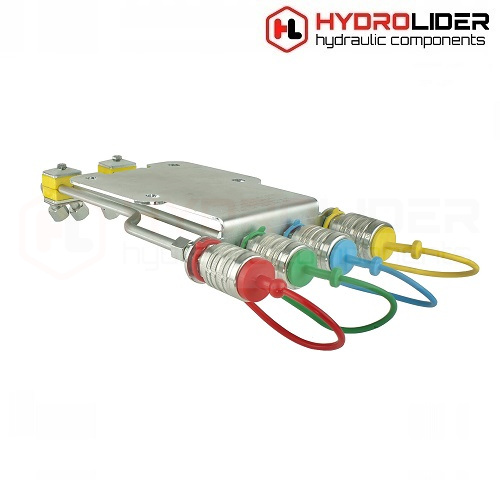

Wspornik tylnych gniazd:

• Montowany między podstawą siedziska a wspornikiem siedziska.
• Wyposażony w komplet czterech gniazd, kolorowe zaślepki przeciwpyłowe, rurki, mocowania do rurek i złącza.
• Cztery gniazda typu euro wyprowadzone na tył ciągnika obsłużą dwie sekcje z rozdzielacza hydraulicznego.
• Wspornik przykręcany do ciągnika za pomocą śrub mocujących siedzenie kierowcy.
• Materiał wspornika: blacha ocynkowana o grubości 5mm

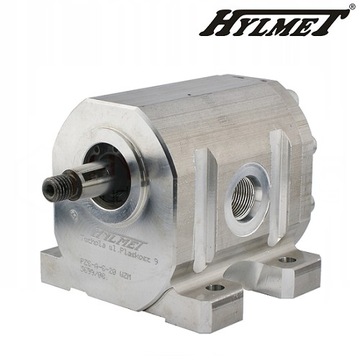

Pompa hydrauliczna:

Polskiej produkcji pompa o wzmocnionym przepływie oleju, przeznaczona do sterowania układem hydraulicznym w Ursusie C-328 i C-330. Polecana w przypadku gdy występują problemy z oryginalną pompą, gdy np. ładowacz lub inne maszyny chodzą zbyt wolno.

• Wydajność: 28 l/min (przy 1600 obr/min)
• Objętość geometryczna: 18 cm3/obr
• Ciśnienie nominalne: 10MPa
• Ciśnienie maksymalne: 12MPa
• Kierunek obrotów: lewy
• Zakres obrotów: 800 - 2500 (obr/min)
• Gwinty wewnętrzne: M22x1.5
• Korpus: żeliwny

Cylinder i tłok podnośnika:

Nowej generacji zestaw naprawczy, posiadający najbardziej efektywny zestaw pierścieni uszczelniających.

Zamiast tradycyjnych czterech metalowych pierścieni zastosowano układ: jeden pierścień metalowy i dwa gumowe pierścienie uszczelniające. Takie ustawienie pierścieni zapewnia najdłuższą żywotność tłoka, wytrzymałość na duże skoki ciśnienia, brak spadku ciśnienia i wycieków oleju.

W skład zestawu naprawczego wchodzą:

• Cylinder (numery katalogowe: 50020760; 50/02-076/0; 50/02-076/1)
• Tłok (numery katalogowe: 50020310; 50/02-031/0)
• Pierścień metalowy (numery katalogowe: 50020300; 50/02-030/0)
• Dwa pierścienie gumowe
• Segier

Pierścienie gumowe w zależności od dostawy mogą wystąpić w różnych kolorach.

Ilustracje pokazujące zamontowanie zestawu przy rozbudowie hydrauliki w ciągniku Ursus C-330:

Wszystkie elementy układu hydraulicznego prezentowane na przykładach oraz rozbudowane zestawy dostępne są na innych aukcjach w ofercie Agricola.
