Элеваторный подъемник для фрезерных станков диаметром корпуса 65-107мм AWHDL

Winda podnośnik do frezarek o średnicy korpusu 65-107mm

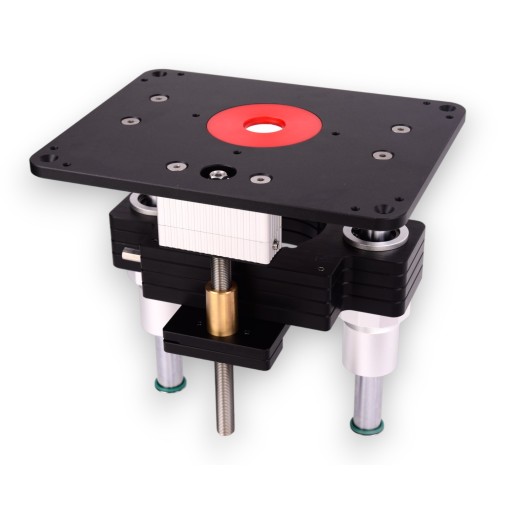

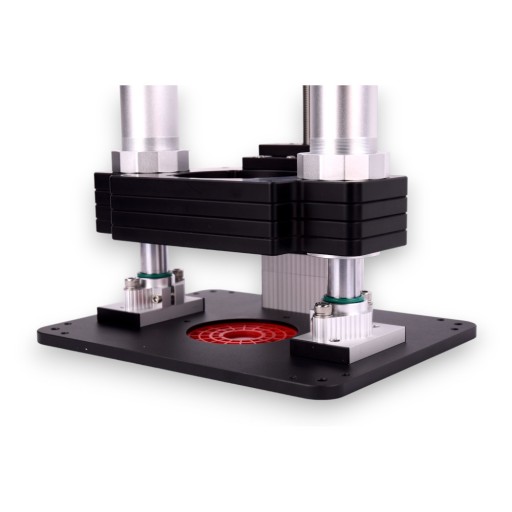

Winda podnośnik do frezarek górnowrzecionowych - krawędziowych o średnicy korpusu 107 oraz 89, 80, 69 lub 65 (przy zastosowaniu redukcji).

System szybkiego, bezpiecznego i precyzyjnego regulowania wysokości wysunięcia frezów względem blatu.

Przyrząd oferuje szeroki zakres kompatybilnych frezarek o różnych średnicach korpusu silnika. Podstawową średnicą jest 107mm (te można zamontować od razu w zacisku montażowym). Dodatkowo w ofercie znajdują się redukcje pozwalające zastosować windę do krawędziówek o średnicach 89, 80, 69 i 65mm.

Blat wykonany jest z wytrzymałego stopu aluminium o grubości 10mm. Płytka zawiera kołki prowadzące oraz 3 centralnie umieszczone wkładki (czerwone pierścienie o średnicach: 10mm, 31,7mm oraz 51mm ), zapewniając podparcie dla obrabianego materiału nawet bardzo blisko frezu.

Regulacja wysokości odbywa się przy pomocy korby zawartej w zestawie.

W zestawie znajdują się akcesoria do samodzielnego stworzenia własnego blatu frezarskiego: szablon do wycięcia otworu pod windę, frez i nóżki poziomujące płytkę.

Parametry płytki:

Materiał: aluminium

Grubość płytki: 10mm

Wymiary płytki: 298x235mm

Promień zaokrąglenia narożników: R=20

Średnica montażowa frezarki: 107mm (możliwość dokupienia osobno redukcji do innych rozmiarów)

Średnica otworu centralnego w płytce: 95mm

Średnice pierścieni centralnych (wkładek): 10mm, 31,7mm i 51mm

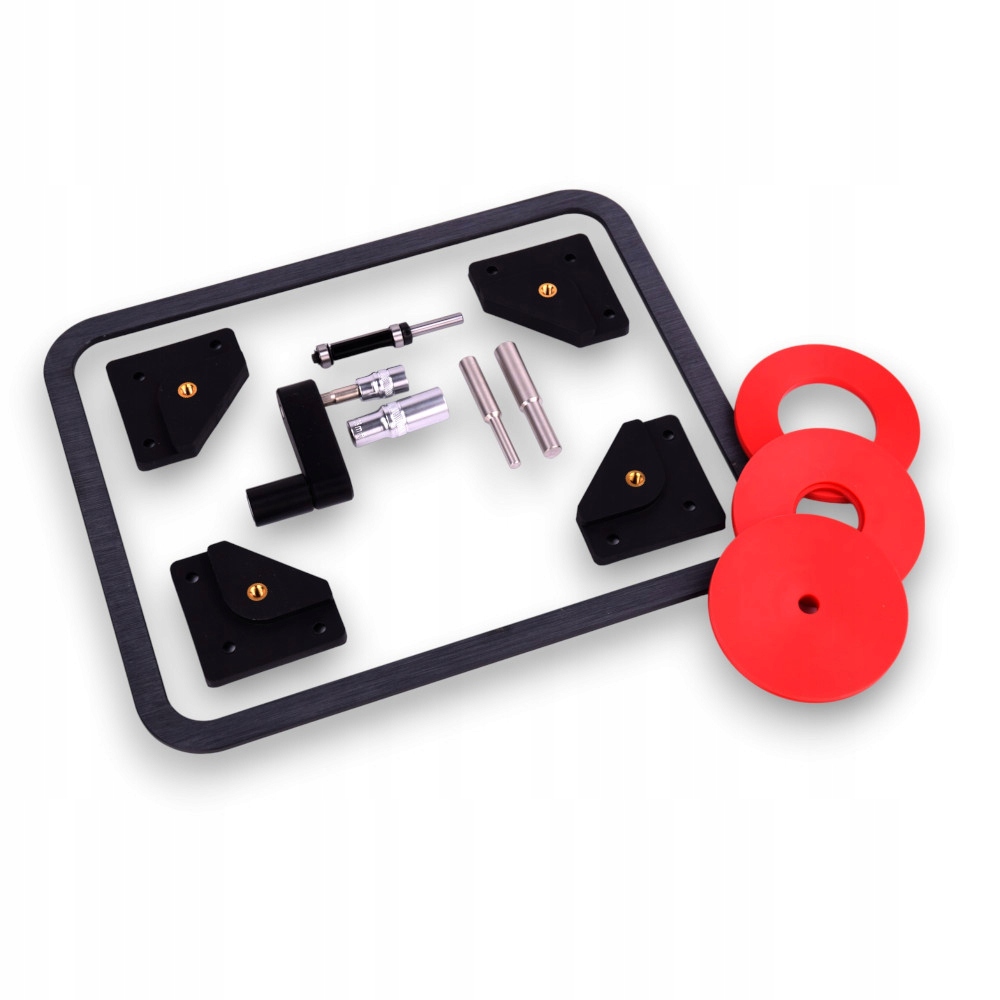

Zestaw zawiera:

- winda razem z aluminiową płytką do frezowania;

- szablon do samodzielnego wykonania otworu w stole pod windę;

- 3 wkładki (czerwone pierścienie centralne);

- korba do ustawiania wysokości windy;

- kołki prowadzące (12,7mm i 6,35mm)

- 1szt. frez do wykonania otworu z podwójnym łożyskiem;

- 4szt. nóżki narożne do regulacji wysokości płyty;

- 1szt. kołek prowadzący do płytki.

!! Na innych aukcjach dostępne są dodatkowe pierścienie redukcyjne o wymiarach: !!

- ze 107 na 88,9mm (SKU: AWHDL-89)

- ze 107 na 80mm (SKU: AWHDL-80)

- ze 107 na 69mm (SKU: AWHDL-69)

- ze 107 na 65mm (SKU: AWHDL-65)

Dopasuj pierścień do swojej frezarki i stwórz precyzyjne stanowisko do frezowania!

Nie pasuje do blatów frezarskich WoodFan i UJK

Kompatybilne frezarki (bez konieczności zastosowania dodatkowego pierścienia redukcyjnego):

- Porter-Cable 7518, 7519

- inne, mające średnicę korpusu silnika 107mm (4,2")
