БЫСТРЫЙ СОЕДИНИТЕЛЬ ЧЕРЕЗ РАЗЪЕМ ОСВЕЩЕНИЯ 12 НАПРАВЛЯЮЩИЙ 12/12 0,5-2,5 мм

ZŁĄCZKA SZYBKOZŁĄCZKA PRZELOTOWA OŚWIETLENIOWA, ZACISKOWA, 12-TOROWA, 0,5-2,5MM2.

Indeks: ZL12-PRO2.5

• Uniwersalna złączka  ZL przeznaczona jest do wykonywania szybkich połączeń między przewodami i obwodami.
• Wersja przelotowa oferuje szybkie łączenie np. lamp, opraw oświetleniowych oraz przedłużanie przewodów zachowując ich ułożenie i nie zmieniając kształtu.
• Złączka pozwala na łączenie przewodów jednodrutowych z przewodami wielożyłowymi jak i wykonywać tak zwane połączenia mieszane.

Szybkozłączka na linkę oraz drut, z dwoma dźwigniami zwalniającymi.

Przeznaczone do przewodów przewodów jednodrutowych z przewodami wielożyłowymi.

Dane techniczne:

• liczba torów prądowych: 12
• materiał: tworzywo sztuczne,
• napięcie znamionowe: 450 V,
• prąd znamionowy: 10A,
• przekrój przewodu: 0,5 - 2,5 mm2,
• rodzaj zacisku: szybkozłącze zaciskowe z dźwignią,
• wymiary złączki: 17 x 14 x 10,7 mm,
• temperaturapracy: 40 °C,
• należy usunąć izolację z przewodu na długości 11 mm,
• Certyfikat CE.

MONTAŻ ZŁĄCZKI NA PRZEWODZIE

1. KROK PIERWSZY / Zdejmij izolowaną powłokę przewodu na około 11 mm.
2. KROK DRUGI / Naciśnij dźwignię i włóż przewód.
3. KROK TRZECI / Przewodu prawidłowo umieszczone w złączce.

Oferta dotyczy 1 szt. Na pozostałych aukcjach dostępne szybkozłączki, w kompletach po 10, 100 szt.

WYMIARY SZYBKOZŁĄCZKI PRZELOTOWEJ 12-TOROWEJ:

• A. 10,7 mm,
• B. 14,0 mm,
• C. 5,5 mm,
• D. Ø 3,0 mm,
• E. 17 mm.

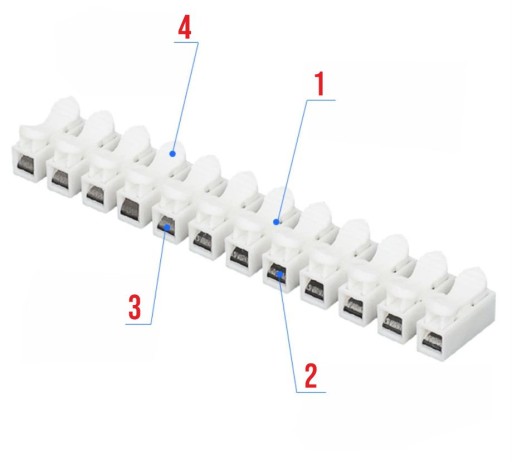

BUDOWA ZŁĄCZKI:

1. PLASTIKOWA OBUDOWA / mocna i trwała
2. MOSIĘŻNA LISTWA PROWADZĄCA / zapewnia lepsze przewodnictwo elektryczne
3. OTWÓR WEJŚCIOWY / w tym miejscu wsuń przewód
4. DŹWIGNIA / łatwiejsze mocowanie przewodu.

• PODŁĄCZANIE PRZEWODÓW

Podłączenie przewodu jest bardzo proste, Nie wymaga użycia żadnych dodatkowych narzędzi. Złączki instalacyjne nadają się do wszystkich rodzajów przewodów.

• OTWÓR POMIAROWY

Łatwo dostępny otwór pomiarowy znajdujący się po przeciwległej stronie otworów na przewody, pozwala na bezpieczny pomiar podłączonych już przewodów bez konieczności demontażu złączki.
