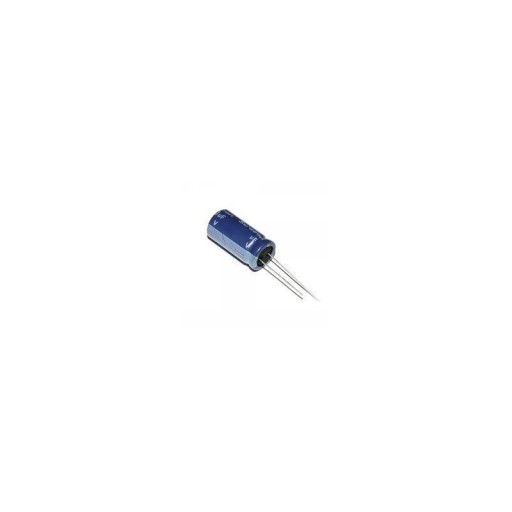

Конденсатор 4,7мкФ/35В электролит. 85 градусов С/4,7/35 В

Kondensator 4,7uF/35V elektrolit. 85st.C / 4,7/35V

Kondensatory elektrolityczne mają elektrody wykonane ze zwiniętych taśm aluminiowych. Właściwie to tylko anoda jest wykonana z aluminiowej taśmy. Druga taśma jest tylko doprowadzeniem do właściwej elektrody jaką jest elektrolit.

Kondensatory elektrolityczne mają elektrody wykonane ze zwiniętych taśm aluminiowych. Właściwie to tylko anoda jest wykonana z aluminiowej taśmy. Druga taśma jest tylko doprowadzeniem do właściwej elektrody jaką jest elektrolit. Elektrolitem tym jest nasączony papier, który poza funkcją przechowywania elektrolitu również rozdziela warstwy taśmy aluminiowej. Anoda jest pokryta warstwą tlenku glinu o grubości mniejszej od 1 um. Właśnie ten tlenek jest dielektrykiem w kondensatorach elektrolitycznych. Warstwa tlenku powstaje w procesie elektrochemicznym, polegającym na podłączeniu do kondensatora w trakcie produkcji źródła napięcia stałego. Ponieważ w elektrolicie przepływ prądu polega na przemieszczaniu jonów, a jony ujemne zawierają tlen, więc w tym procesie zwanym formatowaniem, na powierzchni anody wytwarza się warstwa tlenku glinu. Powstająca stopniowo warstwa izolującego tlenku coraz bardziej zmniejsza wartość płynącego prądu, a po pewnym czasie prąd stabilizuje się na nieznacznej wartości i proces tworzenia tlenku ustaje. Grubość tak powstałej warstwy tlenku zależy od przyłożonego napięcia (napięcie formowania). Właśnie przez ten proces typowe kondensatory elektrolityczne muszą być polaryzowane napięciem stałym. Kondensatory elektrolityczne z ciekłym elektrolitem składowane przez dłuższy czas bez napięcia mają znaczny prąd upływu, który po niedługim czasie pozostawania pod napięciem zmniejsza się do pomijalnej wartości. Dzieje się tak dlatego, że podczas składowania cieniutka warstwa tlenku ulega drobnym uszkodzeniom, które po podaniu napięcia są samoczynnie reperowane przez jony ujemne dążące do anody. Dlatego w układach, gdzie wymagana jest niezawodność i pewność działania, kondensatory elektrolityczne muszą pozostawać stale pod napięciem.
