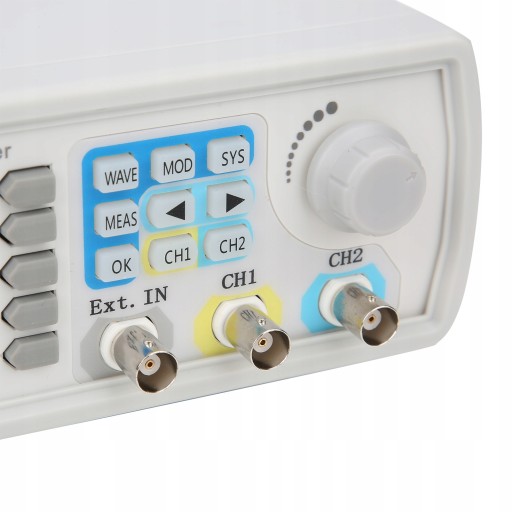

JDS6600-40M 2-канальный генератор сигналов

Funkcja:

1. Klawisze skrótów wykonane z materiału silikonowego nie tylko znacznie upraszczają czynności operacyjne, ale także zapewniają wygodę.

2. Prosty panel operacyjny, prosta i intuicyjna obsługa. Niezależny przełącznik sterujący dla łatwej kontroli.

3. Z zabezpieczeniem przed zwarciem wyjścia, wszystkie wyjścia sygnałowe mogą działać przez 60 s w warunkach zwarcia obciążenia.

4. Wysoka niezawodność, układ scalony na dużą skalę, technologia montażu powierzchniowego, wysoka niezawodność, długa żywotność.

5. Jest to świetny instrument do inżynierii elektronicznej, laboratoriów, linii produkcyjnych, nauczania i badań naukowych.

6. Wysokiej jakości ognioodporna obudowa, ze wspornikiem z tyłu, po wzniesieniu wspornika wygodniej jest obsługiwać i przeglądać dane.

7. Doskonała wydajność, równoważna wydajność dwukanałowy, różnica faz 360 stopni w sposób ciągły regulowany.

Specyfikacja:

• Stan: 100% nowy
• Typ artykułu: generator sygnału
• Materiał: ABS silikon
• Kolor: jak pokazano na rysunku
• Model: JDS6600-40M
• Charakterystyka częstotliwości:
• Zakres częstotliwości fali sinusoidalnej: 0-40 MHz
• Zakres częstotliwości fali prostokątnej: 0-25 MHz
• Zakres częstotliwości fali trójkątnej: 0-25 MHz
• Zakres częstotliwości fali impulsowej: 0 ~ 6 MHz
• Zakres częstotliwości fali cyfrowej TTL: 0 ~ 6 MHz
• Zakres częstotliwości arbitralnej fali: 0 ~ 6 MHz
• Zakres regulacji szerokości impulsu: 40nS-4000S
• Czas narastania fali prostokątnej: ≤10ns
• Minimalna rozdzielczość częstotliwości: 0,01 μHz (0,00000001)
• Dokładność częstotliwości: ±20 ppm
• Stabilność częstotliwości: ±1 ppm/3 godziny
• Charakterystyka fal:
• Typy przebiegów: fala sinusoidalna, fala prostokątna, fala impulsowa (regulowany cykl pracy, szerokość impulsu i czas cyklu można dokładnie regulować), fala trójkątna, częściowa fala sinusoidalna, fala CMOS, poziom prądu stałego (ustaw amplitudę prądu stałego, dostosowując przesunięcie), półfala, pełna fala, dodatnia fala schodkowa, odwrotna fala schodkowa, fala szumu, wykładniczy wzrost, wykładniczy spadek, fala multisonic, impuls sinc, impuls Lorenza i 60 przebiegów zdefiniowanych przez użytkownika.
• Długość fali: 2048 punktów
• Częstotliwość próbkowania kształtu fali: 266MSa/s
• Rozdzielczość pionowa przebiegu: 14 bitów
• Sinusoida:
• Tłumienie harmonicznych: 245dBc (całkowite zniekształcenie harmoniczne: fala prostokątna i fala pulsacyjna: przeregulowanie ≤5%
• Zakres regulacji cyklu pracy fali impulsowej: 0,1% ~ 99,9%
• Zakres regulacji cyklu pracy częściowej fali sinusoidalnej: 0,1%-99,9%
• Liniowość fali piłokształtnej: ≥98% (0,01 Hz ~ 10 kHz)
• Charakterystyka wyjściowa:
• Rozdzielczość amplitudy: 1mV
• Stabilność amplitudy: ±0,5%/5 godzin
• Płaskość amplitudy: ± 5% (10 MHz)
• Wyjście fal:
• Impedancja wyjściowa: 50Ω ± 10% (typowo)
• Zabezpieczenie: Wszystkie zaciski wyjściowe sygnału mogą pracować w ciągu 60 w warunkach zwarcia obciążenia
• Przesunięcie prądu stałego:
• Zakres regulacji przesunięcia: przesunięcie ≤10-amplituda/2
• Rozdzielczość offsetu: 0,01 V
• Charakterystyka fazowa:
• Zakres regulacji fazy: 0 ~ 359,9°
• Rozdzielczość fazowa: 0,1°
• Wyjście TTL/CMOS:
• Niski poziom: wysoki poziom: 1 V ~ 10 V
• Czas narastania/opadania poziomu: Funkcja pomiaru zewnętrznego:
• Funkcja licznika częstotliwości:
• Zakres pomiaru częstotliwości: 1 Hz ~ 100 MHz
• Dokładność pomiaru: ciągła regulacja czasu bramki 0,01S ~ 10s
• Funkcja licznika:
• Zakres zliczania: 0-4294967295
• Tryb sprzęgania: tryby sprzężenia DC i AC
• Metoda liczenia: ręczna
• Zakres napięcia sygnału wejściowego: 2Vpp ~ 20Vpp
• Pomiar szerokości impulsu: rozdzielczość 0,01us, maksymalnie mierzalne 20s
• Pomiar okresu: rozdzielczość 0,01us, maksymalnie mierzalne 20s
• Funkcja skanowania:
• Kanał skanowania: CH1 lub CH2
• Typ skanowania częstotliwości: skanowanie liniowe, skanowanie logarytmiczne
• Czas skanowania: 0,1 s ~ 999,9 s
• Zakres ustawień: arbitralnie ustawiony między punktem początkowym (0,01 Hz) a maksymalną częstotliwością wyjściową odpowiedniego modelu w punkcie końcowym
• Kierunek skanowania: do przodu, do tyłu i w obie strony
• Funkcja wyzwalania:
• Liczba impulsów: 1-1048575
• Tryb wyzwalania: wyzwalacz ręczny, wyzwalacz CH2, wyzwalacz zewnętrzny (AC), wyzwalacz zewnętrzny (DC)
• Ogólne dane techniczne:
• Typ wyświetlacza: Kolorowy wyświetlacz LCD TFT o przekątnej 2,4 cala
• Przechowywanie i ładowanie:
• Ilość: 100 grup
• Lokalizacja: od 00 do 99 (domyślny parametr lokalizacji przechowywania 00 jest wywoływany po włączeniu urządzenia)
• Przebieg arbitralny: Ilość: 60 grup od 1 do 60 (domyślnie 15 grup przy uruchamianiu)
• interfejs:
• Tryb interfejsu: Używanie interfejsu USB do interfejsu szeregowego
• Interfejs rozszerzeń: port szeregowy z trybem poziomu TTL, wygodny dla użytkowników do opracowania
• Szybkość komunikacji: przy użyciu standardowego 115200bps
• Protokół komunikacyjny: w trybie wiersza poleceń protokół jest otwarty
• Napięcie:
• Wejście: AC100-240V (50/60Hz)
• Wyjście: DC5V ± 0,5V
• Warunki środowiskowe Temperatura: 0-40 ℃ Wilgotność:

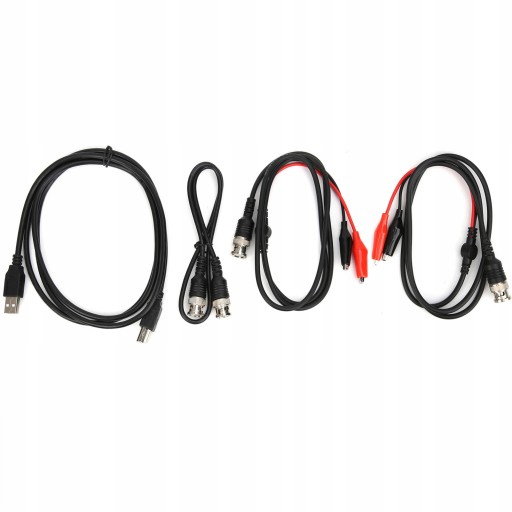

Lista pakietów:

• 1 x generator sygnału
• 1 x zasilacz
• 1 kabel USB
• 2 x kabel połączeniowy sygnału
• 1 x instrukcja w języku angielskim
• 1 płyta CD
• 1 kabel BNC
