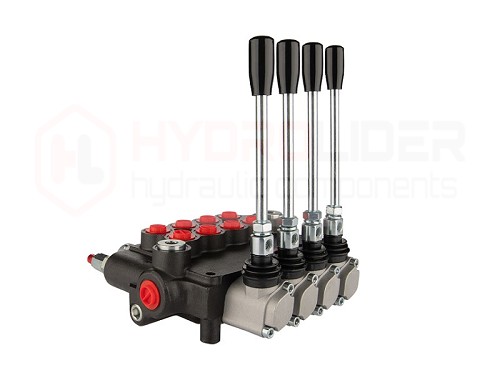

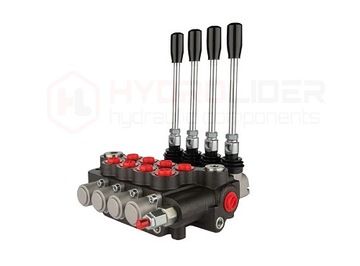

Rozdzielacz hydrauliczny 4 sekcyjny 50L 4P80 + przyłącza 22/18 Hydrolider

ROZDZIELACZ HYDRAULICZNY 4 SEKCYJNY

Z KOMPLETEM PRZYŁĄCZY Z WYJŚCIEM M22x1.5 i M18x1.5

Produkcja:

Oryginalny produkt marki Hydrolider, symbol: 1.10.11.040.2218

Zastosowanie:

Przystosowany do sterowania cylindrem jednostronnym lub dwustronnym. Posiada wyjście ciśnieniowe N potrzebne do połączeń szeregowych lub do zamontowania rozdzielacza jako kolejny w istniejącym już układzie.

Rozdzielacz przeznaczony do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń sterowanych hydraulicznie.

Dane techniczne:

• Minimalny przepływ: 1 l/min
• Maksymalny przepływ w zestawie z przyłączami: 50 l/min
• Sterowanie: cylindrem jednostronnym lub dwustronnym
• Ilość sekcji: 4

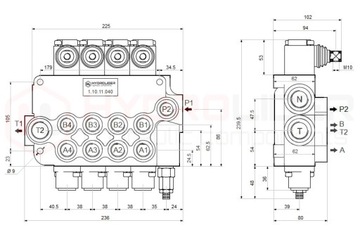

• Gwint w korpusie na zasilaniu [P]: G 1/2"
• Gwint w korpusie na powrocie [T]: G 3/4"
• Gwint w korpusie na sekcji [A / B]: G 1/2"
• Gwint w korpusie na wyjściu ciśnieniowym [N]: G 3/4"

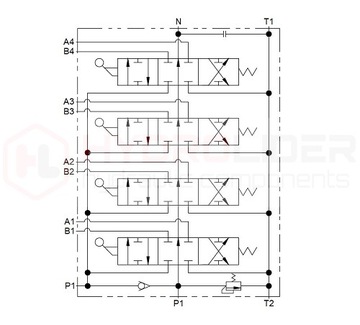

Sterowanie i zasada działania:

Wszystkie dźwignie trzypozycyjne (1 - 0 - 2), na sprężynie, czyli same wracają do pionu

• Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłoczysko cylindra stoi - olej idzie na przelew.
• Pozycja 1 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) tłoczysko cylindra wysuwa się.
• Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) tłoczysko cylindra chowa się.

Warunki pracy:

• Przystosowany do pracy wewnątrz i na zewnątrz
• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
• Zalecany olej hydrauliczny na bazie oleju mineralnego np. HL 32, HL 46

• Maksymalne ciśnienie na zasilaniu: 315 bar
• Maksymalne ciśnienie na powrocie: 50 bar
• Maksymalne ciśnienie na sekcjach: 300 bar

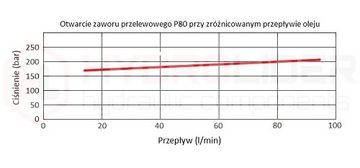

Fabryczne ustawienie zaworu przelewowego:

Ciśnienie otwarcia zaworu przelewowego rośnie proporcjonalnie wraz ze wzrostem przepływu:

• 170 bar  przy 20 l/min
• 180 bar  przy 40 l/min
• 185 bar  przy 50 l/min

Regulacja zaworu przelewowego:

Zestawy do precyzyjnego pomiaru ciśnienia znajdziesz na naszych innych aukcjach allegro o nazwie zestawy pomiarowe. Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przed uruchomieniem. Możliwość samodzielnej regulacji, pełny obrót zmiana o 30 bar.

Zestaw przyłączy i połączenie z wężami:

Wszystkie przyłącza oferowane w zestawie posiadają uszczelnienie typu NBR, które zapewnia szczelne połączenie z rozdzielaczem. Od strony przewodu hydraulicznego przyłącza posiadają gniazdo 24° przystosowane do węży zakutych w końcówki DKOL, DKOL-90, DKOL-45 z typowym stożkiem zaciskowym 24°. Połączenie z wężami nie wymaga dodatkowego uszczelnienia.

• Gwint wyjściowy na zasilaniu [P]: M22x1.5
• Gwint wyjściowy na powrocie [T]: M22x1.5
• Gwint wyjściowy na sekcji [A / B]: M18x1.5
