IAN CANADA FifoPiMa v1.5 I2S/DSD/DoP Relocker для Raspberry Pi

IAN CANADA FifoPiMa v1.5 Reclocker I2S/DSD/DoP dla Raspberry Pi

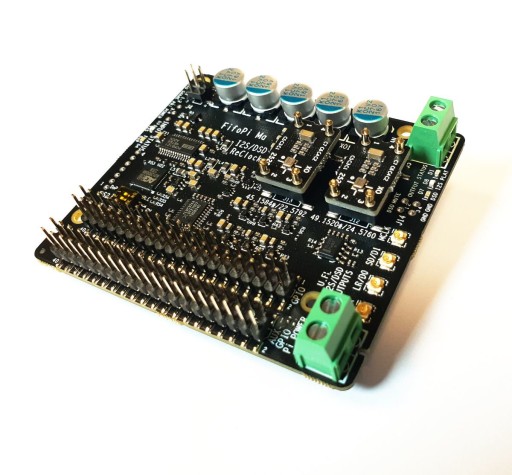

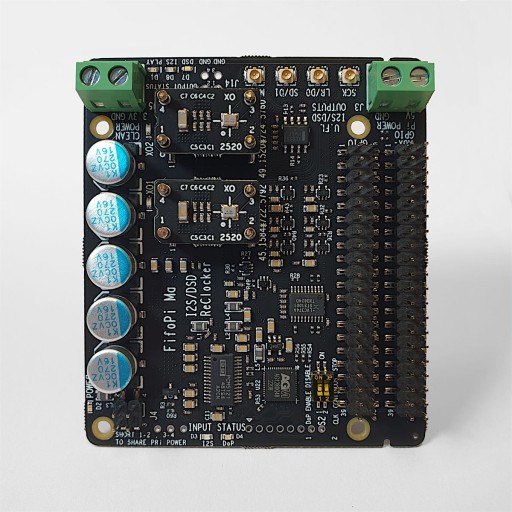

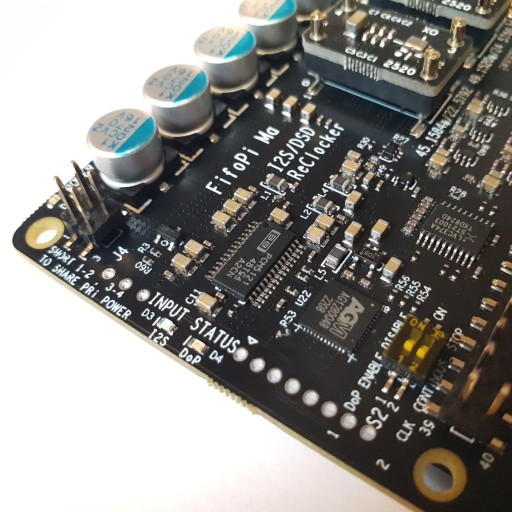

• Ian Canada FifoPiMa to audiofilski reclocker I2S/DSD/DoP dla Raspberry Pi działający w trybie Master Clock.
• FifoPiMa zapewnia wyjątkowo niski poziom jittera i szumów dzięki zastosowaniu autorskiej 1-bitowej, wielostopniowej technologii dyskretnego przetaktowywania.
• Jakość sygnału wyjściowego FifoPiMa jest prawie idealna.
• Moduł doskonale współpracuje ze streamerami opartymi na Raspberry Pi, z przetwornikami DAC w trybie SYNC, a nawet z zewnętrznymi przetwornikami DAC w celu poprawy jakości dźwięku.

Moduł Ian Canada FifoPiMa sprzedawany jest samodzielnie. Komputer Raspberry Pi należy dokupić oddzielnie.

Niektóre przetworniki DAC nie obsługują sygnału 44,1 kHz 16 bitów na wejściu I2S HDMI. FifoPiMa V1.5 dodatkowo integruje sprzętowy bezstratny konwerter 16-bitowy na 32-bitowy, aby rozwiązać ten problem. Nie ma już potrzeby programowego upsamplingu.

Ian Canada FifoPiMa to audiofilski reclocker I2S/DSD/DoP dla Raspberry Pi działający w trybie Master Clock. FifoPiMa zapewnia wyjątkowo niski poziom jittera i szumów dzięki zastosowaniu opracowanej przez markę 1-bitowej, wielostopniowej technologii dyskretnego przetaktowywania. Jakość sygnału wyjściowego FifoPiMa jest prawie idealna. Moduł doskonale współpracuje ze streamerami opartymi na Raspberry Pi, z przetwornikami DAC w trybie SYNC, a nawet z zewnętrznymi przetwornikami DAC w celu poprawy jakości dźwięku.

Ten moduł IAN CANADA FIFOPI może współpracować ze sterownikiem Hifiberry DAC+ PRO w dowolnym rozwiązaniu Raspberry Pi.

Kluczowe funkcjonalności:

• Tryb Master Clock.
• Obsługuje I2S do 384 kHz.
• Obsługuje DSD od DSD64 do DSD128.
• Zintegrowany dekoder DoP do odtwarzania natywnych strumieni DSD na Raspberry Pi poprzez GPIO.
• Dwa wymienne zegary montowane na wsporniku, obsługujące częstotliwości 22,5792/24,5760 MHz i 45,1584,49,1520 MHz. FifoPiMa współpracuje również z SinePi, umożliwiając wykorzystanie wysokiej jakości zewnętrznych zegarów sinusoidalnych.
• Zapewnia dwa etapy ponownego taktowania, aby osiągnąć najniższy możliwy jitter.
• 1-bitowa, dyskretna technologia ponownego taktowania zapewnia najlepszą możliwą wydajność pod względem szumu. Ostateczna jakość sygnału I2S/DSD jest niemal idealna pod względem integralności.
• Zerowe opóźnienie.
• Dwa oddzielne wejścia DC zapewniające czyste zasilanie FifoPiMa i Raspberry Pi poprzez GPIO.
• Dla jeszcze lepszego efektu z FiFoPiMa można wykorzystać zasilacz akumulatorowy LifePO4 i superkondensatory 3,3 V.
• Zoptymalizowana sieć odsprzęgająca w celu poprawy wydajności zasilania.
• Złącze AUX GPIO przeznaczone do montażu kontrolerów DAC, MonitorPi lub innych akcesoriów Raspberry Pi, bez wpływu na jakość sygnału wyjściowego.
• Trzy grupy wyjściowe: złącza U.FL, GPIO i AUX GPIO. Każde wyjście jest niezależne od pozostałych.
• W celu uzyskania możliwie najniższego jittera stosowane są przewody i złącza U.FL.
• Zapewnia sygnały sterujące Mute i DSD EN dla przetwornika cyfrowo-analogowego i streamera.
• Jitter MCLK = kwadrat (jitter XO^2 + 18fs^2) @ (12kHz-20MHz).
• Jitter sygnałów I2S/DSD = kwadrat (jitter XO^2 + 18fs^2 + jitter dodatkowy typu flip-flop^2) @ (12kHz-20MHz).
• Funkcja DoP Pass Through.
• Bit-perfect.
• Do działania niezbędny jest standardowy sterownik dla systemów Linux.
• Może być używany z IsolatorPi w celu zapewnienia izolacji galwanicznej pomiędzy FifoPiMa i Raspberry Pi.

W celu znacznego polepszenia jakości sygnału należy wymienić zegary  45,1584 MHz i 49,1520 MHz na Accusilicon lub  SC-Pure IAN Canada (femtosekundowe) . Do pracy urządzenia niezbędne są : płytka Raspberry PI 4b, oprogramowanie układowe np. Volumio, zasilacz 5V DC i 3.3 V DC impulsowy lub liniowy oraz płytka transportu np. Transport PI MKII lub Transport HDMIPI PRO.

Dane techniczne

Typ: Karta reclockera dla Raspberry Pi

Tryb pracy: Master

Wyjścia MCLK low jitter: TAK

Wspierane parametry sygnału audio: PCM do 384kHz, DSD128, dekodowanie/pass-through DoP

Kompatybilna z Raspberry Pi: TAK

Tryb continous clock: TAK

Częstotliwości zegarów: 2/24MHz, 45/49MHz

Opóźnienie: Brak

Bit-perfect: TAK

Uwaga: opis skrócony, brak możliwości udostępnienia kompletnego opisu. Zapewniamy wsparcie techniczne i doradztwo.
