Сетевой счетчик ALANTEC TL-828A

Tester okablowania TL-828-A; rodzaje okablowania: RJ-45, RJ-11; lokalizacja miejsca uszkodzenia; pomiar długości kabla (dynamiczna kalibracja); wykrywanie zwarć, przerw, odwrotnych połączeń; duży czytelny wyświetlacz LCD (4 linie po 16 znaków); kompensacja temperatury; sygnalizacja dźwiękowa; automatyczne wyłączenie po 30 min.; wymiary testera 125x70x25mm, terminatora 75x40x25mm; zasilanie 4x1,5V AA (bez baterii)

ID-1 uszkodzony pokazuje zwarcie

Przeznaczenie:

Tester okablowania TL-828-A umożliwia wykrywanie występujących w sieci zakłóceń oraz różnego rodzaju błędów okablowania telefonicznego, UTP i STP. Wyniki pomiarów są przedstawiane na dużym, czytelnym wyświetlaczu. Tester okablowania TL-828-A jest przeznaczony do badania przyłączy zakończonych złączami RJ45 i RJ11.

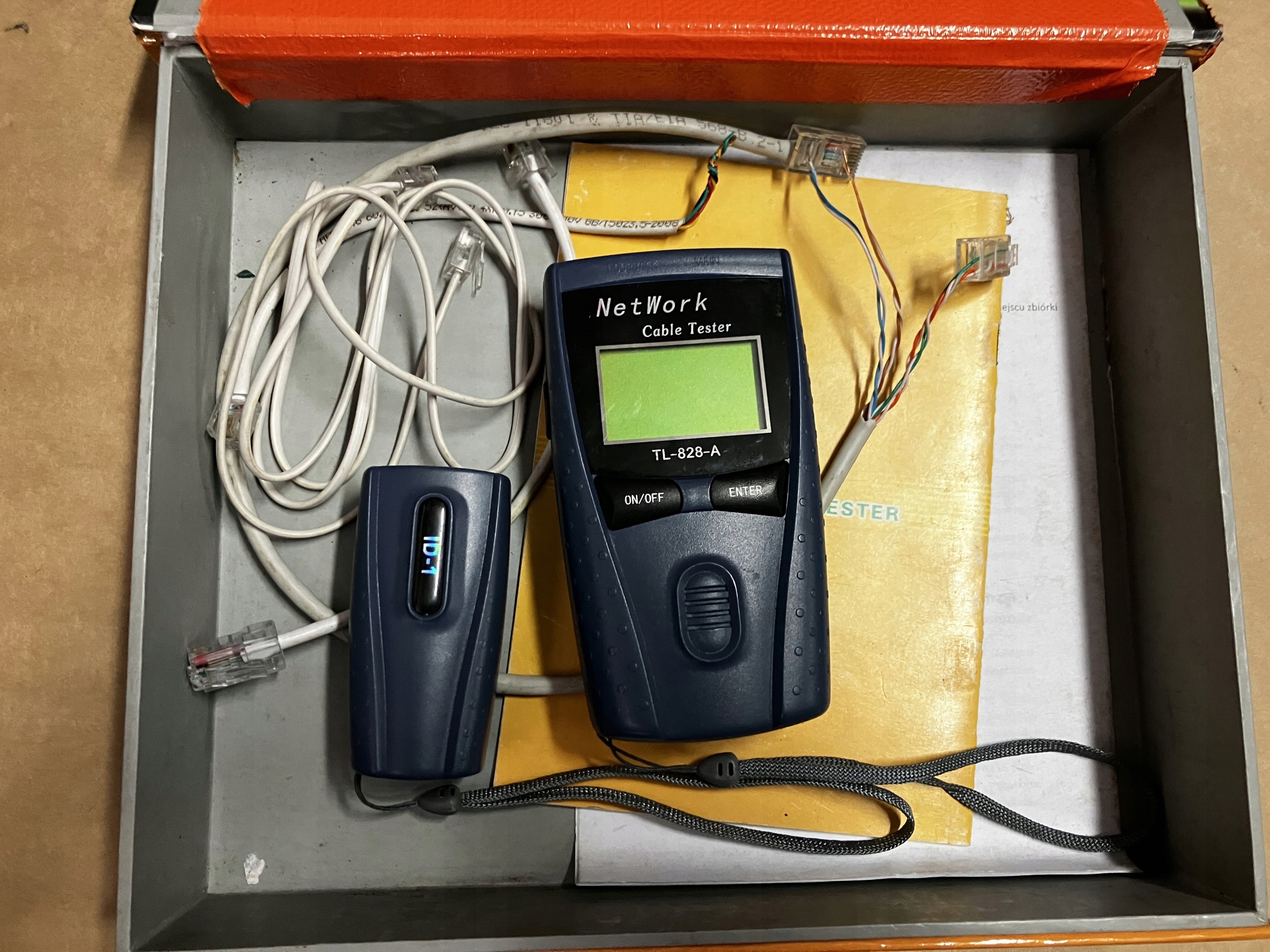

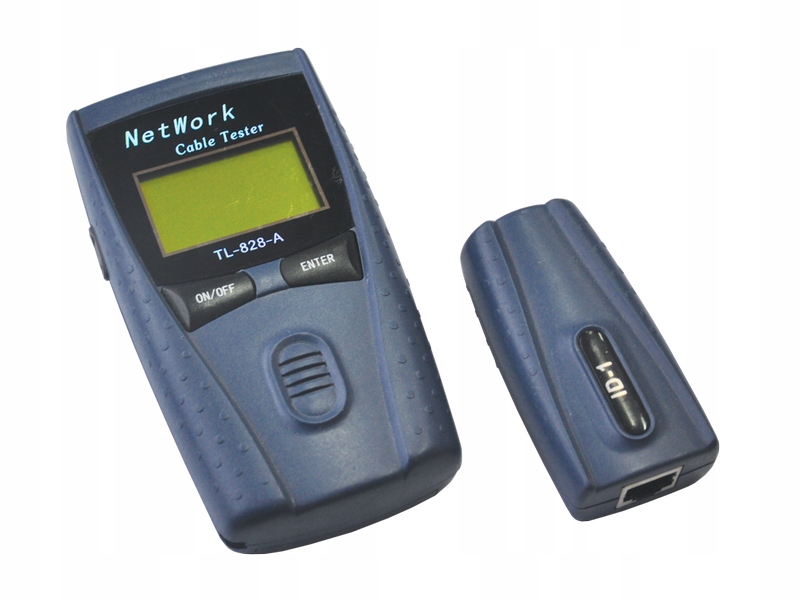

Tester składa sie z dwóch części:

- główna - wyposażona w wyłącznik, wyświetlacz oraz dwa złącza RJ45,

- terminator - wyposażony w złącze RJ45.

Menu główne urządzenia:

- WireMap - mapa (testowanie) połączeń żył w kablu,

- Pair&Lenght - pomiar długości kabla,

- Coax/Tel - sprawdzanie kabla koncentrycznego i telefonicznego, sygnalizacja otwartego obwodu,

- Setup/Calibration - kalibracja testera i zmiana wyświetlanych jednostek.

Prezentowane przez urządzenie wyniki pomiarów widoczne są na dużym, czytelnym wyświetlaczu.

Tester okablowania TL-828-A wykonuje również pomiary długości przewodów. Ponadto umożliwia określanie odległości do miejsca przerwy lub zwarcia w badanym przewodzie.

Urządzenie jest wyposażone w funkcję automatycznego wyłączania przy bezczynności.

Najważniejsze cechy:

• Rodzaje testowanego okablowania:

- RJ-45

- RJ-11

• Funkcjonalność testera:

- lokalizacja miejsca uszkodzenia

- pomiar długości kabla

- wykrywanie zwarć, przerw, odwrotnych połączeń

- pomiar odległości do uszkodzenia

- dynamiczna kalibracja pomiaru długości kabla

- kompensacja temperatury

- sygnalizacja dźwiękowa

• Ergonomia:

- duży czytelny wyświetlacz (4x16 znaków)

- automatyczne wyłączenie po 30min

- długi czas pracy na bateriach (50 godzin)

• Akcesoria: zestaw przyłączy pomiarowych ze złączami typu krokodylek

• Zasilanie: 4 baterie typu AA (nie ma w zestawie)

Dane techniczne:

• Ekran LCD: 4 x 16 znaków, 42x25,2mm

• Wymiary testera: 125 x 70 x 25mm

• Wymiary terminatora: 75 x 40 x 25mm

• Masa (tester/terminator): 130/30g
