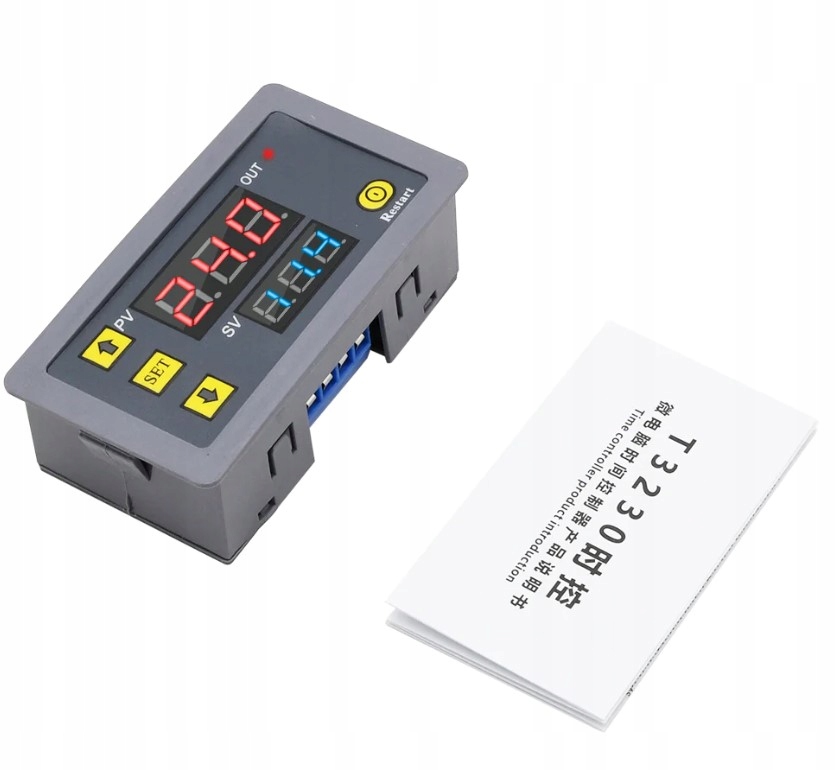

Программатор испытаний на время, реле 230 В

Programator czasowy timer zegar przekaźnik cykliczny.

Zasilanie 230V AC

Opis trybów pracy:

Tryb 0: W tym trybie po włączeniu modułu do zasilania , po upłynięciu czasu ustawionego dla timera T1 następuje załączenie przekaźnika. W tym momencie program się kończy, w celu ponownego wyzwolenia programu w tym trybie należy moduł odłączyć od zasilania i ponownie go włączyć.

Tryb 1: W tym trybie po włączeniu zasilania przekaźnik jest natychmiast załączany a po upłynięciu czasu ustawionego dla timera T1 następuje rozłączenie przekaźnika. W tym momencie program się kończy, w celu ponownego wyzwolenia programu w tym trybie należy moduł odłączyć od zasilania i ponownie go włączyć.

Tryb 2: W tym trybie po włączeniu modułu do zasilania , po upłynięciu czasu ustawionego dla timera T1 następuje załączenie przekaźnika. Następnie po upływie czasu ustawionego dla timera T2 następuje rozłączenie przekaźnika. W tym momencie program się kończy, w celu ponownego wyzwolenia programu w tym trybie należy moduł odłączyć od zasilania i ponownie go włączyć.

Tryb 3: W tym trybie po włączeniu zasilania przekaźnik jest natychmiast załączany a po upłynięciu czasu ustawionego dla timera T1 następuje rozłączenie przekaźnika. Następnie po upływie czasu ustawionego dla timera T2 następuje ponowne załączenie przekaźnika. W tym momencie program się kończy, w celu ponownego wyzwolenia programu w tym trybie należy moduł odłączyć od zasilania i ponownie go włączyć.

Tryb 4:  W tym trybie po włączeniu modułu do zasilania , po upłynięciu czasu ustawionego dla timera T1 następuje załączenie przekaźnika. Następnie po upływie czasu ustawionego dla timera T2 następuje rozłączenie przekaźnika i cały program automatycznie zaczyna działać od początku. W tym trybie program działa w nieskończoność.

Tryb 5: W tym trybie po włączeniu zasilania przekaźnik jest natychmiast załączany a po upłynięciu czasu ustawionego dla timera T1 następuje rozłączenie przekaźnika. Następnie po upływie czasu ustawionego dla timera T2 następuje ponowne załączenie przekaźnika  i cały program automatycznie zaczyna działać od początku. W tym trybie program działa w nieskończoność.

Ustawienie czasów dla timerów T1 oraz T2:

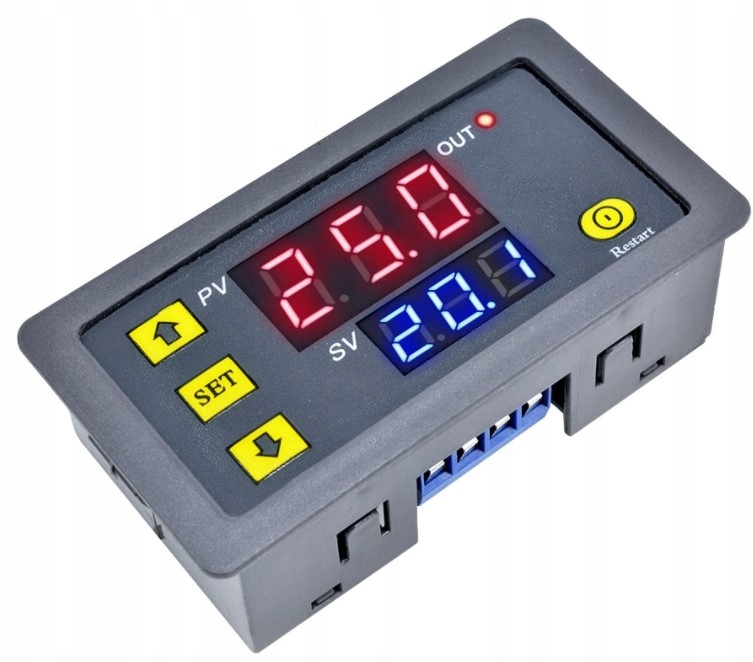

Po włączeniu zasilania modułu należy wcisnąć przycisk SET. Zacznie migać aktualne ustawienie timera T1 na górnym wyświetlaczu. Następnie przyciskami 'góra'  i 'dół' ( z lewej strony wyświetlacza) należy ustawić właściwy czas. Następnie naciskając ponownie przycisk SET przechodzimy do ustawień timer T2 (miga aktualne ustawienie timera T2 na dolnym wyświetlaczu). Przyciskami 'góra'  i 'dół' ( z lewej strony wyświetlacza) należy ustawić właściwy czas. W celu zapisania ustawień w pamięci modułu należy odczekać ok 6 sekund bez naciskania jakiegokolwiek przycisku. Uwaga: ustawiony czas zależy od aktualnie wybranej podstawy czasowej - opis w dalszej części instrukcji.

Ustawienie podstawy czasowej dla timerów T1 i T2:

Po włączeniu zasilania modułu należy wcisnąć i trzymać 6 sekund przycisk SET. Na górnym wyświetlaczu pojawi się P0 a na dolnym aktualnie ustawiona podstawa czasowa. Następnie przyciskami 'góra'  i 'dół' ( z lewej strony wyświetlacza) należy ustawić właściwą podstawę czasu. Dostępne są 3 rodzaje podstaw czasu:

- 0 - czas timerów jest ustawiany w sekundach

- 1 - czas timerów jest ustawiany w minutach

- 2 - czas timerów jest ustawiany w godzinach

Po dokonaniu odpowiednich ustawień należy odczekać ok 6 sekund bez naciskania jakiegokolwiek przycisku co spowoduje zapisanie nastaw w pamięci modułu. Uwaga: można ustawić w jednym czasie tylko jedną podstawę czasu dla obu timerów jednocześnie. Nie ma możliwości ustawienia osobnych podstaw czasu dla każdego z timerów osobno.

Wybór trybu pracy modułu:

Po włączeniu zasilania modułu należy wcisnąć i trzymać przycisk SET aż pojawi się na wyświetlacz górnym P0. Następnie ponownie wcisnąć szybko przycisk SET. Na górnym wyświetlaczu pojawi się napis P1 a na dolnym aktualnie zapisany tryb pracy modułu (od 0 do 5). Następnie przyciskami 'góra'  i 'dół' ( z lewej strony wyświetlacza) należy ustawić wymagany tryb pracy. Po dokonaniu wyboru trybu pracy moduły należy odczekać ok 6 sekund bez naciskania jakiegokolwiek przycisku. Wybrany program zostanie zapisany do pamięci modułu.

Wszystkie nastawy są zapisane do pamięci nieulotnej modułu i są one dostępne po zaniku zasilania.

W każdym momencie można zrestartować aktualnie działający program naciskając przycisk 'Restart' znajdujący się na przednim panelu.

Dane techniczne modułu:

- wymiar przedniego panelu - 79*42 mm

- wymiar montażowy: 72*39 mm

- głębokość montażowa - 25 mm

- prąd maksymalny przekaźnika 20 A / 14 VDC/ 10A/250 V AC

- napięcie zasilania modułu 110-250 VAC

- napięcie na stykach roboczych przekaźnika maks 250 VAC

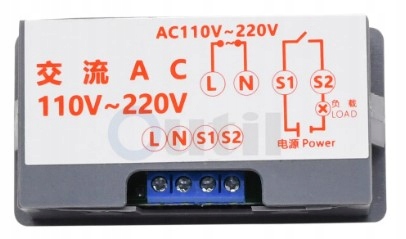

Opis wyprowadzeń:

- L - zasilanie modułu 110-250 VAC

- N - przewód zerowy

- S0, S1 - styki przekaźnika

Uwaga : W przypadku sterowania urządzeniami indukcyjnymi (silniki, cewki zaworów), jeżeli urządzenia te są zasilane z tego samego źródła zasilania co sam moduł, należy stosować układy likwidujące przepięcia generowane przez sterowne urządzenia. W przeciwnym wypadku generowane przez sterowane urządzenia przepięcia uszkodzą moduł.
