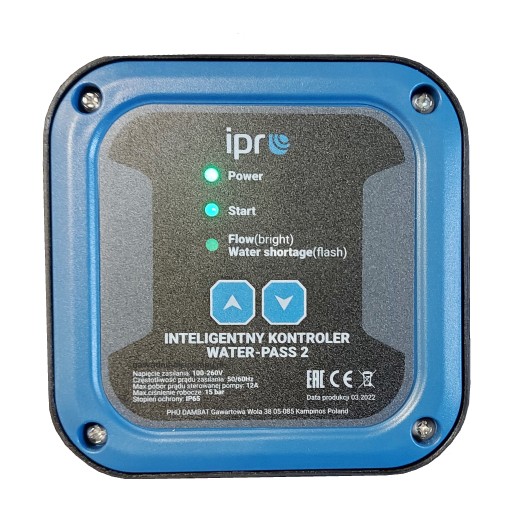

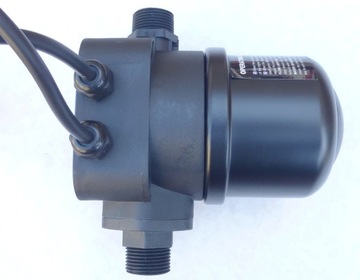

IBO WATER-PASS 2 inteligentny kontroler

Sterownik WATER-PASS 2 jest urządzeniem elektronicznym służącym do sterowania pracą pompy.

Urządzenie kontroluje pracę pompy po przez badanie zmian poziomu ciśnienia wody w rurociągu oraz przepływu wody przez rurociąg.

Dzięki możliwości regulacji przez użytkownika ciśnieniu włączania urządzenie w pełni zastępuje tradycyjne wyłączniki ciśnieniowe.

Urządzenie zabezpiecza również przed suchobiegiem (pracą pompy bez wody).

Wbudowany zawór zwrotny zabezpiecza system przed powrotem wody do pompy. .

Ciśnienie załączenia fabrycznie ustawione jest na 1,5 bar

Inteligentny sterownik WATER-PASS 2 przeznaczony jest do sterowania pompą poprzez włączanie i wyłączanie urządzenia.

Włączanie uzależnione jest od spadku ciśnienia wody w instalacji wodnej poniżej ustawionego na automacie ciśnienia załączania, oraz powstania przepływu w rurze na której zainstalowany jest sterownik.

W praktyce urządzenie włącza pompę przy odkręceniu kranu z wodą, lub otwarcia zraszaczy, a wyłącza po ok 6 sekundach od momentu zakręceniu kranu lub zamknięciu zraszaczy.

Urządzenie posiada funkcje ochrony przed suchobiegiem (pracą pompy bez wody) tzn. w przypadku braku wody w urządzeniu sterownik wyłącza pompę uniemożliwiając jej zniszczenie.

Urządzenie może współpracować bezpośrednio podłączone do pomp których silniki nie pobierają więcej prądu podczas pracy niż 12 A.

Dla większości silników jednofazowych mniejszy prąd niż 12A pobierają silnik o mocy do 2,2 kW.

Urządzenie przeznaczone jest do pracy z czystą wodą bez zanieczyszczeń mechanicznych.

Maksymalna temperatura wody powinna być mniejsza niż 80°C. a.

.

DANE TECHNICZNE :

Napięcie zasilania - 100-260V

Częstotliwość prądu zasilania - 50/60Hz

Max.moc sterowanej pompy - 2,2 kW

Max.pobór prądu sterowanej pompy - 12A

Max.ciśnienie robocze - 15 bar

Max.temperatura otoczenia - 40°C

Max. temperatura cieczy - 80°C

Stopień ochrony - IP65

Zakres ciśnienia włączania - 0-10 bar

Pozycja pracy - Pionowa

WATER-PASS 2S - pojemność zbiornika 1L

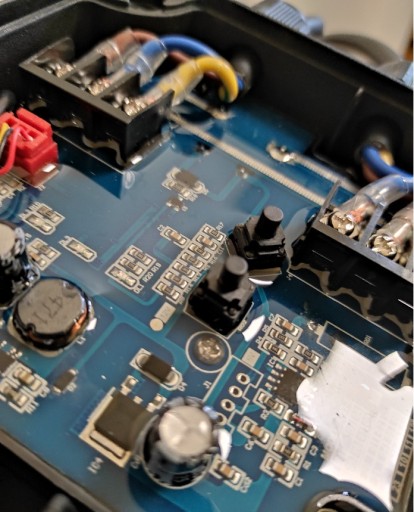

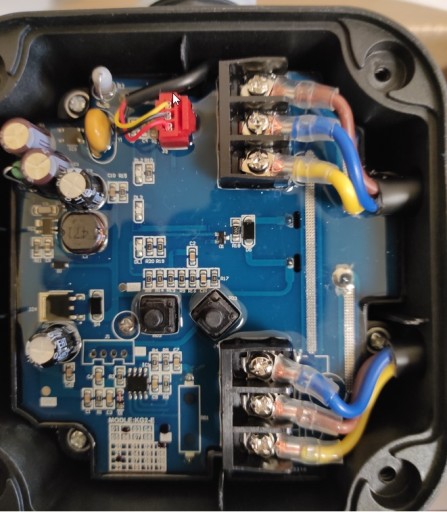

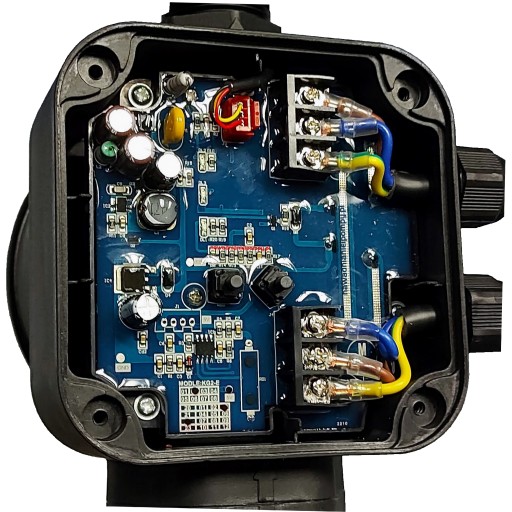

Zabezpieczenie obwodu drukowanego - żywica epoksydowa

Zabezpieczenie przed suchobiegiem - 8 sek.

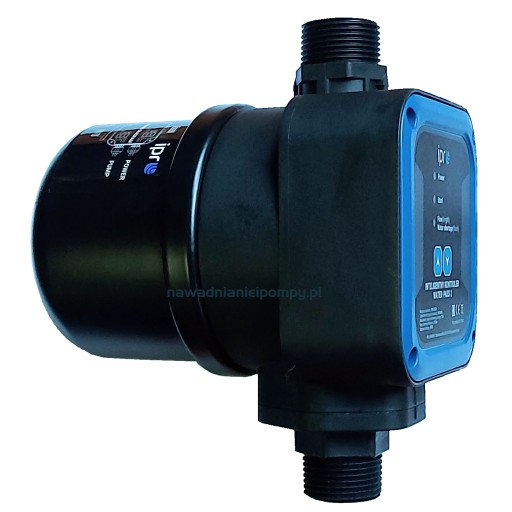

WATER-PASS 2 wyposażony jest w 1L zbiornik redukujący uderzenie hydrauliczne i nie należy montować dodatkowego zbiornika.
