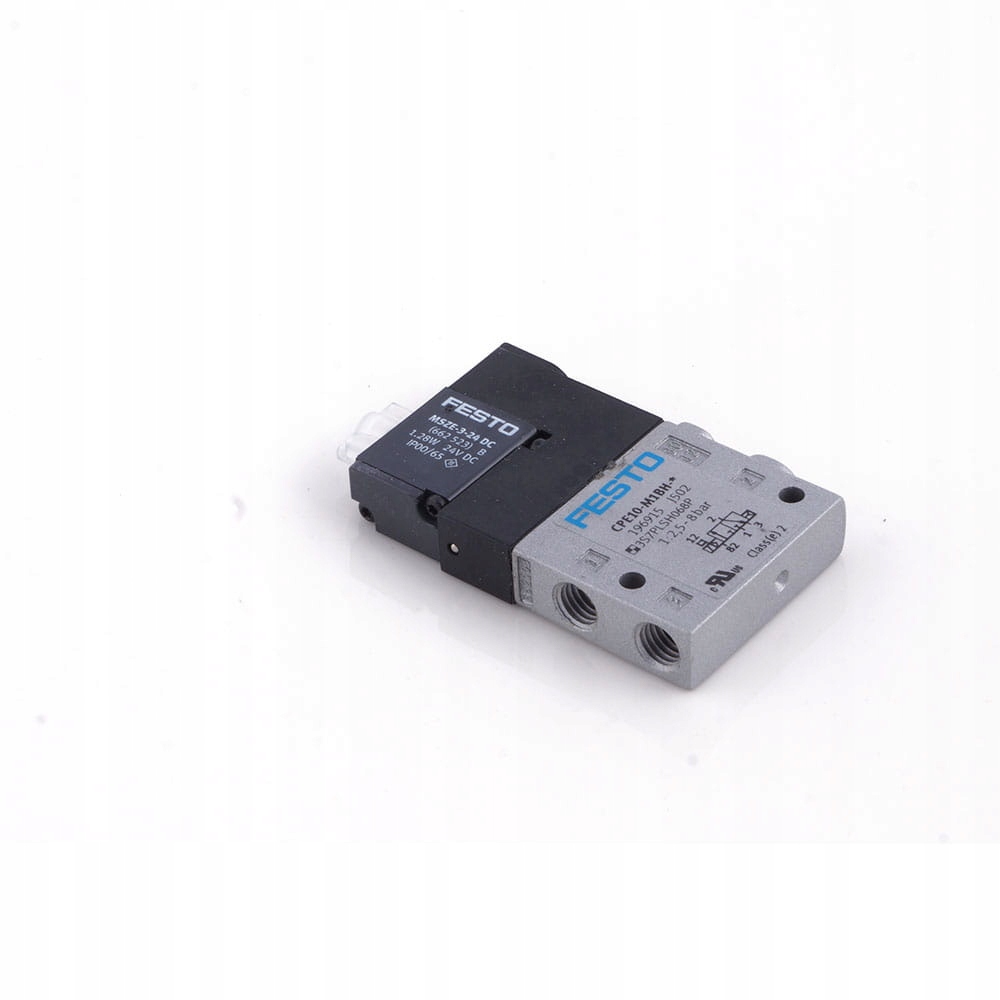

Электромагнитный клапан CPE10-M1BH-3GL-M7 196915 Festo

Elektrozawór CPE10-M1BH-3GL-M7  196915 Festo

DANE TECHNICZNE:

Funkcja zaworu 3/2 zamknięty monostabilny

Sposób uruchamiania elektrycznie

Szerokość zabudowy 10 mm

Normalny przepływ nominalny (znormalizowany zgodnie z DIN 1343) 400 l/min

Pneumatyczne przyłącze robocze M7

Napięcie robocze 24V DC

Ciśnienie robocze 0.25 MPa ... 0.8 MPa

Ciśnienie robocze 2.5 bar ... 8 bar

Konstrukcja Zawór tłoczkowo-suwakowy

Sposób powrotu sprężyna pneumatyczna

Certyfikacja c UL us - Recognized (OL)

Klasyfikacja morska patrz certyfikat

Jednostka certyfikująca DNV-TAA000032X UL MH19482

Stopień ochrony IP65 z gniazdem wtykowym wg IEC 60529

Średnica nominalna 4 mm

Sposób uszczelnienia miękki

Pozycja montażu dowolny

Pomocnicze sterowanie ręczne z blokadą przy zastosowaniu osprzętu bez blokady

Rodzaj sterowania sterowanie pilotem

Przyłącze zasilania powietrzem pilotów wew.

Kierunek przepływu jednokierunkowy

Symbol 00991655

Identyfikacja pozycji zaworowej Uchwyty na tabliczki

Pokrycie przekrycie dodatnie

Czas wyłączania 14 ms

Czas włączania 14 ms

Czas pracy ciągłej 100% w połączeniu z redukcją prądu podtrzymania

Maks. dodatni impuls testowy przy sygnale 0 1200 µs

Maks. ujemny impuls testowy na 1 sygnale 900 µs

Parametry cewki 24 V DC: 1,28 W

Dopuszczalne wahania napięcia -15% / +10%

Medium robocze Sprężone powietrze wg ISO 8573-1:2010 [7:4:4]

Uwaga dotycząca medium roboczego/sterującego Możliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)

Odporność na drgania Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6

Odporność na wstrząsy Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27

Klasa odporności korozyjnej wg normy Festo 2 - średnie obciążenie korozyjne

Zgodność z LABS VDMA24364-B1/B2-L

Temperatura medium -5 °C ... 50 °C

Temperatura otoczenia -5 °C ... 50 °C

Waga produktu 40 g

Przyłącze elektryczne 2-pin

Typ mocowania Przy pomocy otworów przelotowych

Przyłącze odpowietrzania pilota 82 M3

Przyłącze zasilania pilotów 12 M3

Przyłącze pneumatyczne 1 M7

Przyłącze pneumatyczne 2 M7

Przyłącze pneumatyczne 3 M7

Informacja o materiałach Zgodność z dyrektywą RoHS

Materiał uszczelnień NBR

Materiał obudowy Aluminiowy odlew ciśnieniowy
