Векторный анализатор цепей NanoVNA F V2

Funkcja:

1. 4,3-CALOWY EKRAN DOTYKOWY IPS LCD: analizator sieci wektorowej NanoVNA F V2 przyjmuje 4,3-calowy wyświetlacz IPS LCD z bardzo szerokim kątem widzenia, który nie jest szkodliwy dla oczu przy długotrwałym użytkowaniu. Pełna konstrukcja ekranu dotykowego, 3 boczne przyciski w tym samym czasie, elastyczna i wygodna obsługa.

2. 50KHZ-3000MHZ: Analizator sieci rozciąga się na 50KHz-3000MHz z ulepszonym zakresem dynamiki do 80db. Może być używany do debugowania duplekserów z większą dokładnością. Może mierzyć parametry S, współczynnik fali stojącej napięcia SWR, diagram fazowy, opóźnienie grupowe, wykres Smitha itp.

3. AKUMULATOR LI-ION 5000 MAH: Analizator antenowy ma wbudowaną baterię litowo-jonową 5000 mAh z czasem czuwania do 7 godzin. Zastosuj wysokoprądowy układ ładowania 2A, aby skrócić czas ładowania i rozszerzyć interfejs wyjściowy USB 5V 1A. Obsługa interfejsu chińskiego i angielskiego, regulacja jasności ekranu i obsługa górnego komputera.

4. METALOWA EKRAN: Analizator anteny z ekranem dotykowym jest solidny i trwały. Przedni koniec RF został zaprojektowany z metalową osłoną, co sprawia, że ​​zakres dynamiki S21 jest lepszy niż 80dB w całym zakresie częstotliwości. Interfejs RF to SMA, który jest wygodny do łączenia różnych testowanych komponentów.

5. ZAKRES TESTU: Wektorowy analizator sieci jest oparty na konstrukcji S A A 2 firmy OwOComm i może testować falę stojącą i impedancję anten, tłumienie wtrąceniowe, izolację i falę stojącą filtrów, tłumienie, współczynnik skrócenia i fazę kabli oraz wzmocnienie wzmacniaczy antenowych.

6. FUNKCJA MIERNIKA CZĘSTOTLIWOŚCI: Analizator sieci ma funkcję miernika częstotliwości, może mierzyć długość kabla, potężne opóźnienie czasowe grupy, najważniejsze jest również debugowanie dupleksera częstotliwości pasma UV. Skuteczne ekranowanie zakłóceń elektromagnetycznych w celu zapewnienia dokładności pomiaru.

Specyfikacja:

• Typ artykułu: analizator sieci wektorowej
• Model: NanoVNA F V2
• Materiał: stop aluminium, ekran LCD
• Ekran: 4,3 cala IPS TFT 800x480
• Zakres częstotliwości pomiaru: 50KHz-3000MHz
• Moc wyjściowa RF: -9dbm (błąd w granicach 1GHz: plus lub minus 1db)
• Dokładność częstotliwości: <0,5 ppm
• Zakres dynamiki S21: 70 dB (1,5 GHz), 60 dB (3 GHz)
• Zakres dynamiki S11: 50 dB (1,5 GHz), 40 dB (3 GHz)
• 2-portowy tłumienność odbiciowa: typowo 20 dB (1,5 GHz), min. 13 dB (3 GHz)
• Interfejs USB: USB typu C Tryb komunikacji: CDC (szeregowy)
• Liczba punktów kalibracji: 101 punktów
• Liczba punktów skanowania: 101 punktów
• Wyświetl śledzenie: 4 ślady
• Czas skanowania: ok. 1,9 s na czas (pełne pasmo częstotliwości 50 kHz-3000 MHz)
• Typ baterii: akumulator litowo-jonowy 5000 mAh (wbudowany)

Jak używać:

• Podłącz i graj

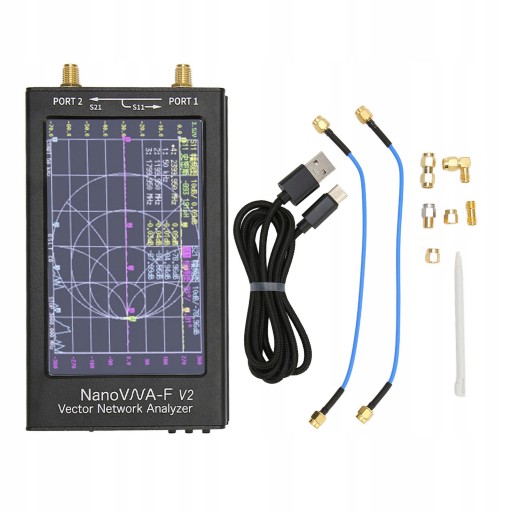

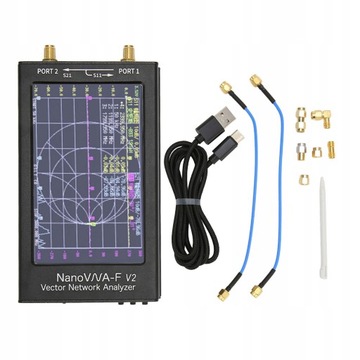

Lista pakietów:

• 1 x Analizator sieci Vector 2 x kabel połączeniowy SMA JJ RG405
• 6 adapterów SMA
• 1 x pióro dotykowe
• 1 x kabel typu C
• 1 x instrukcja obsługi
• 1 x schowek
