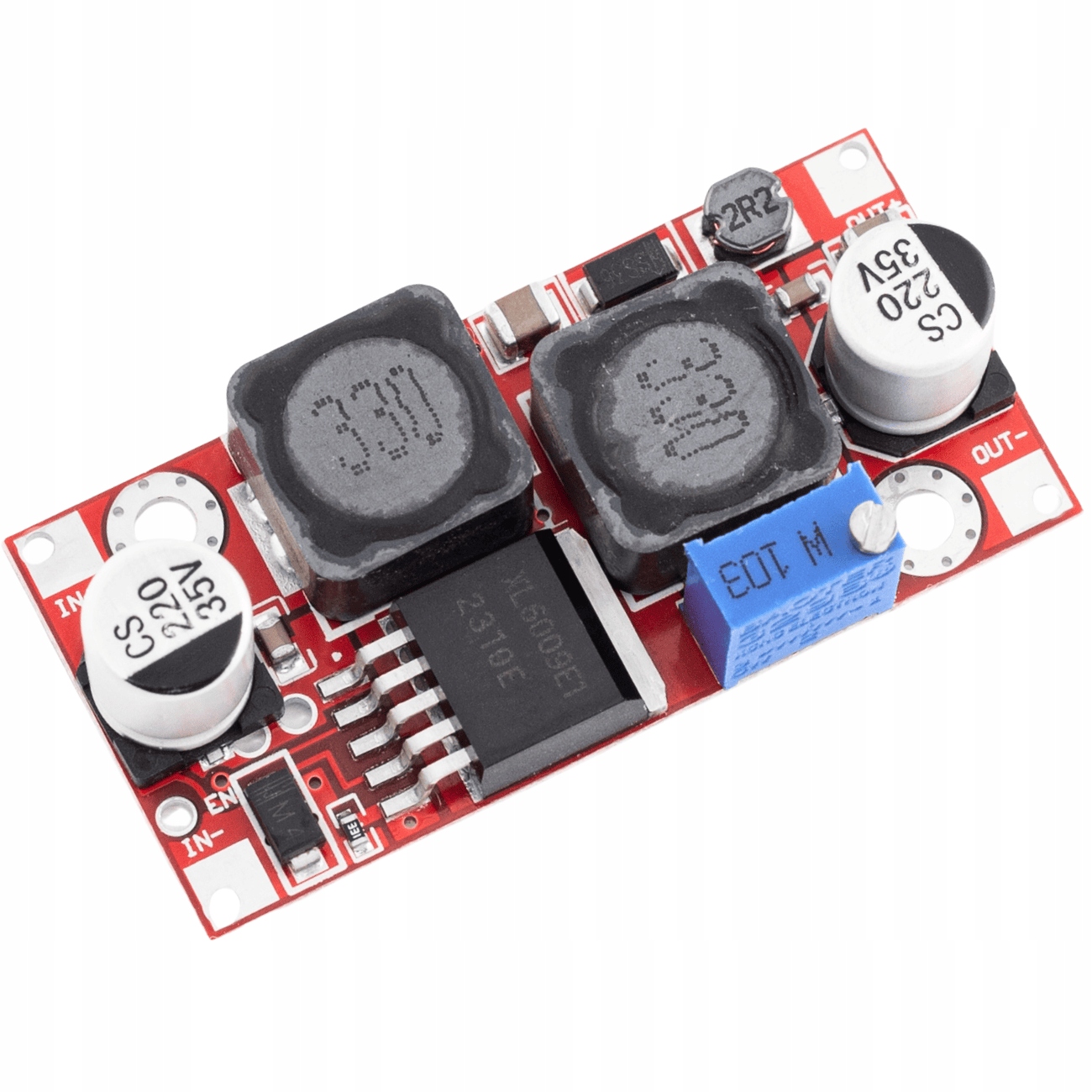

Przetwornica DC-DC Step-up i Step-down XL6009

Specyfikacja przetwornicy XL6009 STEP-UP

• Przetwornica: XL6009
• Typ: Przetwornica step-up / step-down
• Napięcie wejściowe: 3,8 V do 32 V DC
• Napięcie wyjściowe: 1,25 V do 35 V DC (regulowane)
• Układ przetwornicy: XL6009E1
• Prąd wyjściowy stały: 2 A
• Prąd wyjściowy maksymalny: 4 A (z radiatorem)
• Temperatura pracy: -45°C do 85°C
• Wydajność: do 94%
• Typ pracy: Impulsowy
• Częstotliwość pracy: 400 kHz
• Tętnienia wyjściowe: 50 mV
• Wymiary: 49 x 24 x 14 mm
• Waga: 15 g
• Uwagi: Radiator nie jest dołączony do zestawu.

UWAGA

• Przy niskim obciążeniu oraz poza określonym zakresem pracy, tj. poniżej 3,5V na wejściu, istnieje ryzyko wystąpienia niekontrolowanych skoków napięcia wyjściowego nawet do kilkudziesięciu voltów!!!

Niewłaściwe podłączenie polaryzacji zasilania uszkodzi układ. Urządzenie jest przeznaczone dla doświadczonych elektroników. Wymaga podstawowej wiedzy z elektroniki oraz umiejętności lutowania oraz łączenia układów. Firma nie ponosi odpowiedzialności za źle wykonaną instalację urządzenia. Przed podłączeniem układu docelowego do przetwornicy/stabilizatora należy upewnić się woltomierzem, że ustawione zostało odpowiednie napięcie wyjściowe.
